تقنية أومردون
OMP-APM80/2، OMP-APM80/1+NPE، OMP-APM80/4، OMP-APM80/3+NPE، مانع صواعق إمداد الطاقة 80KA، واقي من زيادة التيار الكهربائي، واقي من زيادة التيار الكهربائي، واقي من الجهد الزائد، لخزانات توزيع الطاقة، وصناديق التوزيع، وغرف المعدات، وصندوق معدات المحطة الأساسية
وصف المنتج:
تم تصميم واقي الطفرة OMRDON (جهاز الحماية من زيادة التيار (جهاز الحماية من زيادة التيار، المشار إليه باسم SPD) (المعروف أيضًا باسم واقي صواعق إمداد الطاقة، ومانع صواعق إمداد الطاقة، وواقي من زيادة التيار، وواقي الجهد الزائد) وفقًا للمعايير الفنية GB18802.1، IEC61643-1 ؛ تنطبق على التيار المتردد 380 فولت (50 هرتز / 60 هرتز) وما يلي TN-S، TN-C-S، TN-C-S، TT، IT وغيرها من أنظمة خطوط إمداد الطاقة للحماية من النبض الكهرومغناطيسي الصاعق (LEMP)، لمنطقة الصواعق في منطقة LPZOA أو منطقة LPZOB وواجهة منطقة LPZ1.
يتم تغليف المنتج في غلاف مقاوم للهب مع أجهزة حماية مدمجة عالية الجودة وعالية السرعة من الجهد الزائد، ويتمتع بوظيفة حماية ودفاع فعالة ضد الصواعق والنبض الكهرومغناطيسي عالي الجهد المستحث على خط الطاقة.
الميزات الوظيفية:
- وظيفة إنذار طرفية اختيارية للاتصالات السلكية واللاسلكية، سهلة لمراقبة الإنذار عن بُعد
- تحمل ما يصل إلى 80 كيلو أمبير (8/20 ميكرو ثانية) صدمة تيار البرق.
- سرعة رد الفعل السريع، زمن استجابة الحركة أقل من 25 ثانية.
- مبيت مقاوم للهب مصمم لسهولة التركيب على قضبان كهربائية مقاس 35 مم.
- جهاز مدمج لفصل جهاز فك الارتباط الحراري عن العطل، بحيث يمكن فصل الواقي تلقائيًا عند تعطله بسبب ارتفاع درجة الحرارة أو التعطل.
- يشير لون نافذة الإنذار المرئي إلى حالة تشغيل الحماية، أخضر (عادي)، أحمر (عطل).
- غلاف بلاستيكي مقوى مثبط للهب مقوى
التطبيقات النموذجية:
- لوحات المفاتيح الكهربائية المنزلية ذات الجهد المنخفض
- صندوق التوزيع الأرضي
- صندوق التوزيع الرئيسي لغرفة الماكينة
- صندوق المعدات الخارجية
- المحطة الأساسية للاتصالات
- خزانة التحكم PLC
المعايير الفنية
| اسم (شيء ما) | واقي زيادة التيار الكهربائي T2 | |
| رقم الموديل | OMP-APM80/4 | OMP-APM80/NPE |
| رقم المنتج | 800108 | 800109 |
| الوضع المحمي | ل-ب-ي-ي | ل-ن-ن-ب-ي |
| جهد التشغيل المقدر | 220/380V | |
| الحد الأقصى لجهد التشغيل المستمر (Uc) | 385 فولت 50 ساعة/60 هرتز | 255 فولت 50 ساعة/60 هرتز |
| تيار التفريغ الاسمي (في) (8/20 ميكرو ثانية) | 40 كيلو أمبير (8/20 μs) | 125 كيلو أمبير (8/20 μs) |
| الحد الأقصى لتيار التفريغ الأقصى (Imax) (8/20 ميكرو ثانية) | 80 كيلو أمبير (8/20 ميكرو أمبير) | -- |
| تيار الاندفاع البرق (Iimp) | -- | 50 كيلو أمبير (10/350 ميكرو ثانية) |
| مستوى حماية الجهد (لأعلى) | ≤2.5 كيلو فولت | ≤2.0 كيلو فولت |
| وقت الاستجابة | ≤25 نانومتر مكعب | ≤100 نانوثانية |
| الحجم | 144×90×68 مم | |
| اختيار واقي النسخ الاحتياطي | D من النوع 63 ~ 125A | |
| المقطع العرضي لسلك التوصيل (L/N) | ≥ 16 مم2 | |
| التوصيل بالمقطع العرضي لسلك التأريض (PE) | ≥ 25 مم2 | |
| بيئة العمل | -40℃~+ 85℃ | |
| الرطوبة النسبية | ≤95 | |
| التركيب | سكة كهربائية قياسية 35 مم | |
| مواد الإسكان | غلاف بلاستيكي مقوى مثبط للهب (V0) | |
| أساس الاختبار | GB/T 18802. 11، IEC 61643 -11 | |

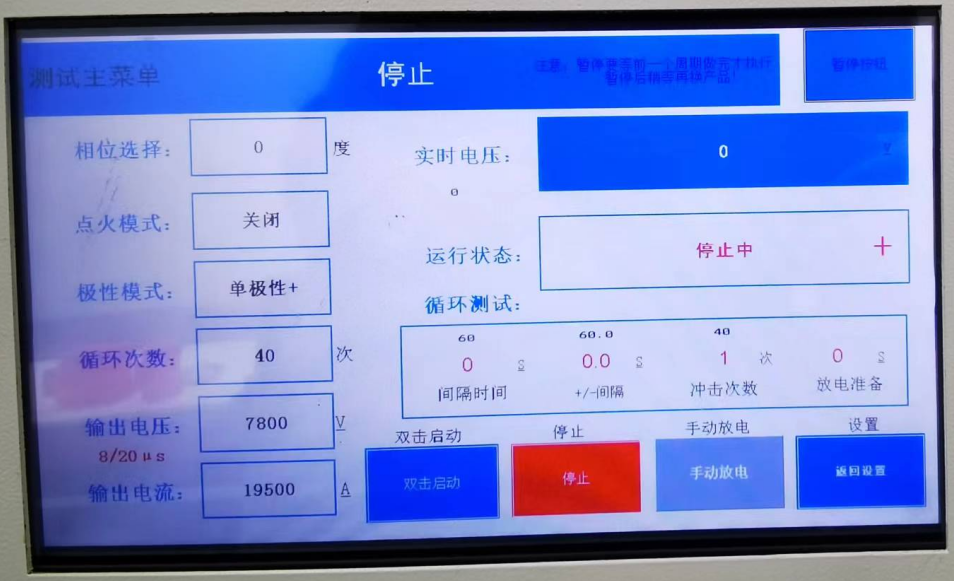

اختبار محاكاة تأثير الصاعقة
رسم أبعاد المنتج
احتياطات التركيب
1، واقيات زيادة التيار المثبتة على التوازي في الخط، وتذكر.
2- لا تقم بتوصيل الخط بشكل عكسي أو خاطئ.
3، واقي زيادة التيار المثبت في مقدمة المعدات المحمية كلما كان أقرب كان أفضل.
4 - يجب فحص المعدات بانتظام ويجب استبدالها فور تلف المنتج.
5- تذكر عدم العمل بالكهرباء.
