Koaxialer RF-Überspannungsschutz

OMRDON Koaxial-HF-Überspannungsschutzgeräte sind für den professionellen Blitzschutz von Antennenzuleitungen in Kommunikations-, Rundfunk- und anderen Systemen konzipiert. Wir können die Lösung entsprechend Ihren verschiedenen Frequenzbändern, Steckerschnittstellen sowie Leistungs- und technischen Parametern anpassen und akzeptieren OEM/ODM, um Ihre genauen Anforderungen zu erfüllen.

Es gibt zwei Arten von Antennen, die entweder mit oder ohne Strom versorgt werden müssen:

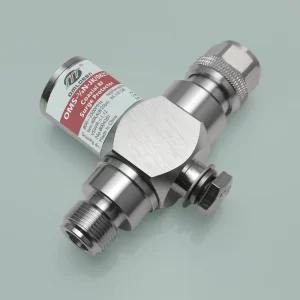

I. Typ “Gleichstromblock” (DC-Block)::Zur Verwendung in passiven Antennensystemen. Gekennzeichnet durch “Nur In-Band-Signale dürfen durchgelassen werden, Out-of-Band-Signale und Gleichstrom dürfen nicht durchgelassen werden.”, große Durchgangsstromkapazität, sehr geringe Restspannung nach der Abstimmung. Verwendung von schmalen Frequenzbändern, wie z.B.: 1.5-700MHz, 10-700MHz, 10-1000MHz, 100 - 512MHz, 125-1000MHz, 380-512MHz, 700-2700MHz, 800-2500MHz, 4.4-5.2GHz, 5.0-6.0 GHz, 5,0-6,0 GHz, usw. Zu dieser Kategorie gehören der häufig verwendete 1/4-Wellenlängen-Typ und der kapazitive Isolations- und Kombinationstyp, und die falsche Wahl führt dazu, dass die aktive Antenne nicht mit Strom versorgt werden kann.

II. der Typ “Gleichstromeinspeisung” (DC Pass):Zur Verwendung in aktiven Antennen-/Turmverstärkungssystemen. Merkmale“Signal, Energie, gib es weiter”Diese Kategorie ist in zwei Bereiche unterteilt:

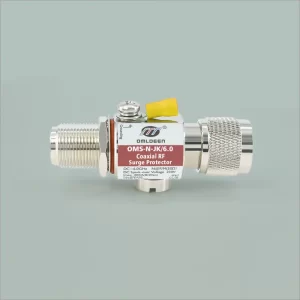

♦ Typ “Direkte Einspeisung”:GDT-Entladungsröhren werden häufig als Schutzvorrichtungen verwendet, da sie einen niedrigen typischen Kapazitätswert haben und das Frequenzband in der Regel sehr breit sein kann, z. B. 0-2,5 GHz, 0-3 GHz, 0-6 GHz, 0-8 GHz usw., und die Restspannung relativ hoch ist.Bitte beachten Sie: Dieser Typ sollte nicht verwendet werden, wenn die Antenne mit einer hohen DC-Speisespannung gespeist wird.

♦ “Bias-fed” Typ::Sie zeichnen sich durch hohe Einschaltströme, die unterdrückt werden können, und extrem niedrige Restspannungen aus.“Nur In-Band-Signale dürfen passieren, Out-of-Band-Signale dürfen nicht passieren”, aber es ist möglich, die Antenne mit unterschiedlichen Speisespannungen zu speisen.Die verwendeten Frequenzbänder sind schmaler, wie zum Beispiel: 1,5-100MHz, 1,75-400MHz, 40-400MHz, 400-1200MHz, 689-2700MHz, 800-1000MHz, 800-2600MHz, 1400-1600MHz, 1200-2700MHz und so weiter.

:: In Bezug auf die technischen Merkmale::Die Produkte decken die wichtigsten HF-Steckverbinderschnittstellen ab, wie z. B. 7/16 DIN (L29), L27, N, 4.3-10, SMA, TNC, BNC usw., und können je nach Frequenzbereich, VSWI/Insertion Loss-Anforderungen, HF-Leistungskapazität, Bedarf an Gleichstromeinspeisung und anderen wichtigen Parametern ausgewählt werden, um eine perfekte Kompatibilität mit den Geräten zu gewährleisten.

:: Aus industriellen Anwendungen::Wir bieten spezielle Antennenblitzschutzvorrichtungen für 5G/4G-Mobilfunk-Basisstationen, broadcasttaugliche Hochleistungs-Antennenüberspannungsschutzprodukte für den Rundfunk- und Satellitenempfang sowie eine Reihe von Abzweigblitzschutzvorrichtungen für die Mikrowellenübertragung, die Innenraumverteilung und andere Szenarien an und können Lösungen für die Produktanpassung unterstützen.

Wir bieten nicht nur qualitativ hochwertige Produkte an, sondern engagieren uns auch für professionelle und zuverlässige Gesamtschutzkonzepte und Sicherheit für Ihre Antennenanlage.            ➥  Online-Anfrage
