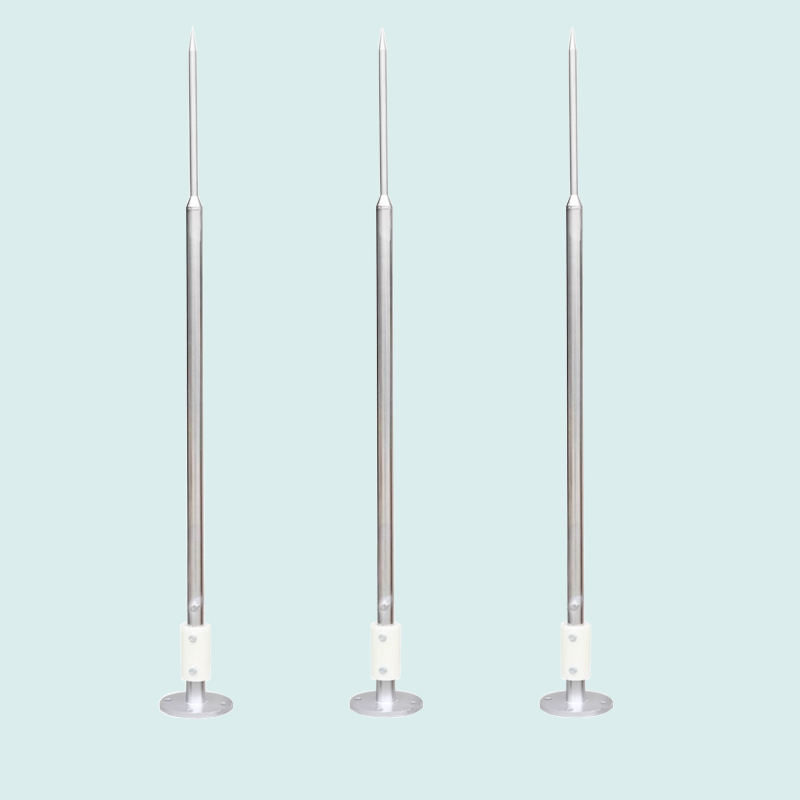

OML-SR, isolierter Edelstahl-Blitzableiter, Freiluft-Dachblitzableiter, zum Schutz gegen direkten Blitzeinschlag
Beschreibung des Produkts:
OMRDON (OMRDON) Serie gerade Stange isoliert optimierte Edelstahl Blitzableiter, ist eine nicht-induktive niedrige Impedanz Metall Innenleiter durch die Leitung, der Blitzstrom nach dem Überschlag in die Erde transportiert wird, so dass die geschützten Antennenturm oder Gebäude nicht auftreten, Seitenschlag und geladen. In den meisten Fällen ist die Auswirkung des elektrostatischen Feldes weniger als 1/10 der Impedanz des Turms, wodurch das Gebäude oder der Turm nicht aufgeladen wird und der Überschlag vermieden wird.
Funktionelle Merkmale::
- Ausgelöst durch das Prinzip des elektrischen Feldes, gibt es keine internen elektronischen Bauteile, die altern könnten, daher wirklich wartungsfrei; besonders geeignet für Orte, an denen eine Wartung nach der Installation nicht möglich ist, wie Kirchen und Gebäudetürme, die oft schwer zu erreichen sind.
- Er besteht aus Edelstahl 304 und kann daher auch in chemisch verseuchten Räumen eingesetzt werden; ein anderes Bronzematerial kann in alten Gebäuden verwendet werden.
- Blitzableiter (inklusive Flansch), Verlängerungen sind ebenfalls erhältlich.
- Flexibel und vielseitig, kann je nach den Bedürfnissen der Benutzer angepasst werden.
typische Anwendung
- Kommunikations-Basisstationen
- Wetterstationen
- Tankstelle
- Repository
- Flughäfen
Technische Parameter
| Name (einer Sache) | Isolierte, optimierte Blitzableiter aus Edelstahl | |
| Modellnummer | OML-SR/T05 | OML-SR/T1.0 |
| Gesamthöhe des Blitzableiters (H) | 0,5 Meter | 1 Meter |
| Hauptmaterial des Blitzfängers | Rostfreier Stahl 304 | Rostfreier Stahl 304 |
| Blinkerstab-Durchmesser | Φ16mm | Φ32xΦ16mm |
| Isolator | PE/PTFE | PE/PTFE |
| Flansch Größe | Φ80mm | Φ110mm |
| Gewichte | ≈1KG | ≈2.3KG |
| Blitzstromkapazität Ipeak | 300KA (8/20μs)/100KA (10/350μs) | |
| Anforderungen an den Erdungswiderstand | ≤10Ω | |
| Windstärke | ≤40m/s | |
| Amplitudenabfallrate | ≥80 | |
| Hinweis | Nadelhöhe und Material können individuell angepasst werden | |
Produktmaßzeichnung
Anleitung zur Installation des Blitzableiters
Die Installation von vorentladenen Blitzableitern muss streng nach den verbindlichen Bestimmungen des Nationalen Standards der Volksrepublik China - Code for Lightning Protection Design of Buildings (GB50057-2010) erfolgen:
1, nach der Fläche des geschützten Gebäudes, Höhe, Lage der Anzahl der Tage des Blitzes und der geographischen Umgebung Korrektur-Koeffizient, die Art der Nutzung des Gebäudes zu bestimmen, das Gebäude Schutz
Ray Kategorie.
2, nach der Blitzschutzkategorie und der Fläche des Gebäudes, um die Auswahl eines oder mehrerer Blitzableiter zu bestimmen.
(3) Der Zuleitungsdraht sollte elektrisch mit der Hauptstahlbewehrung des Gebäudes verbunden sein, oder es sollten mindestens zwei oder mehr Zuleitungsdrähte gemäß den Vorschriften hergestellt werden.
(4) Die Zuleitungsdrähte sollten abgeklemmt und in der Nähe auf dem Boden isoliert werden.
5, Erdung Körper, Erdungswiderstand sollte in Übereinstimmung mit den Anforderungen der GB50057-2010 umgesetzt werden.
