OMS-SMA-JK/3.0, DC-3.0GHz Koaxial-Antennen-Überspannungsschutz (Antennen-Blitzschutz, Basisstations-Antennen-Blitzschutz)
Produkte::
Der OMRDON SMA-Antennen-Blitzschutz (SPD, Surge Protector) eignet sich für den Blitzschutz verschiedener RF-Sende-/Empfangssysteme und drahtloser Sende-/Empfangsanlagen. Weit verbreitet in Kommunikationsstationen, Radarstationen, Mobilfunk-Basisstationen, GPS-Antennen, CDMA-Basisstationen, PHS (PAS)-Basisstationen, Satellitenkommunikation, Mikrowellenstationen und so weiter. Er kann Schäden an Antennen und Sende-/Empfangsanlagen verhindern, die durch Überspannungen aufgrund von Blitzeinschlägen in der Zuleitung verursacht werden, und wird im Blitzschutzunterbezirk LPZ0A-1 und den nachfolgenden Unterbezirken installiert.
Das Produkt ist in einem abgeschirmten Gehäuse mit eingebauten hochwertigen Hochgeschwindigkeits-Überspannungsschutzvorrichtungen gekapselt, die einen wirksamen Schutz und eine Abwehr gegen Blitz-Hochspannungsimpulse bieten, die auf den Antennenzuleitungen induziert werden.
Funktionelle Merkmale::
- Blitzimpulsstrom bis zu 20KA
- Maximale Ausgangsleistung 250 W
- Frequenzbereich DC-3.0GHz
- DC-Pass
- F-Typ-Stecker, ein Stecker und eine Buchse (Buchse auf Stecker)
- Äußerst niedriges VSWR <1,2
- Wellenwiderstand 50Ω
- Internationale Zertifizierung RoHS, CE, FCC
typische Anwendung::
- Satellitenkommunikation
- GPS-Basisstation
- PHS (PAS) Basisstation
- Radar-Basisstation
- Mikrowellenstation
Technische Parameter
| Modellnummer | OMS-SMA-JK/3.0 |
| Nennentladestrom (In) | 10 KA (8/20μs) |
| Maximaler Entladestrom (Imax) | 20 KA (8/20μs) |
| Reaktionszeit (Ta) | ≤100 ns |
| Maximale Sendeleistung Pt | 250 Watt |
| VSWR | ≤1.2 |
| Einfügungsdämpfung | ≤0,2 dB |
| DC-Durchbruchspannung (100V/s) | 230 Spannungen |
| Maximale Impulsspannung (1KV/μs) | 1000 Spannungen |
| Wellenwiderstand | 50Ω |
| Frequenzbereich | DC-3,0 GHz |
| Isolationsimpedanz | ≥5000MΩ |
| Interface-Methode | SMA-JK |
| Material der Schale | Messing@Nickelbeschichtet/Ternärlegierung |
| Erdungswiderstand und Drahtdurchmesser | ≤4Ω /≥2,5mm2 |
| Größen | 48*25mm |
| Betriebstemperaturbereich | -40 ~ +85℃,Höhe≤4km |
| Relative Luftfeuchtigkeit | 30%~90% |
| Schutzart (IP) | IP67 |
| Konformitätsbescheinigung | CE, RoHs, FCC, IP67, ISO9001-2015 |
| Durchführungsbestimmungen | gb18802.21/lec61643-21/iec60169-4/iec60068-2-52 |
| Produktnummer | 800409 |

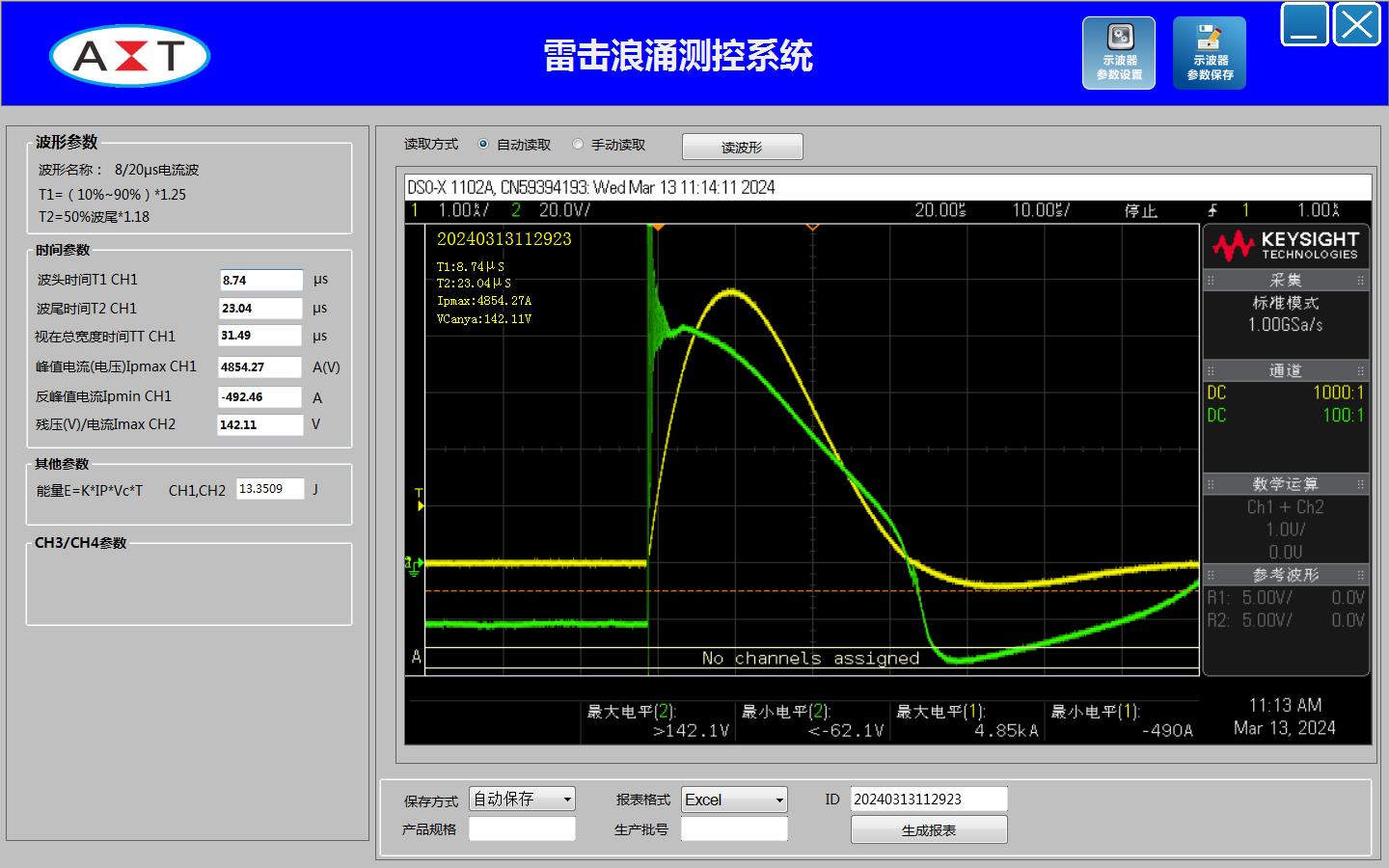

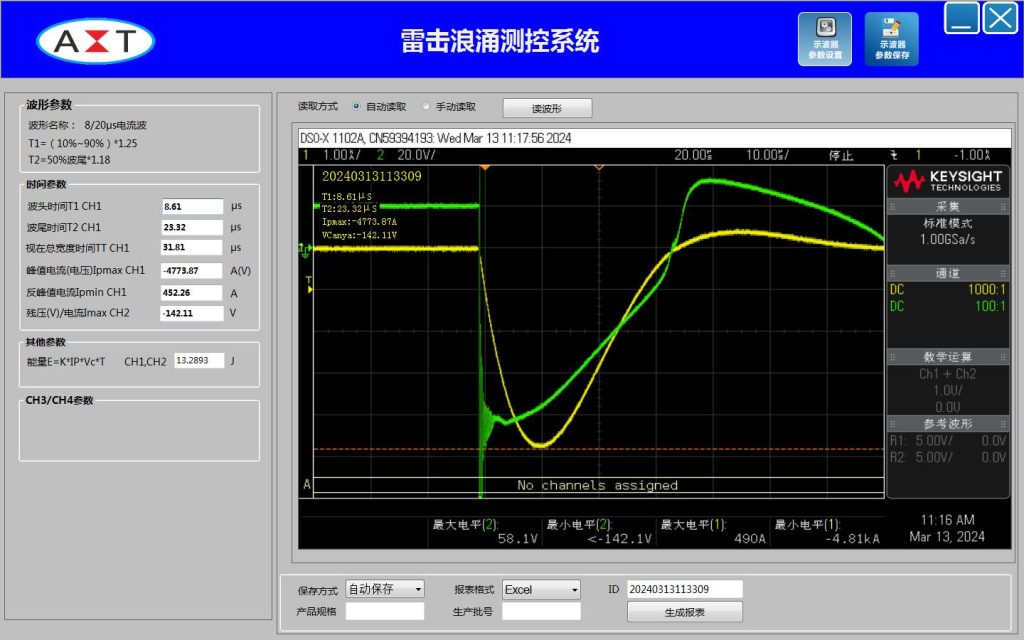

Typische Leistungstestdaten

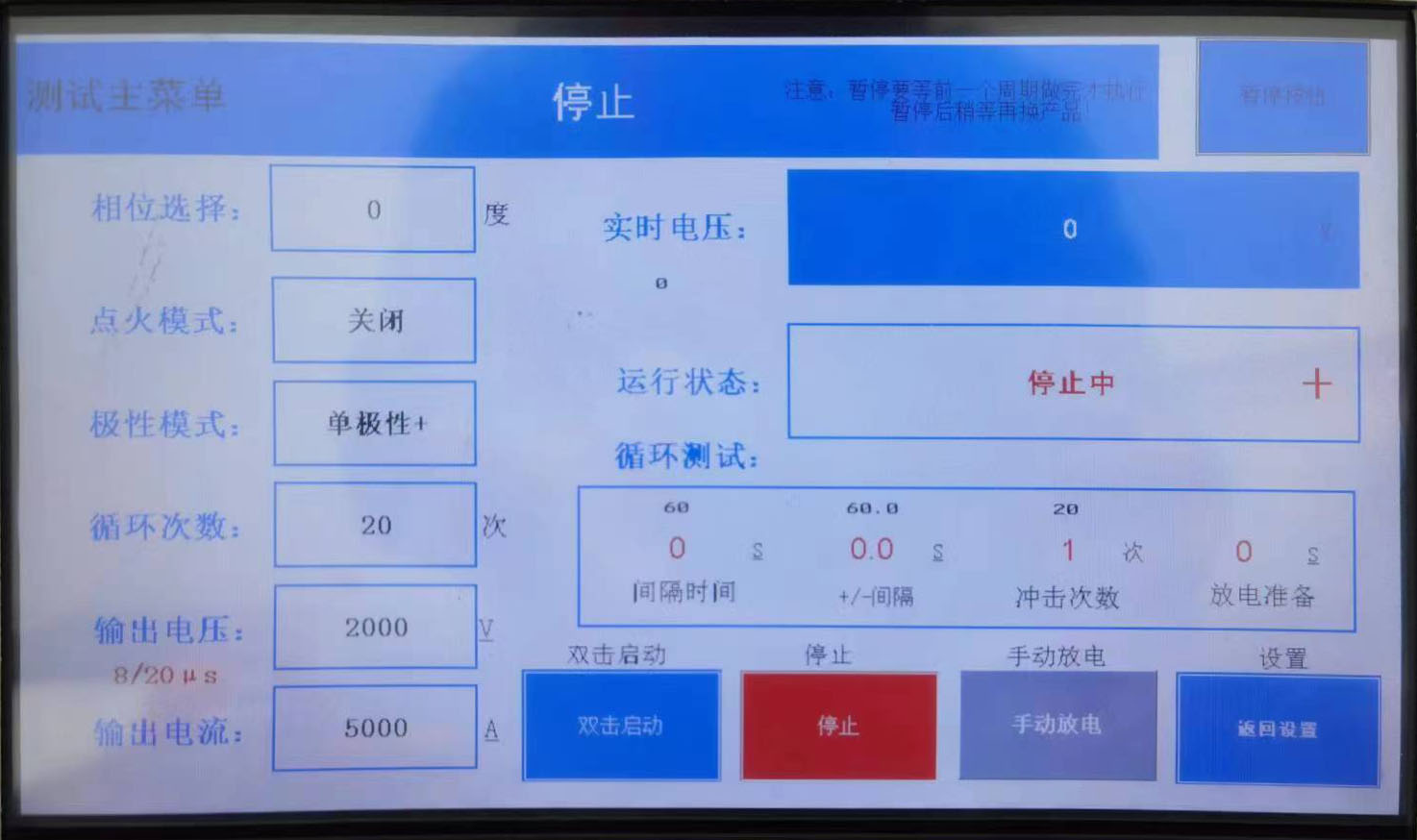

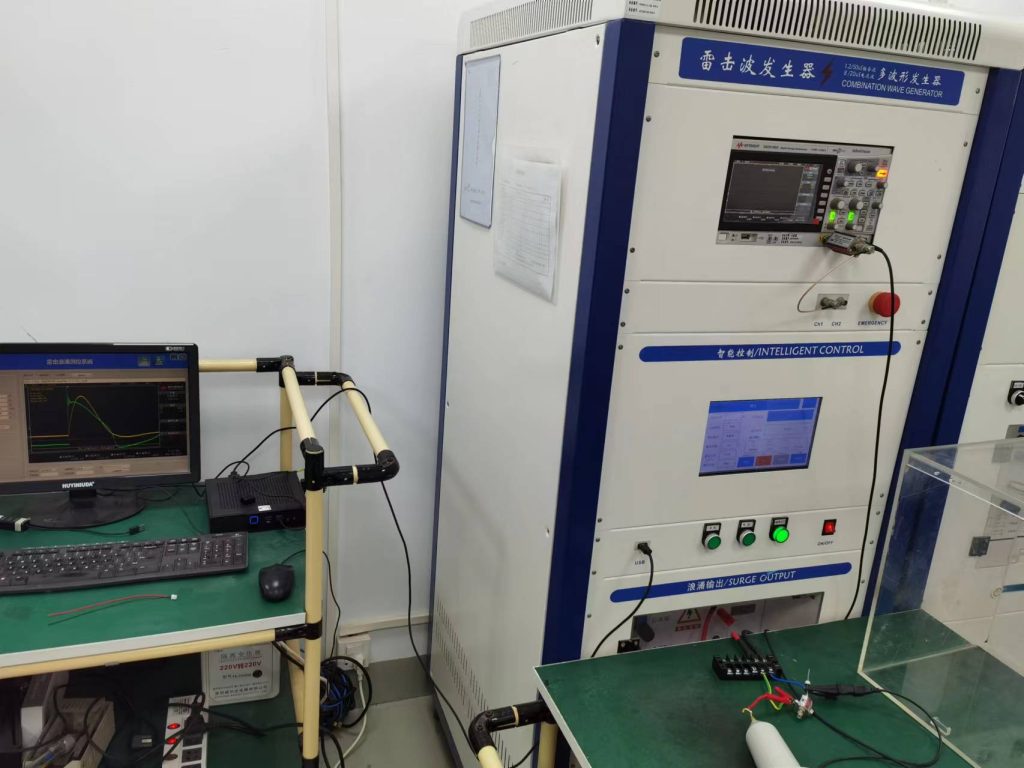

Simulierter Blitzschlagtest
Produktmaßzeichnung
Hinweise zur Installation:
1, um zuverlässig zu verhindern, Blitzeinschläge, kann in der Antenne Ausgang und der Eingang des geschützten Geräte sind in Reihe mit einer Antenne Futter Blitzableiter die Antenne Futter Blitzableiter ist nicht in Eingang und Ausgang unterteilt, kann die Schnittstelle angepasst werden.
2, der Blitzableiter auf der Lasche Schweißen so kurz wie möglich Erdungsdraht (Draht-Bereich von nicht weniger als 4mm) 2), das andere Ende ist zuverlässig mit der Erdungsschiene des Blitzschutzsystems verbunden, und der Erdungswiderstand beträgt nicht mehr als 4Ω.
3, das Produkt hat eine wasserdichte Funktion, aber in der Outdoor-Nutzung der Antenne Feeder sollte auch darauf achten, regen, lassen Sie sich nicht die regen einweichen in die interne Korrosion Schäden.
(4) Dieses Produkt erfordert keine besondere Wartung. Wenn das System fehlerhaft arbeitet, können Sie den Blitzschutz entfernen und dann überprüfen, ob das System nach der Wiederherstellung des Zustands vor der Verwendung wieder normal funktioniert, bedeutet dies, dass der Blitzschutz beschädigt wurde und sofort ersetzt werden muss.
