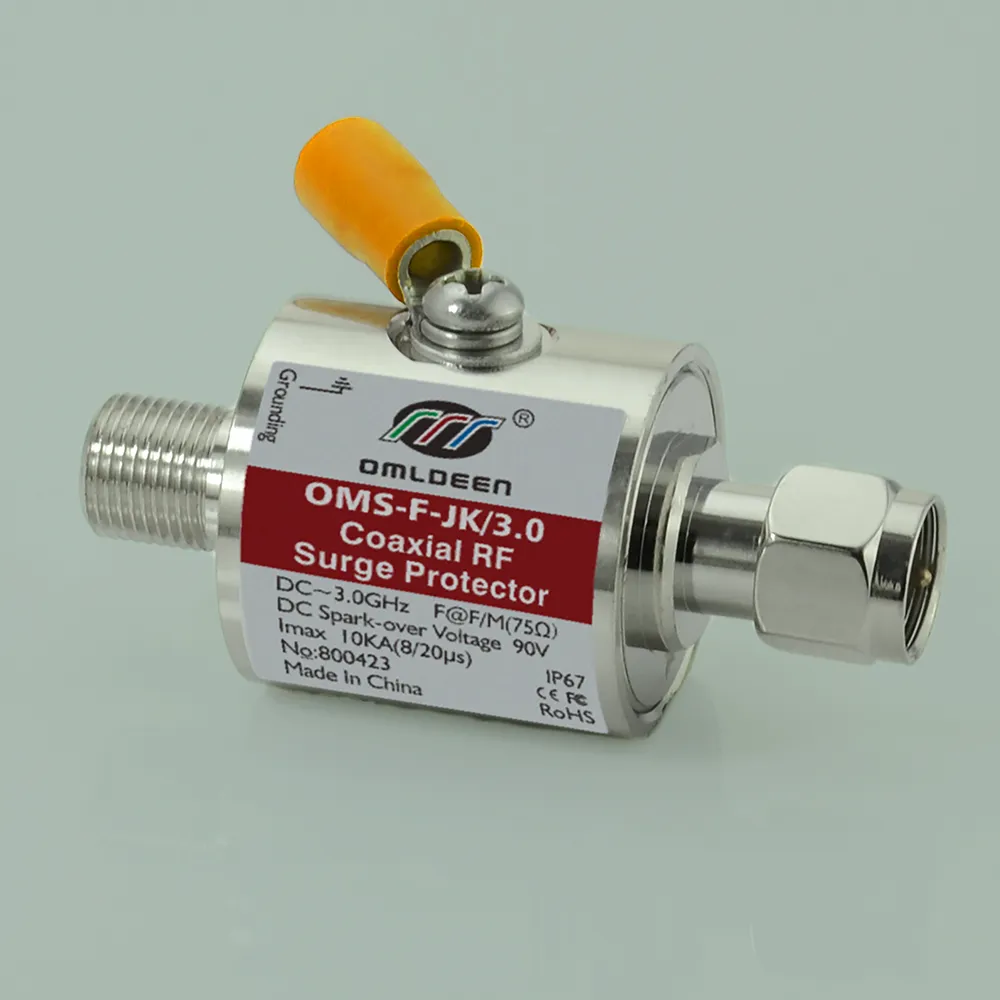

OMS-F-JK/3.0.OMS-F-KK/3.0, pararrayos de antena de TV por cable tipo F, pararrayos de antena tipo conmutable, pararrayos de antena
Descripción del producto:
OMRDON (OMRDON) protector de sobretensión de alimentador de antena con conector tipo F, puede evitar que el alimentador de inducir sobretensiones de rayos y daños a la antena y el equipo transceptor, adecuado para la vigilancia de vídeo CCTV, televisión por cable CATV, televisión inalámbrica de televisión inalámbrica y otro sistema de alimentación de antena coaxial de protección contra sobretensiones de señal, instalado en la protección contra rayos sub-distrito LPZ0A-1 y los subsiguientes sub-distritos.
El producto está encapsulado en una carcasa blindada con dispositivos de protección contra sobretensiones de alta velocidad y alta calidad incorporados, que proporcionan una protección y defensa eficaces contra los impulsos de alta tensión inducidos en las líneas de alimentación de la antena.
Funciones::
- Corriente de impulso de rayo de hasta 20KA
- Potencia máxima de salida 400 W
- Gama de frecuencias DC-3,0GHz
- Conector tipo F métrico/imperial opcional, macho/hembra (hembra a macho), hembra/hembra (hembra a hembra)
- VSWR muy baja <1,2:1
- Impedancia característica 50Ω/75Ω
- Certificación internacional RoHS, CE, FCC
aplicación típica::
- Videovigilancia CCTV
- Cable CATV
- Televisión inalámbrica
Parámetros técnicos
| nombre (de una cosa) | Protectores contra sobretensiones para antenas coaxiales | |||
| número de modelo | OMS-F-JK/3.0-E | OMS-F-JK/3.0-M | ||
| número de producto | 400423 | 400407 | ||
| Tipo de interfaz | F-JK-E @ imperial | F-JK-M@metric | ||
| Categoría del DOCUP | modo de conmutación | |||
| Corriente nominal de descarga (In) ( 8/20μs) | 10kA (8/20μs) | |||
| Corriente máxima de descarga (Imax) (8/20μs) | 20kA (8/20μs) | |||
| Tensión de ruptura CC (100 V/s) | 90V/230 Voltios | |||
| Máxima tensión de impulso (1KV/μs) | 600/700 voltios | |||
| pérdida por inserción | ≤0,2dB | |||
| impedancia característica | 50Ω/75Ω | |||
| tiempo de respuesta | ≤100 ns | |||
| gama de frecuencias | CC-3,0GHz | |||
| Talla | 54*25,6*25mm | 54*25,6*25mm | ||
| Impedancia de aislamiento | ≥5000MΩ | |||
| Material de la carcasa | Latón@Niquelado/Aleación ternaria | |||
| Resistencia a tierra y diámetro del cable | ≤4Ω /≥4mm² | |||
| entorno de trabajo | -40℃~+ 85℃ | |||
| humedad relativa | ≤95 | |||
| Clase de protección (IP) | IP65 | |||
| Instalación | establecer vínculos o contactos | |||
| Certificación de conformidad | CE, RoHs,FCC,IP67,ISO9001-2015 | |||
| Base de la prueba | gb/t 18802.21.2016, iec61643-21-2012 | |||

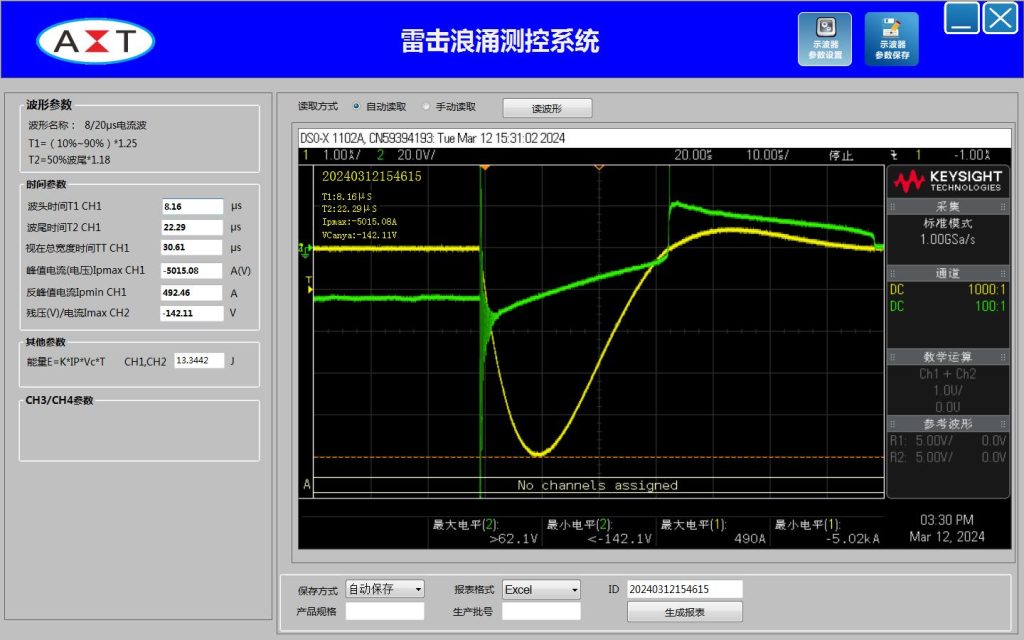

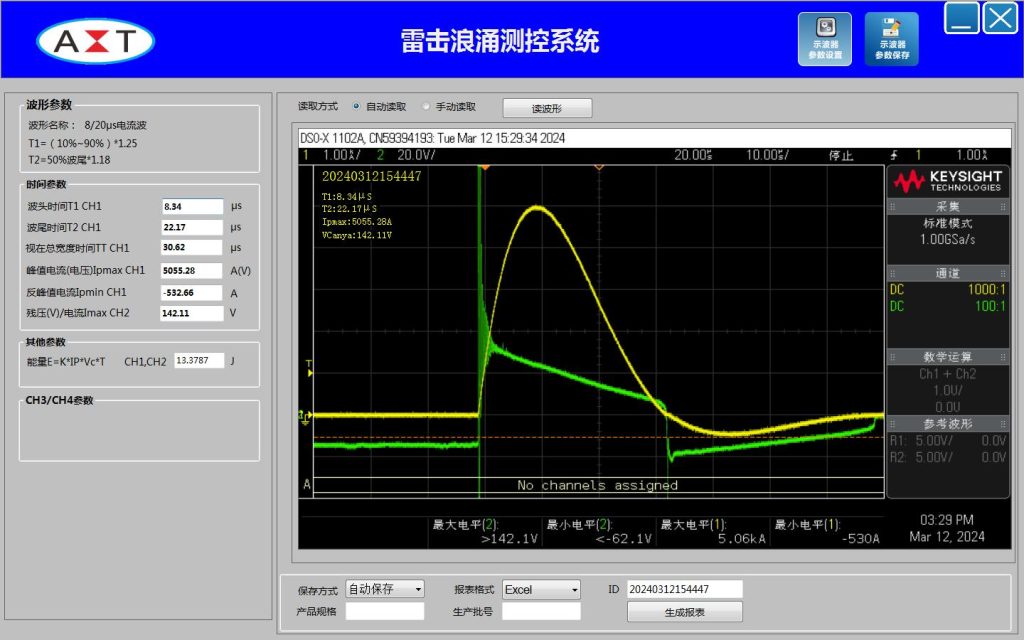

Datos típicos de las pruebas de rendimiento

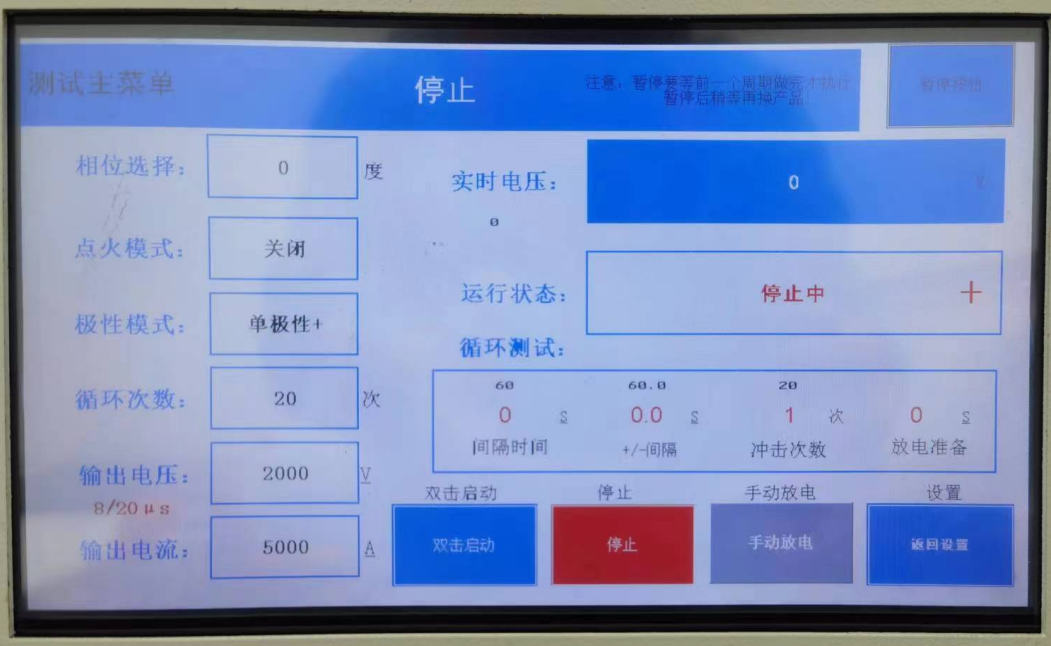

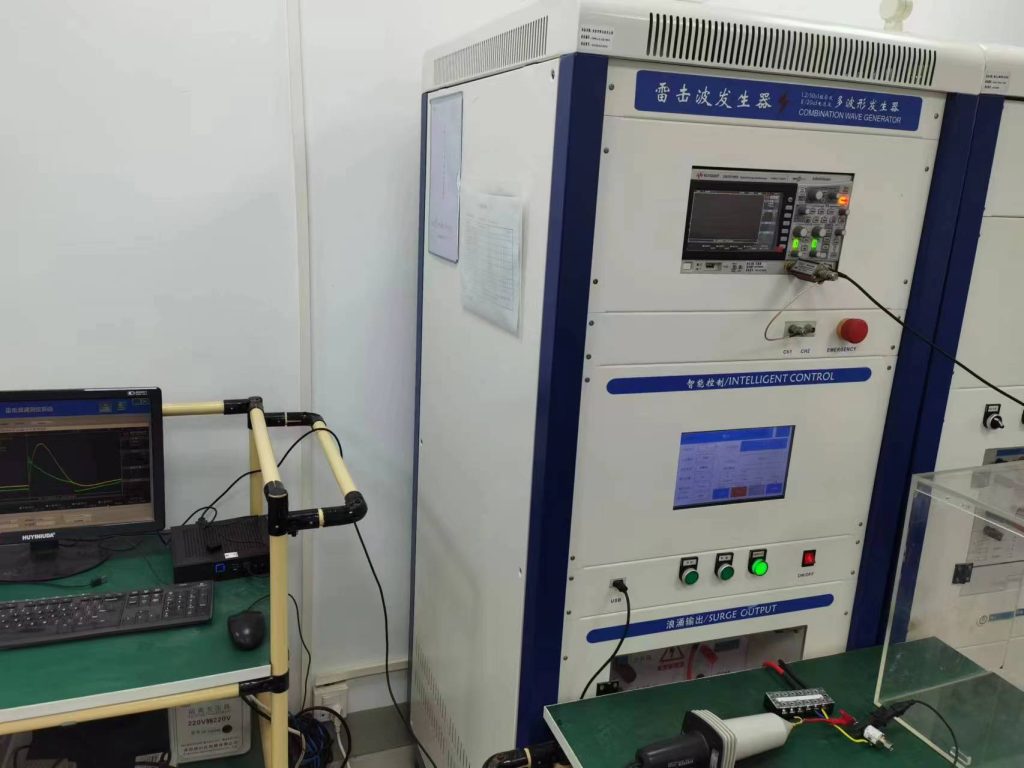

Prueba de impacto de rayo simulado
Dibujo acotado del producto
Notas de instalación:
1, con el fin de prevenir de forma fiable los rayos, puede estar en la salida de la antena y la entrada del equipo protegido están conectados en serie con un pararrayos de alimentación de antena el pararrayos de alimentación de antena no se divide en entrada y salida, la interfaz puede ser emparejado.
2, el protector contra rayos en la soldadura lug tan corto como sea posible cable de tierra (área de alambre de no menos de 4 mm) 2), el otro extremo está conectado de forma fiable a la barra colectora de puesta a tierra del sistema de protección contra rayos, y la resistencia de puesta a tierra no es superior a 4Ω.
3, el producto tiene una función impermeable, pero en el uso al aire libre del alimentador de antena también debe prestar atención a la lluvia, no deje que la lluvia empape en su daño interno de la corrosión.
4. Este producto no requiere ningún mantenimiento especial. Cuando el sistema funcione defectuosamente, puede retirar el pararrayos y luego comprobar, si el sistema vuelve a la normalidad después de restaurar al estado anterior al uso, significa que el pararrayos ha sido dañado y debe ser reemplazado inmediatamente.
