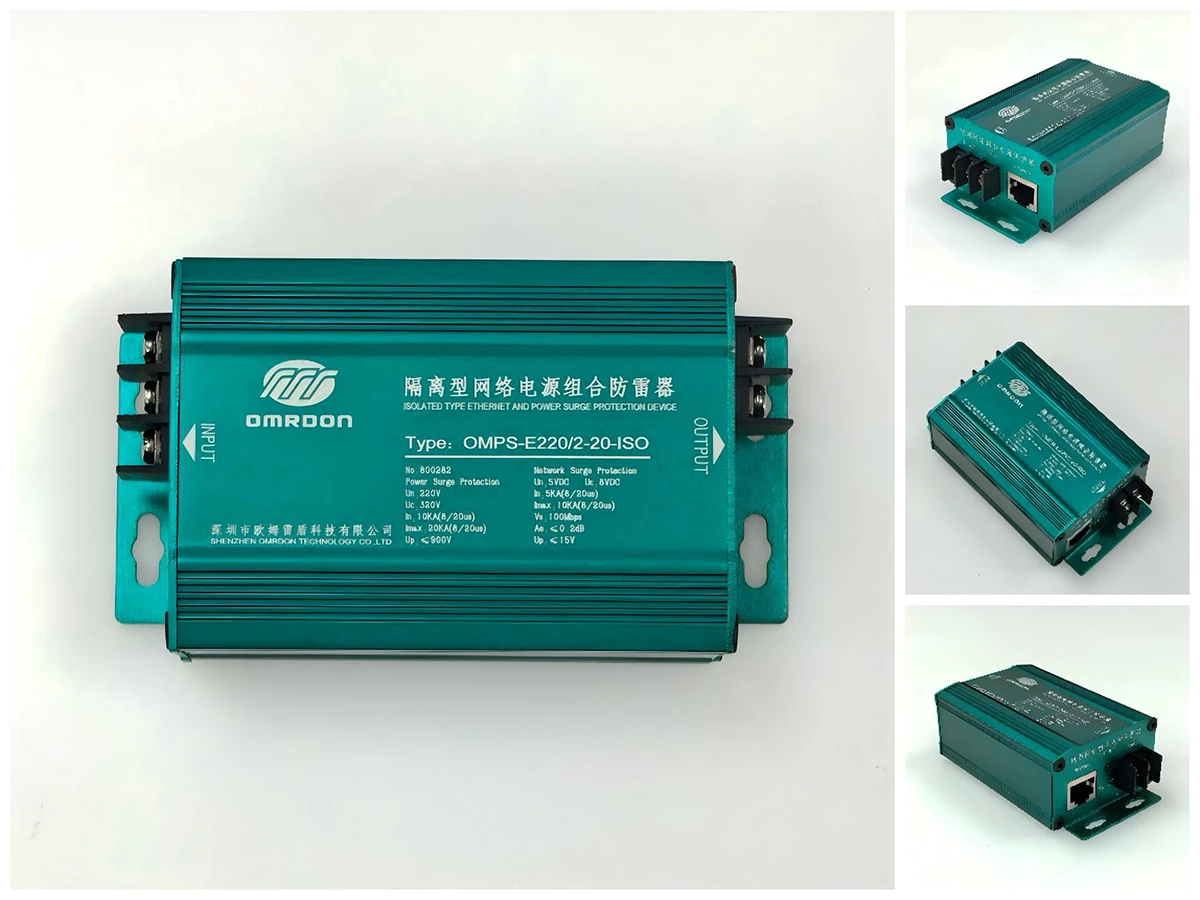

OMPS-E220/2-20-ISO ，20KA，隔离型网络电源二合一防雷器(二合一浪涌保护器），监控摄像机防雷器，高效防护，稳定传输，一体化防雷解决方案
Description du produit :
欧姆雷盾（OMRDON）隔离型网络电源组合电涌保护器是一款集电源与网络信号同步防护功能于一体的高性能防雷设备。严格遵循IEC与GB国家标准设计，适用于各类弱电系统、安防监控、网络通信及电信设备，可在雷击电磁脉冲（LEMP）频繁的环境中为设备提供可靠防护，适用于LPZ 1-2区与2-3区的防雷应用场景。
Le produit adopte une conception intégrée deux-en-un “alimentation + réseau”, une structure compacte, facile à installer, largement utilisée dans les stations de base extérieures, les caméras de sécurité, les commutateurs de réseau, les systèmes de contrôle industriel et d'autres exigences de protection contre la foudre et d'intégrité du signal de la scène la plus élevée.
Chemin de transmission de la foudre le long des lignes extérieures: :
Caractéristiques fonctionnelles: :
- ✅ Entièrement protégé, sûr et sécurisé
- Protection de l'alimentation :采用三级复合平衡保护电路，具备差模与共模全模防护能力，残压极低（≤900V），通流能力高达20kA，可有效抵御强雷击。
- Protection du réseau :Prise en charge de la transmission à 100 Mbps, avec fonction de filtre d'isolation (isolation physique avant et arrière, tension d'isolation de 1500 V), permettant de supprimer les interférences de signaux, d'améliorer la distance de transmission et la stabilité.
- ✅ Indication intelligente, état en un coup d'œil

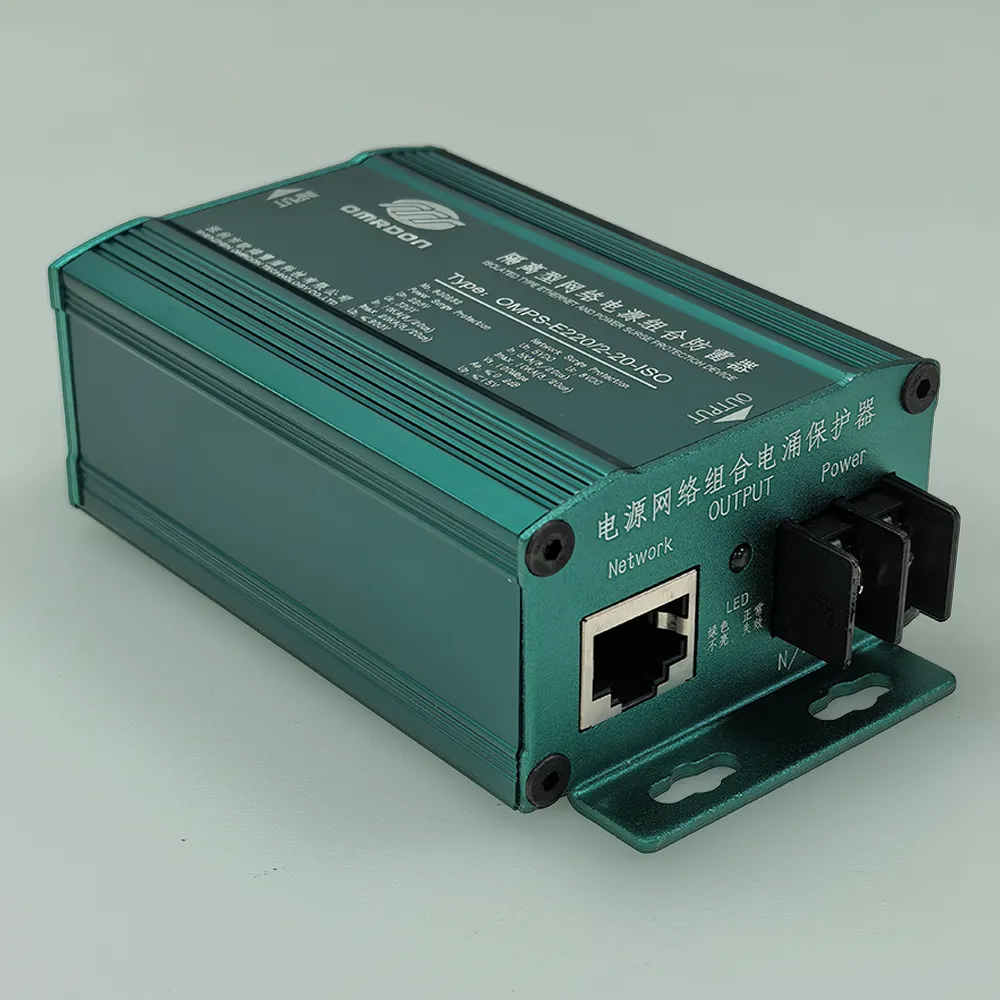

- Le port d'alimentation est équipé d'un indicateur LED, la lumière verte indique un fonctionnement normal, et la lumière éteinte indique une défaillance du module de protection, ce qui est pratique pour l'inspection et l'entretien quotidiens.
- ✅ Conception compacte pour une installation flexible
- La coque atomisée en alliage d'aluminium offre une bonne protection et une bonne dissipation de la chaleur. Elle peut être fixée à l'aide de vis ou d'un rail standard de 35 mm, ce qui permet d'économiser de l'espace d'installation.
- ✅ Pas de fuite, longue durée de vie
- Protection de la ligne à la terre sans courant de fuite, performances stables, longue durée de vie, conception sans entretien pour réduire les coûts d'exploitation et de maintenance.
application typique: :
- Caméra de surveillance extérieure, dôme réseau
- Équipement de communication de station de base, émetteurs-récepteurs optiques
- Commutateurs et routeurs Ethernet industriels
- Systèmes d'automatisation des bâtiments, systèmes d'alarme de sécurité
Paramètres techniques
| nom (d'une chose) | Parafoudre combiné pour réseau électrique isolé | |||||
| formulaire | DOCUP composite | |||||
| Fonctionnalité | Avec fonctions de limitation de tension, de limitation de courant et d'isolation | |||||
| numéro de modèle | OMPS-E12/2-20-ISO | OMPS-E24/2-20-ISO | OMPS-E220/2-20-ISO | |||
| numéro du produit | 800262 | 800261 | 800260 | |||
| typologie | l'alimentation électrique | réticulation | l'alimentation électrique | réticulation | l'alimentation électrique | réticulation |
| Tension nominale de fonctionnement (Un) | 12V | 5V | 24 | 5V | 220V | 5V |
| Tension de fonctionnement maximale continue (Uc) | 18V | 8V | 36 | 8V | 320V | 8V |
| Courant de charge nominal | 10A | 500mA | 10A | 500mA | 10A | 500mA |
| Courant de décharge nominal ( In) | 10KA( 8/20μs) | |||||
| Courant de décharge maximal (Imax) | 20KA(8/20μs) | |||||
| Niveau de protection de la tension Vers le haut | ≤36V | ≤20V | ≤75V | ≤20V | ≤900V | ≤20V |
| perte d'insertion | — | ≤0.3db | — | ≤0.3db | — | ≤0.3db |
| taux de transmission | — | 100M bps | — | 100M bps | — | 100M bps |
| temps de réponse | ≤25ns | ≤1ns | ≤25ns | ≤1ns | ≤25ns | ≤1ns |
| Type d'interface | borne de câblage | RJ45 | borne de câblage | RJ45 | borne de câblage | RJ45 |
| indication de défaillance | Vert:NormalSortie:Échec | — | Vert:NormalSortie:Échec | — | Vert:NormalSortie:Échec | — |
| Mode de défaillance en cas de surcharge | La partie de limitation de tension du SPD est ouverte en interne du côté du réseau, la ligne ne fonctionne pas, mais le dispositif est toujours protégé contre les circuits ouverts. | |||||
| environnement de travail | -40°C...+85°C | |||||
| Installation | Fixation murale ou horizontale (placement) | |||||
| Taille | 106*58*35mm | |||||
| Matériau du boîtier | aluminium | |||||
| Base d'essai | gb/t18802.11/21, iec64643-11/21 | |||||
Données d'essais de performance typiques
Essai de simulation d'impact de foudre
Dessin des dimensions du produit
Précautions d'installation
1. accès en tandem :L'entrée (INPUT) est connectée à la ligne et la sortie (OUTPUT) est connectée à l'appareil protégé.
2) La mise à la terre doit être sûre :Le fil PE doit être connecté au réseau de terre de protection contre la foudre ou à la borne équipotentielle, la résistance de mise à la terre est recommandée pour être ≤4Ω, et la section transversale du fil de mise à la terre est ≥2,5mm².
3. l'installation à proximité de l'équipement :Installer le plus près possible de l'équipement protégé pour une meilleure protection.
4. des inspections régulières :Il est recommandé d'effectuer les inspections en même temps que les intervalles de maintenance du système et de remplacer les parafoudres s'ils sont endommagés.
