OMS-NFM/1.570L, 1.5~700MHz, bloc DC, 20KA, parafoudre d'antenne, parafoudre d'antenne, parafoudre d'antenne de station de base pour antenne ou récepteur HF/UHF/VHF

NFF /NFM型同轴射频防雷器（1.5‑700MHz）常见问题解答（FAQ）

I. Fonctions de base des produits et sélection

Q1 : Quelle est la fonction principale de ce parafoudre ?
A：本产品主要用于保护天线、电台、基站等射频设备免受雷击或电网浪涌引起的过电压损害。它可在1.5∼700MHz频段内传输信号，同时迅速泄放浪涌电流，确保设备安全。

Q2 : Que signifie “isolation du courant continu” ? Quels sont les avantages pour moi ?

R : “Isolation DC” signifie que le parafoudre est conçu avec un dispositif interne de protection contre la foudre.fonction de redressementSon rôle est deBloque complètement le passage du courant continu (DC) dans le chemin du signal.

Ce que cela signifie pour vous :

1. Les systèmes applicables sont clairs: ilne s'applique qu'auxLe système d'antenne lui-mêmePas besoin d'alimentation à distance par câble coaxialdu scénario. Par exemple, les antennes passives courantes, la plupart des antennes de stations de base VHF/UHF, etc.

2. Avantages de la protection de baseIl peut être efficace précisément en raison du blocage du courant continu :

   • Différence de potentiel de terre isoléeLe système de mise à la terre est un système qui permet d'éviter la formation de courants de boucle dus à des différences de potentiel entre les bornes de mise à la terre de différents équipements, ce qui évite d'endommager l'équipement ou d'interférer avec le signal.

   • Prévenir l'injection accidentelle de courant continuPour éviter que la tension continue ne soit introduite dans le port RF en raison d'une panne de courant, d'une interférence ou d'autres circonstances imprévues qui pourraient endommager l'équipement de base de l'émetteur-récepteur.

Remarques importantes: :Si votre système d'antenne estantenne activeou si vous avez besoin d'envoyer un câble coaxial pour une télécommandeAmplificateur de tour (amplificateur de tour) pour fournir une alimentation en courant continurègleindisponibleIl s'agit d'un protecteur contre la foudre de type “DC cut-off”, qui interromprait l'alimentation électrique et rendrait l'équipement inutilisable. Dans ce cas, vous devez choisir un protecteur contre la foudre de type “DC pass-through” ou “bias-fed”.

Q3：Ma fréquence d'équipement est de XXX MHz, puis-je utiliser ce parafoudre ?
A：本产品频率范围为1.5∼700MHz，覆盖HF、VHF、UHF等常用频段。只要您的设备工作频率在此范围内，且接口为N型，即可使用。

Q4：最大输入功率2KWW，是否包括峰值功率？
A：2KW为连续波（CW）功率，即设备长期稳定工作的功率上限。若您的设备峰值功率不超过此值且持续时间很短，通常可以使用。建议预留一定余量以确保安全。如果您需要更大功率，请告诉我们，可以为您定制生产。

II. installation et mise à la terre

Q5 : À quoi dois-je faire attention lors de l'installation ?
A :

1. accès en tandemLes appareils de protection contre la foudre doivent être connectés en série sur le trajet RF entre l'antenne et l'équipement.

2. bonne mise à la terreIl doit être mis à la terre de manière fiable à l'aide d'un fil d'une section de ≥4mm² (12AWG), et il est recommandé que la résistance de mise à la terre soit ≤4Ω.

3. l'imperméabilisationBien que protégé selon la norme IP20 (anti-gouttes), il est recommandé de l'installer à l'intérieur. En cas d'installation à l'extérieur, une protection étanche est nécessaire.

Q6：La configuration de préparation standard est-elle livrée avec un support de montage ?
R : Le produit est équipé d'un support de montage en forme de L, qui prend en charge le montage par trou (avec des trous de montage sur le côté), ce qui facilite la fixation au mur ou au rack. Si le support n'est pas nécessaire, le chargeur peut également être fixé pour atteindre l'objectif de fixation du parafoudre.

Q7 : Quelle doit être la longueur du fil de terre ? Existe-t-il des exigences particulières ?
R : Le fil de mise à la terre doit être aussi court, droit et épais que possible pour réduire l'impédance de mise à la terre. Il est recommandé de ne pas dépasser 1 mètre de long, d'utiliser un fil de cuivre isolé et gainé de jaune-vert et de veiller à ce que les joints soient bien serrés et exempts d'oxydation.

Troisièmement, les paramètres de performance et l'utilisation de l'effet

Q8 : Ce parafoudre atténue-t-il le signal ?

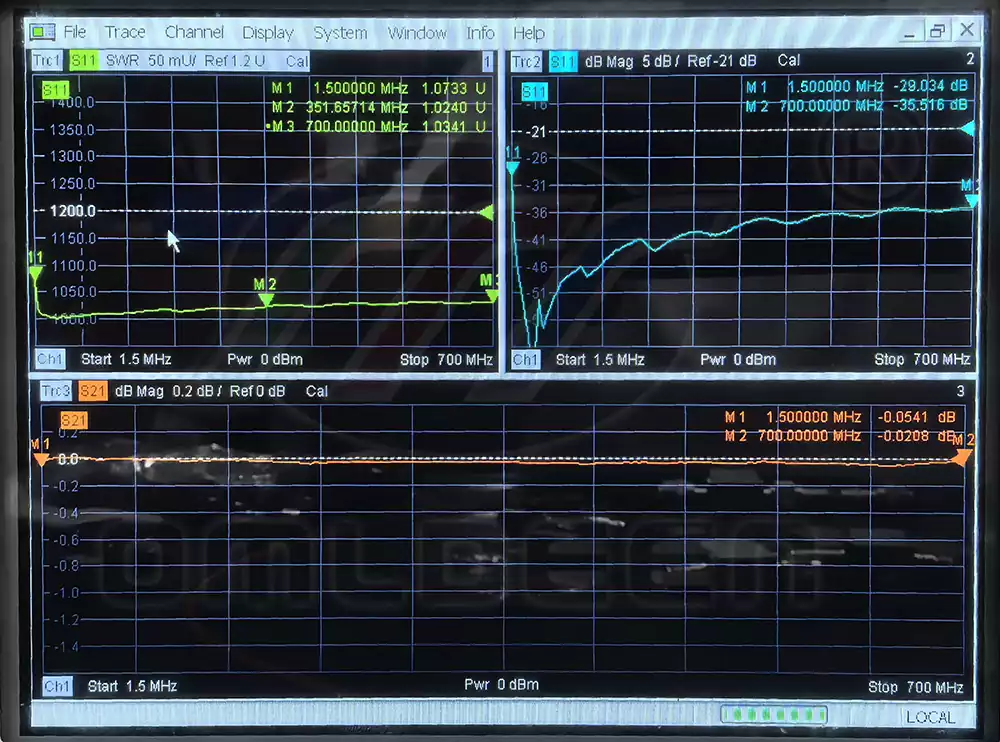

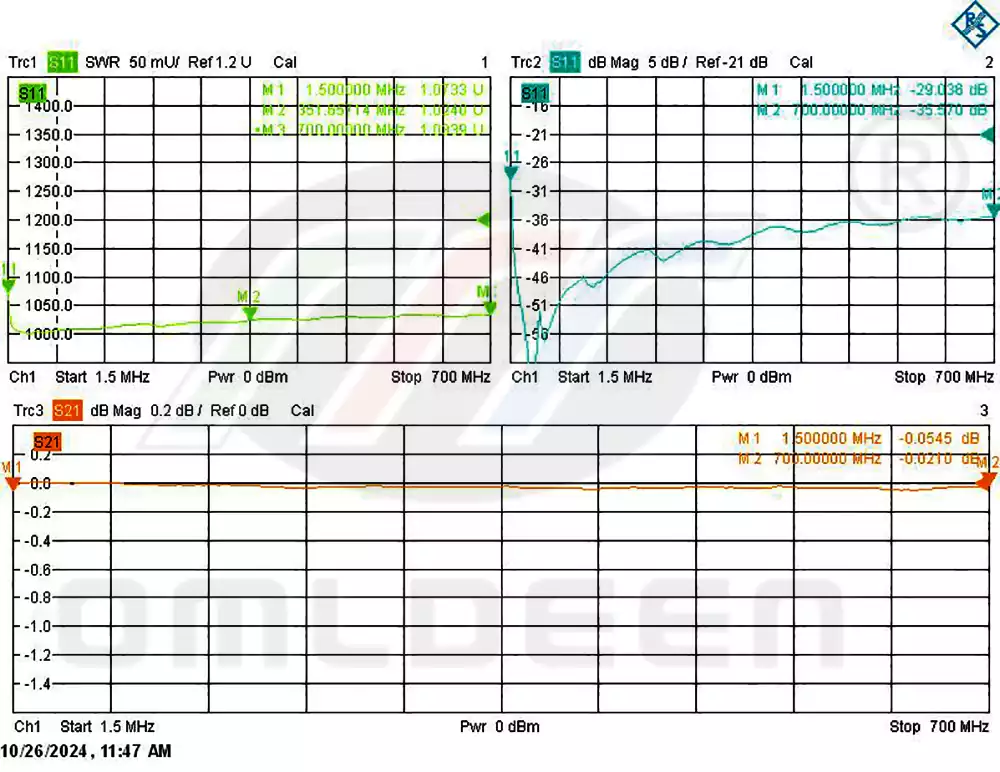

R : Une perte d'insertion extrêmement faible (≤0,1dB) est un excellent indicateur, avec un impact pratiquement imperceptible sur la force du signal.

Q9 : Le rapport tension-onde stationnaire (VSWR) ≤ 1,1, est-ce une bonne valeur ?
R : Un ROS ≤ 1,1 est un très bon indicateur, ce qui signifie que le parafoudre a très peu d'impact sur l'adaptation du système et ne provoque pratiquement pas de réflexion du signal, ce qui convient aux systèmes de communication ayant des exigences élevées en matière d'adaptation.

Q10 : Contre combien de coups de foudre ce parafoudre peut-il protéger ?
R : Le produit peut supporter un courant de choc nominal de 10kA (8/20μs) (nous simulons le test d'impact de foudre en laboratoire : 10 fois pour chaque polarité positive et négative, à chaque fois à un intervalle de 60s) et un courant de choc maximum de 20kA (simuler le test d'impact de foudre en laboratoire : 1 fois pour chaque polarité positive et négative, à chaque fois à un intervalle de 60s) sans dommage, et les indicateurs de performance sont normaux. La durée de vie réelle est liée à l'intensité et au nombre de coups de foudre, il est recommandé de vérifier les performances du système après un coup de foudre important et de le remplacer si nécessaire.

IV. dépannage et entretien

Q11 : Quelle peut être la raison pour laquelle l'appareil ne fonctionne pas correctement après l'installation ?
R : Veuillez suivre les étapes ci-dessous pour résoudre le problème :

1. Vérifiez que la connexion RF est bien serrée et que l'interface du connecteur est correcte (type N).

2. 确认设备频率是否在1.5∼700MHz范围内。

3. Si l'appareil est alimenté en courant continu (par exemple, certaines antennes actives), vérifiez que l'alimentation n'a pas été interrompue par la fonction de “blocage du courant continu”.

4. Retirez temporairement le parafoudre et connectez l'antenne directement à l'équipement pour déterminer si le parafoudre est défectueux.

Q12 : Les parafoudres doivent-ils être remplacés périodiquement ?
R : Le parafoudre peut fonctionner de manière stable pendant une longue période en l'absence de coup de foudre ou de surtension. Il est recommandé de vérifier une fois par an que la connexion à la terre et l'apparence sont complètes. Si la zone où il est situé est fréquemment orageuse ou a été soumise à de forts impacts de foudre, il est recommandé de l'inspecter ou de le remplacer périodiquement.

V. Certification et service après-vente

Q13：Quelles certifications les produits ont-ils obtenues ?
R : Ce produit est conforme aux normes d'essai GB/T18802.21/IEC61643-21 et a obtenu les certifications CE, RoHS et FCC.

Q14 : Existe-t-il une garantie ? Comment puis-je contacter le support technique ?
R : Le produit est assorti d'une garantie limitée (veuillez vous référer au contrat d'achat ou à l'étiquette pour connaître la durée exacte de la garantie). Veuillez nous contacter si vous avez des questions techniques ou si vous avez besoin d'une assistance après-vente :
téléphones: (+86)0755-82591856
nœud: :www.omrdon.com
adresse8/F, Building 6, Intelligent Manufacturing Industrial Park, Shenzhen Pingshan Hi-Tech Zone, No. 2 Wo Tian Road, Kengzi Street, Pingshan District, Shenzhen, Chine

Si vous avez d'autres demandes, n'hésitez pas à m'en faire part et nous les améliorerons ensemble.
