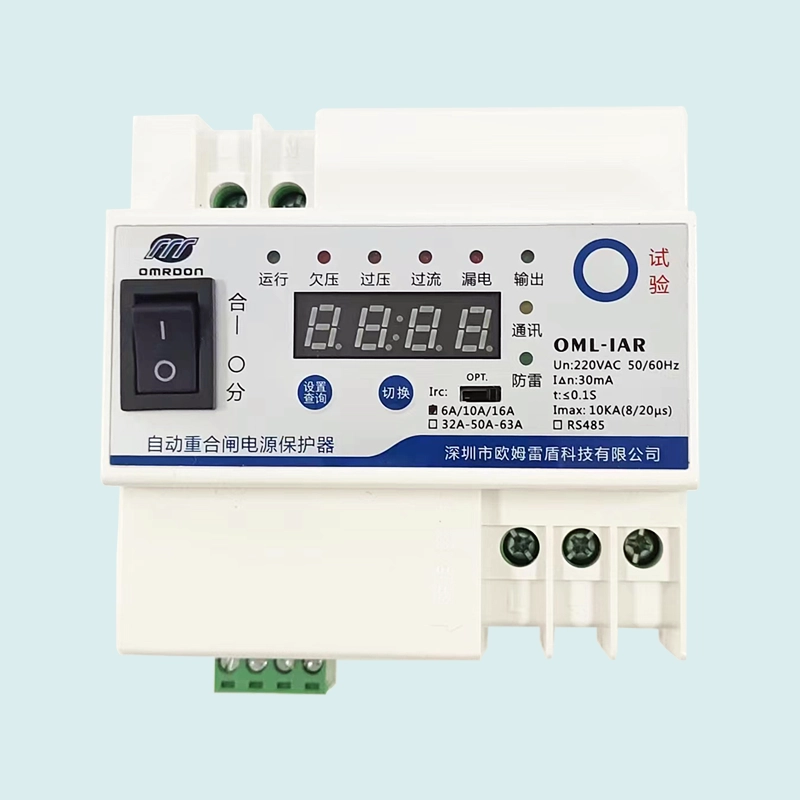

OML-IAR16 自動再閉鎖式アースリークプロテクター ソースライトニングプロテクター
商品説明
OMRDON自動再閉路漏電保護は、AC50Hz/60Hz定格電流10A/16A/32Aラインまで、ラインおよび機器の過電圧、低電圧、過電流/短絡、漏電などの保護に適しています。通信基地局、中継局、ビデオ監視、安全都市、ケーブルTV、デジタルTV、ネットワークスイッチ、光トランシーバー、気象テレメトリ局、地震監視局、太陽光発電など、様々な環境における電気機器に適しています。
高品質の高速過電圧保護デバイスを内蔵したシールドケースに収納されており、電力線に誘導される雷の高電圧パルスに対して効率的な保護と防御を提供します。
機能的特徴::
- プリクローズ検出
- 過圧保護
- 過電流保護
- 低電圧保護
- 漏洩保護
- 短絡保護
- 停電時の自動切断
- ゼロライン遮断保護
- インテリジェントなリーク認識
- 可聴および可視故障アラーム
- 遠隔監視（オプション）
典型的なアプリケーション
- 通信基地局
- ビデオ監視分配キャビネット
- 気象テレメトリーステーション
- 地震モニタリングステーション
- デジタルテレビ
技術パラメーター
| 名称 | 自動リクローズ | ||
| モデル | OML-IAR10 | OML-IAR106 | OML-IAR63 |
| 定格負荷電流 | 10A | 16A | 63A |
| 公称動作電圧 公称動作電圧 (Un) | 85-300VAC | ||
| 過電流動作電流 | 1.15インチ | ||
| 短絡動作電流 | 50A | ||
| 残留非営業電流 | 15 mA | ||
| 残留動作電流（調整可能） | 30 mA | ||
| 過電圧動作電圧（調整可能） | 260V±10V | ||
| 低電圧動作電圧（調整可能） | 150V±10V | ||
| 過電流遮断動作時間 過電流遮断動作時間 | 2±0.5 s | ||
| 短絡遮断動作時間 短絡遮断動作時間 | ≤0.03 s | ||
| 漏電遮断動作時間 | ≤0.03 s | ||
| 過電圧・不足電圧遮断動作時間 過電圧・不足電圧遮断動作時間 | ≤2 s | ||
| 負荷インピーダンスのリセットを許可する | 5 Ω | ||
| 落雷能力 | 8/20us 20KA | ||
| 閉じる前の電圧検出 | そこには | ||
| リクローズ時間 リクローズ時間（調整可能） | 30S/0.5h/1h | ||
| サイズ | 95mm*93mm*65mm | ||
| インターフェース・タイプ | ターミナル | ||
| 職場環境 | 温度範囲：-40℃～85℃；湿度範囲：≦95% RH；気圧：70kPa；106kPa；保存温度：-40℃～85℃。 | ||
| インストール | 直列接続（電気） | ||
| ハウジング素材 | 難燃プラスチック（DINレール） | ||
| エンクロージャー定格 | IP20 | ||
| テストベース | gb/t 18802.11.2020,iec61643-11-2011 | ||
代表的な性能試験データ
模擬雷撃試験

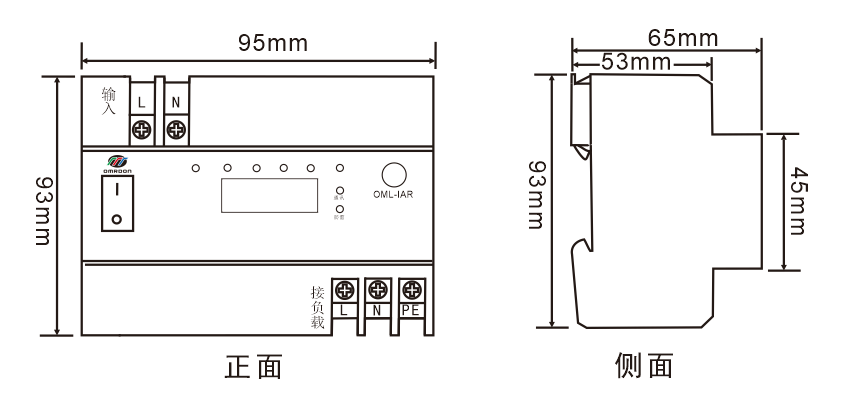

製品寸法図
設置上の注意
1、自動開閉式パワープロテクターは、直接の雨、日光を避けるために、壁やホストボックスにインストールされます。
2、本製品をサーキットブレーカー（またはゲートスイッチ）の下部に接続し、電源を入力端子に、負荷を出力端子に接続します。
3、電源を閉じてから10秒後、赤色表示灯が点灯している場合、線路に対応する故障があることを示し、スイッチを10秒間切ってから、もう一度閉じてください。それでもスイッチを閉じて電力を送ることができない場合は、ラインの漏れ電流が規定値を超えているか、またはラインに過電流/短絡現象があることを示していますすべての負荷をシャットダウンする必要があり、すぐに原因を見つけ、電力を送る前に障害を取り除く。
4、この自動再閉鎖力の保護装置は既存の漏出スイッチを取り替えることができ、この自動再閉鎖力の保護装置の取付けの遮断器は既存の通常の漏出スイッチと、同時に使用することができない設置済み漏出保護スイッチから取除かれるべきである。
