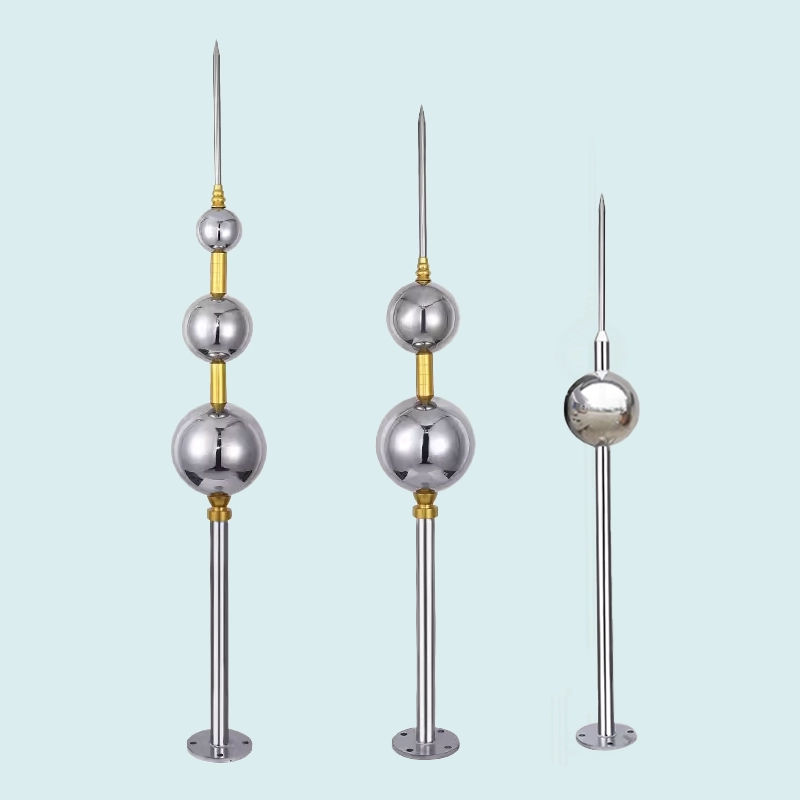

OML-SPボール避雷針、シングルボール避雷針、ダブルボール避雷針、雷キャッチャー304ステンレス鋼避雷針
商品説明
オムロン球状最適化避雷針（フラッシュバックアレスター）は、電界の最適化とイオン化雷技術に基づいた効率的な雷保護装置です。上部の特殊な球状構造により、雷雲の形成時に局所的な電界を積極的に強化し、雷電流を低インピーダンスチャネルを介して安全に地面に放電されるように誘導し、様々な建物、施設、および人員のための信頼性の高い保護を提供します。この製品は、新築や改修プロジェクトの雷保護プロジェクトに適しており、特に高層ビル、歴史的保存建築物、通信基地局、化学公園や雷保護のための高い要件を持つ他の場所に適しています。
機能的特徴::
- 幅広い保護範囲で高効率の雷誘引を実現球面設計により、フラッシュオーバー効率が大幅に向上し、雷保護半径が拡大。
- アクティブ・イオン化トリガー電界原理を利用したアクティブ誘導放電により、高速応答と高信頼性を実現。
- メンテナンスフリーで長寿命機械部品がなく、オールステンレス構造で、頻繁なメンテナンスが困難な場所に適しています。
- 強い環境適応性304/304Lステンレス鋼、耐食性、沿岸、化学、工業汚染地域に適しています。
- 国家規格に完全準拠建物の雷保護設計のためのコード（GB50057-2010）と他の国内の雷保護基準に厳密に従います。
- 柔軟なカスタマイズ高さ、構造、塗装など、多様なプロジェクト要件に対応するための個別カスタマイズに対応。
典型的なアプリケーション
- 建設・インフラ
- 高層住宅、オフィス、商業施設
- 学校、病院、体育館、その他の公共施設
- 歴史的建造物、教会、古代の塔、尖塔構造物
- 空港ターミナル、高速鉄道駅、地下出入口
- 煙突、給水塔、灯台、風力タービン
- 産業・エネルギー施設
- 化学工場、石油精製所、石油・ガス貯蔵タンクエリア
- 変電所、配電所、送電鉄塔
- 通信基地局、ラジオ・テレビ塔、データセンター
- 太陽光発電所、風力発電所
- 鉱業、石油・ガス田のフィールド設備
- 特別な場所
- 軍事施設、レーダー基地、宇宙発射関連ビル
- 研究室、精密機器工房
- 可燃性・爆発性物質の保管
- 絶景ポイント、ハイキングコース、ハイレベルな施設
技術パラメーター::
| スポーツイベント | OML-SP1（シングルボール標準タイプ） | OML-SPY1（シングルボール＋コラムタイプ） | OML-SP2 (ダブルボール強化型) |
|---|---|---|---|
| 最大放電電流 | 300KA | 300KA | 300KA |
| 風力 | 40M/S | 40M/S | 40M/S |
| 主針サイズ（φ×L） | Φ16mm×265mm | Φ16mm×265mm | Φ16mm×265mm |
| イオン化球の直径 | Φ250mm | Φ250mm | Φ150mm+Φ250mm |
| ライザー径 | Φ25mm | Φ25mm | Φ25mm |
| 素 | 304ステンレス鋼 | 304ステンレス鋼 | 304ステンレス鋼 |
| 全高（フランジを含む） | 1.5m | 2.0m | 2.5m |
| フランジ径 | Φ120mm | Φ120mm | Φ120mm |
| 保護半径（参考値） | 約35m（雷保護カテゴリIII） | 約45m（雷保護カテゴリIII） | 約55m（雷保護カテゴリIII） |
注釈
- 定期的なモデルの参照パラメータとして上記のみ、注文の要件に固有のものであり、両者間の通信の結果が優先するものとする。
- 規格外のカスタマイズにも対応しており、プロジェクトの要件に応じて高さ、サイズ、素材、構造設計を調整することができます。
雷保護範囲計算の説明::
計算方法
国際的な採用ローリングスフィア法（RSM） GB50057-2010の仕様要件に沿って計算を行う。具体的な計算式は以下の通り：
避雷針の高さ h≤hR史姓::
r0=√h(2hR-h)
rx=√h(2hR-h)-√hx(2hR-hx)
パラメータ定義表：
- r0: 地上における避雷針の保護半径（メートル）
- rx高さ hxサイトの保護半径（メートル）
- h避雷針の設置高さ（メートル）
- hx保護対象物の高さ（メートル）
- hR転がり半径（カテゴリー1の建物は25m、カテゴリー2の建物は45m、カテゴリー3の建物は60m）
デザインに関する推奨事項
保護範囲のモデリングと設計は、専門の雷保護エンジニアが行うことを推奨します。

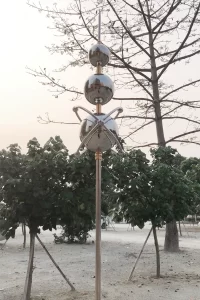

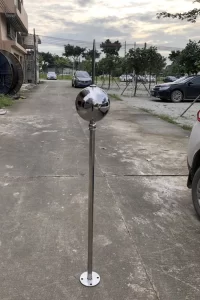

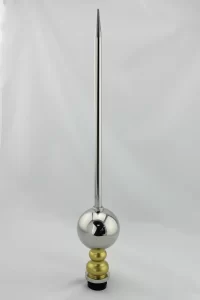

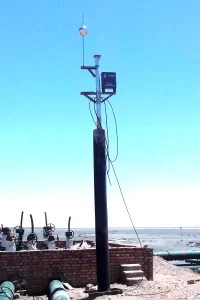

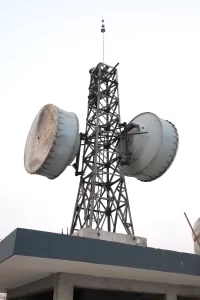

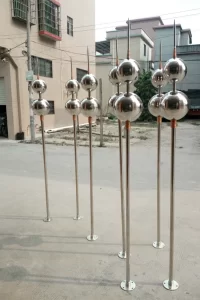

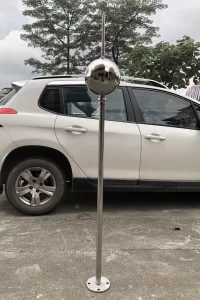

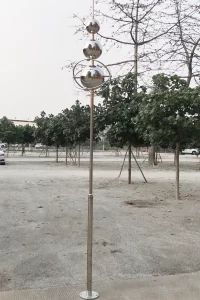

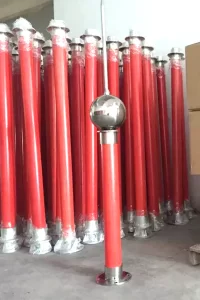

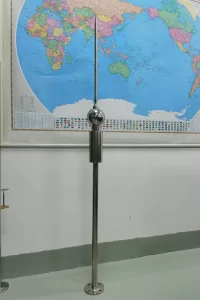

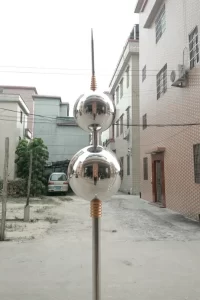

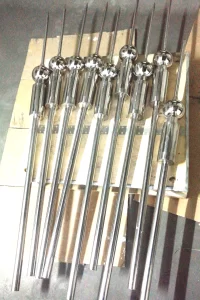

シリーズの写真：
インストールおよびメンテナンスガイド
プレインストール
- 雷保護カテゴリの確認とエンジニアリング設計の完了。
- プレキャストコンクリート製ベース、アースボルトまたはケミカルアンカー付き。
- 接地システムは最初に構築され、接地抵抗試験は満足のいくものでなければならない。
インストール手順
- 避雷針のフランジをベースに合わせ、ボルトを締めます。
- フランジをベースに溶接する（設計上必要な場合）。
- リード線を建物の雷保護ネットワークまたは別のリード線システムに接続する。
- すべての溶接箇所に防錆処理（防錆塗料または溶融亜鉛メッキ）を施す。
- 取り付け後、機械的強度と電気的接続性を十分に確認すること。
アースの必要条件
- 一般建物の接地抵抗 ≤ 10Ω
- 重要施設（通信、化学工業など）の接地抵抗≦4Ω
- 接地体には銅被覆鋼または溶融亜鉛メッキ平鋼を使用し、埋設深さは0.8m以上を推奨する。
年次検査の内容
- 接続部の固さと腐食をチェックする。
- 準拠のための接地抵抗の測定
- リード線が良好な状態であり、絶縁保護が破損していないことを確認する。
- 検査結果の記録とファイリング
