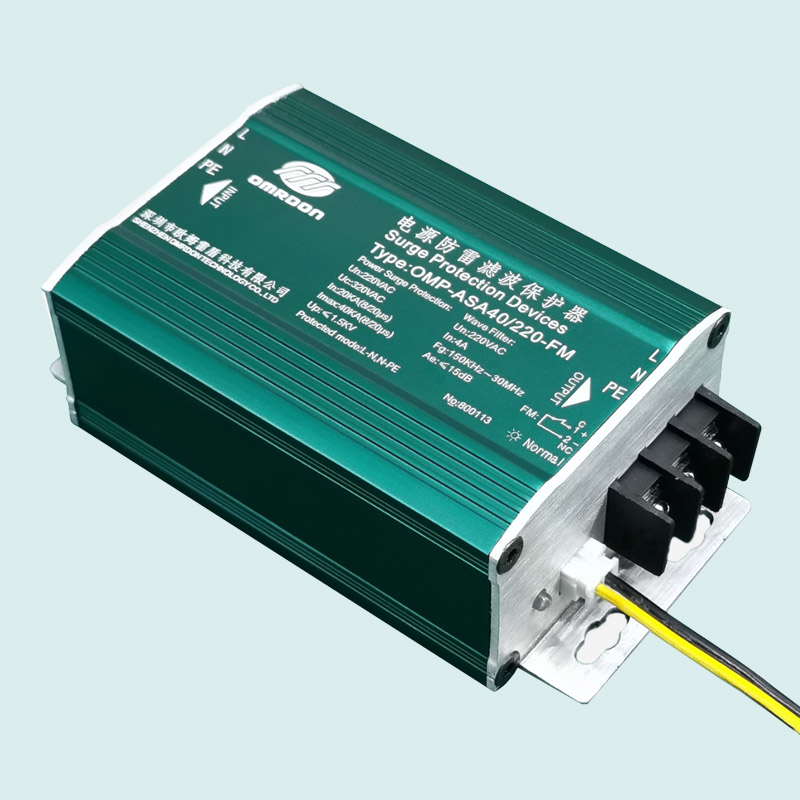

OMP-ASA40/220-EM 220V、40KAの精密医療機器、PLCの産業制御装置EMIの電磁妨害の保護のための電源の雷保護フィルター(雷保護フィルター)
商品説明
オムロン（OMRDON）雷保護モジュールとEMI電源フィルタの組み合わせのためのこの電源雷フィルタプロテクタは、AC配電機器の雷とEMIの電磁干渉保護に使用され、製品の免疫の程度を向上させることができ、電力網を遮断し、過電圧の誘導を防止するために、端末機器の影響にクリーンな電源ではありません 落雷やサージによる過電流現象、およびシステムまたは機器による損傷によって引き起こされる他の要因。この製品は、美しい外観、簡単なインストールと配線、簡単なメンテナンスを持っており、過酷な環境下で長期間安定して動作することができます。
高品質の高速過電圧保護デバイスを内蔵したシールドケースに収納されており、電力線に誘導される雷の高電圧パルスに対して効率的な保護と防御を提供します。
- 機能的な特徴：
- 40KA（8/20μs）の最大貫通電流容量は、漏れ電流の性能なしで地面に1 + 1保護モードを使用して、より安定しており、より長い寿命です。
- 雷保護とフィルタリングの組み合わせは、屋内外の機器、落雷による大きなエネルギー、電磁干渉に対する要件がより厳しい設置場所に特に適しています。
- 電流ドレイン、フィルタ、クランプ機能により、過電圧、過電流を効果的に抑制できます。
- 統合された、小型、容易な配線、容易な取付け。
- LED雷故障インジケータ付き、正常（緑）/故障（点灯しない）。
- リモートアラーム通信ドライ接点付き（正常時クローズ、異常時オープン、電源出力ライン付き）。
- 代表的な用途
- 医療機器：生化学分析装置、リハビリ用理学療法士、呼吸用遠心分離機など。
- 電源装置：スイッチング電源、インバータ電源、周波数変換電源、無停電電源装置、高周波スイッチング電源装置など。
- PLC 産業用制御機器：ロボット、サーボ制御機器、ファイバーレーザー切断機、インテリジェントコントローラー、彫刻機、LEDマウンターなど。
- LED業界：LEDビデオプロセッサー、LEDスクリーン、ディスプレイ、照明、電子機器のサポート、広告オールインワンマシンなど。
- 精密試験・測定機器
技術パラメーター
| な | 電源雷フィルタープロテクター | |
| 型番 | OMP-ASA40/220-EM | |
| 商品番号 | 800113 | |
| フォーム | 可燃 | |
| 官能性 | フィルタリング、電圧制限、電流制限機能付き | |
| 公称動作電圧 (Un) | 220VAC 50/60Hz | |
| 最大連続動作電圧 (Uc) | 320VAC | |
| 公称放電電流 (In) | 20kA (8/20μs) | |
| 最大放電電流 (Imax) | 40kA (8/20μs) | |
| 定格負荷電流 | 5A | |
| 電圧保護レベル 上 | ≤980V @20KA (8/20μs) | |
| フィルターモジュール | 動作電圧 Un | 220VAC |
| 動作電流 IL | 4A | |
| 挿入損失 Ae | ≤15dB @150KHz~30MHz | |
| 接続線断面積（）L/N） | 1.5mm² | |
| 応答時間 | ≤25ns | |
| サイズ | 103×58×35mm | |
| アース線断面への接続（PE） | 2.5mm² | |
| FMテレコム・ドライコンタクトリード線へのアクセス | ノーマルクローズ（NC）、アブノーマルオープン（NO）、電源出力ラインと同一出力 | |
| 労働環境 | -40℃~+ 85℃ | |
| 相対湿度 | ≤95 | |
| インストール | 直列接続（電気） | |
| ハウジング素材 | アルミニウム | |
| テストベース | GB/T18802.11、IEC61643-11 | |

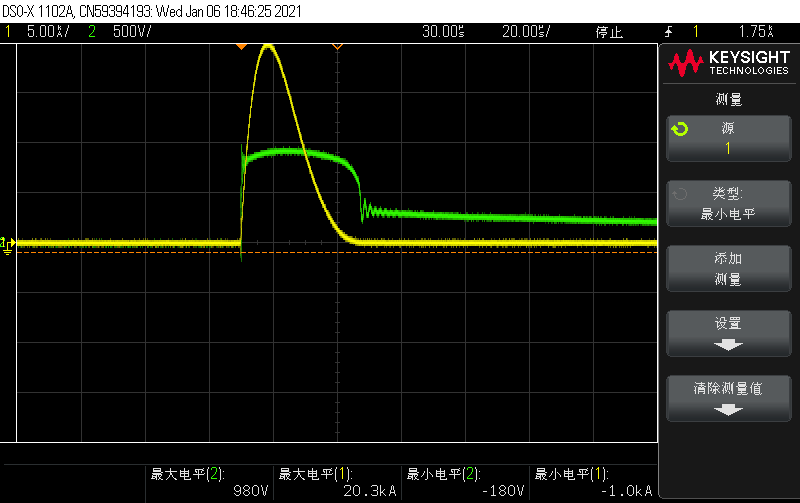

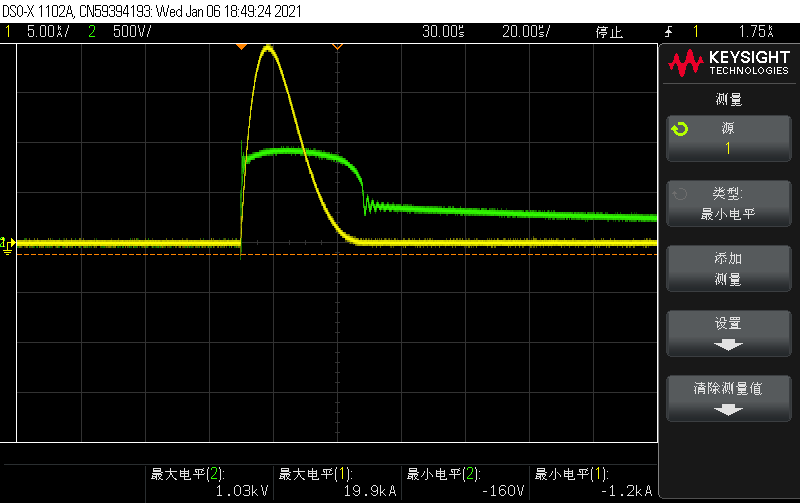

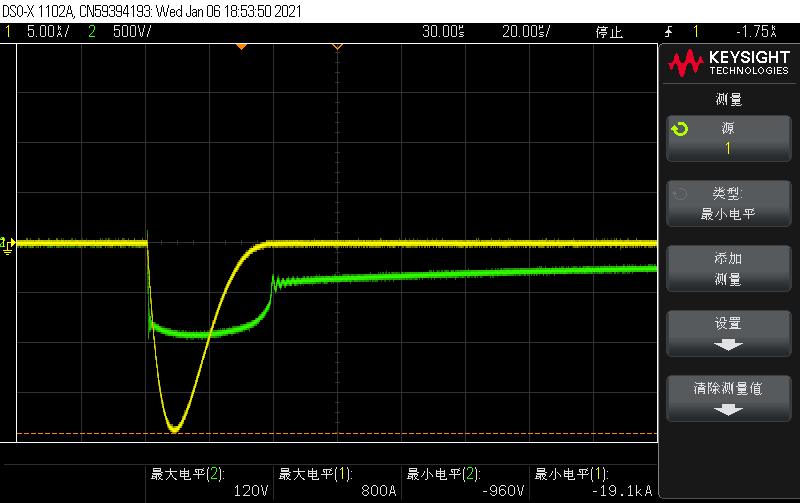

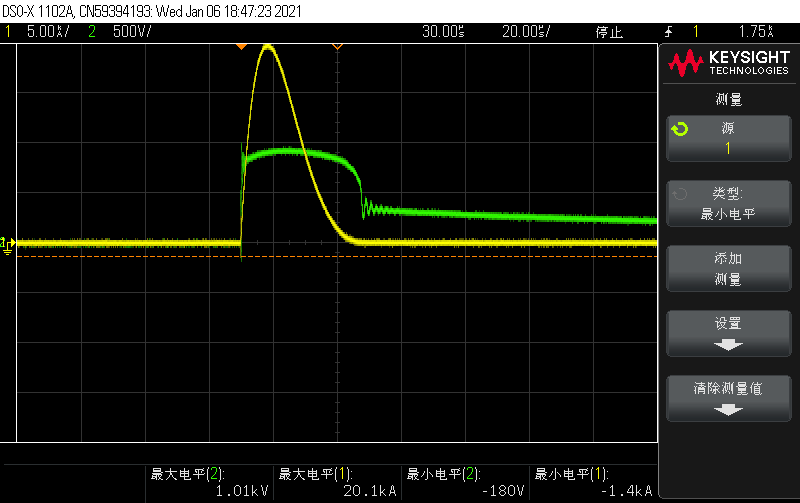

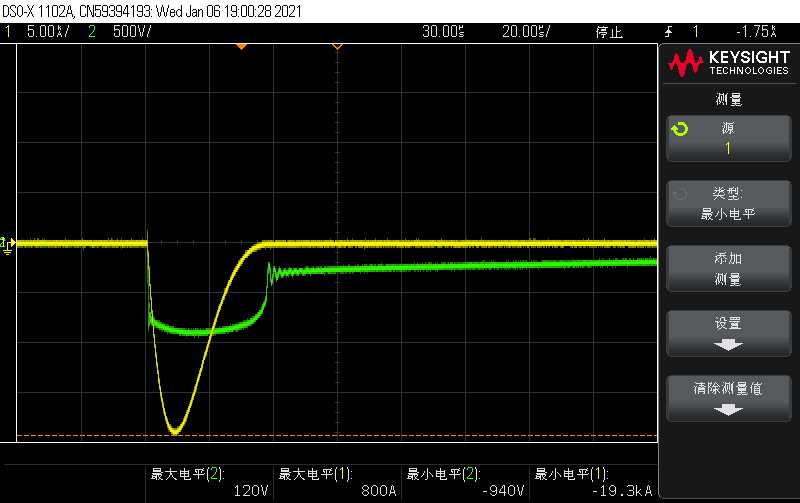

模擬雷撃試験
製品寸法図
取り付けに関する注意事項
1.ライトニングプロテクタ出力(OUT)の全ポートを保護対象機器に接続します。
2、雷保護装置は、保護された機器の前面にインストールされている近いほど良い。
3.定期的な点検が必要であり、製品劣化後は速やかに交換すること。
4.電気を使わないことを忘れないこと。
