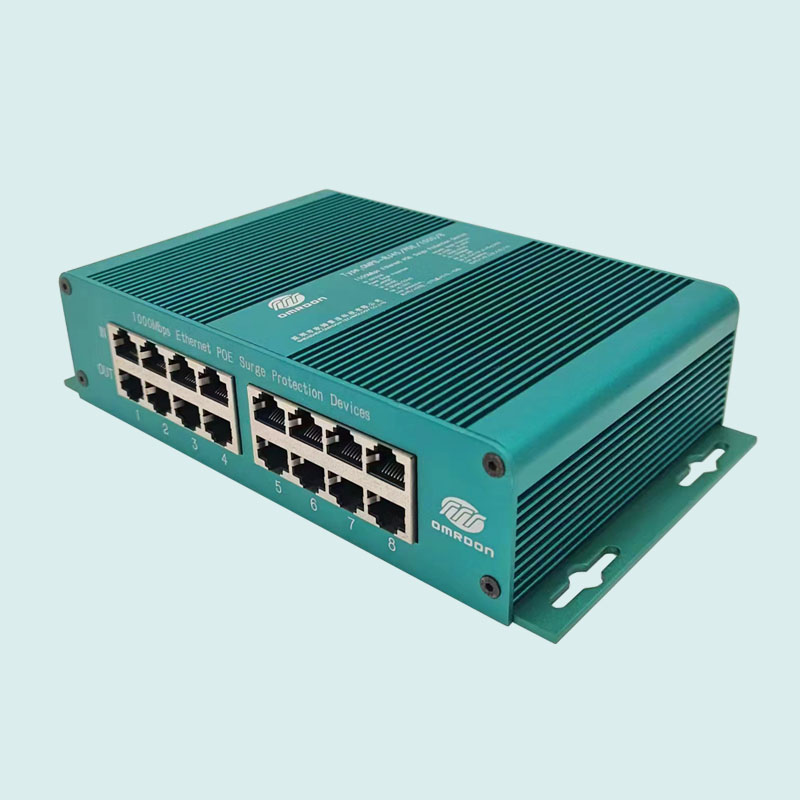

OMPS-RJ45/POE/1000/8, 8채널 기가비트 POE 네트워크 낙뢰 보호기(기가비트 POE 네트워크 포트 피뢰기, POE 네트워크 서지 보호기)
제품 설명:
OMRDON OMPS-RJ45 / POE / 1000 / 8 기가비트 이더넷 POE 네트워크 번개 보호기 (기가비트 POE 번개 보호기, 이더넷 번개 보호기)는 IEC 및 GB 표준에 따라 설계 및 제조되었으며 동시에 IEEE802.3AT / AF 요구 사항, 서지 보호 장치의 고품질, 고 방전 용량 사용 및 초저 접합 다이오드 매트릭스 구조, 네트워크 필터 등의 초저 정전 용량을 충족하여 데이터 라인에 고 에너지 거친 수준 보호 및 저 에너지 미세 보호 기능을 제공합니다. 데이터 라인을위한 고속 복구 다이오드 매트릭스 구조, 네트워크 필터 등은 전원 공급 장치, 네트워크 신호, 무선 AP, 네트워크 카메라, 네트워크 스위치 및 기타 통신 장비, 서지 보호, 통합 설계, 설치가 쉬운 카테고리 VI 네트워크 케이블의 사용에 동시에 적용되는 고 에너지 거친 수준 보호 및 저 에너지 미세 보호를 제공합니다.
이 제품은 고품질 고속 과전압 보호 장치가 내장된 차폐 케이스에 캡슐화되어 있어 네트워크 라인에 유도되는 낙뢰 고전압 펄스를 효율적으로 보호하고 방어할 수 있습니다.
기능적 특징::
- 복합 대칭 2차 보호 회로, 거칠고 미세한 전체 보호, 낮은 잔류 전압 레벨 및 우수한 보호 효과를 채택합니다.
- 뛰어난 성능을 위한 금속 차폐 인클로저.
- 혼선 차단 기능으로 간섭 신호를 분리하고 신호 전송 속도를 향상시키며 특히 장거리 네트워크 전송에 적합합니다.
- 핵심 구성 요소는 우수한 성능을 갖춘 해외 유명 브랜드 제품 중에서 선택됩니다.
- 2-in-1 통합 디자인.
일반적인 애플리케이션::
- CCTV 비디오 감시 카메라
- 네트워크 스위치
- 라우터(컴퓨팅)
- 계산기
- 서버(컴퓨터)
제품 매개변수
| (사물의) 이름 | 8채널 기가비트 POE 네트워크 번개 보호기 | |
| 모델 번호 | OMPS-RJ45/POE/1000/8 | |
| 제품 번호 | 800256 | |
| SPD 카테고리 | 복합 서지 보호기 | |
| SPD 기능 | 절연, 전압 제한 및 전류 제한 기능 포함 | |
| 회선 유형 | 전원 공급 장치 | 망상 |
| 공칭 작동 전압(Un) | 48VDC | 5VDC |
| 최대 연속 작동 전압(Uc) | 60VDC | 8VDC |
| 공칭 처리량 용량(In) | 5kA(8/20μs) | 5kA(8/20μs) |
| 임펄스 전압(Uoc) X 총 - PE에 대한 내성 | 6KV@1.2/50µs | 6KV@1.2/50µs |
| 전압 보호 레벨 업(8/20μs) | X-X ≤100V | X-X≤15V |
| X-PG ≤300V | X-PG ≤300V | |
| 삽입 손실 | -- | ≤0.2dB |
| 전송 속도 | -- | 1000Mbps |
| 인터페이스 유형 | RJ45: 1/2+, 3/6- 또는 4/5+, 7/8- | RJ45:1/2, 3/6, 4/5, 7/8 |
| 응답 시간 | ≤1ns | |
| 크기 | 106 x 58 x 35 mm | |
| 근무 환경 | - 40℃~+ 85℃ | |
| 상대 습도 | ≤95 | |
| 설치 | 관계 또는 연락처 설정 | |
| 하우징 재료 | 알루미늄 | |
| 테스트 기준 | gb/t18802.11/21, iec61643-11/21 | |
일반적인 성능 테스트 데이터
번개 충격 시뮬레이션 테스트
제품 치수 도면
설치 시 주의사항
1, 낙뢰 보호기는 LPZ0-1 구역에 설치하거나 보호 장비 (또는 시스템) 전면에 직렬로 직접 설치할 수 있으며 보호 장비 (또는 시스템)에서 더 가깝게 설치할수록 좋습니다.
2, 신호 라인에 연결된 낙뢰 보호기 입력 (입력), 보호 장비에 연결된 출력 (출력)은 되돌릴 수 없습니다.
3, 낙뢰 보호기의 PE 와이어는 낙뢰 보호 시스템 접지와 엄격하게 등전위 연결되어야하며 그렇지 않으면 작업 성능에 영향을 미칩니다.
4. 낙뢰 보호기는 가능한 가장 짧은 선 연결로 접지됩니다. 단자 접지 방법을 사용하여 낙뢰 보호기 접지, 접지선은 낙뢰 접지에 연결해야합니다 (접지 저항 값은 4 옴 이하). 신호의 차폐 와이어는 접지 단자에 직접 연결할 수 있습니다.
5, 피뢰기는 요구 사항을 초과하지 않는 조건에서 설치되며 장기 유지 보수가 필요하지 않으며 시스템 일상 유지 보수 만 필요합니다. 사용 과정에서 신호 전송 문제, 피뢰기 신호 전송을 정상으로 다시 변경하여 피뢰기가 손상되었거나 수리 또는 교체해야 함을 나타냅니다.
