OMPS-RJ45/POE/1000,POE千兆网络防雷器(千兆POE网口避雷器，POE网络浪涌保护器）
제품 설명:
欧姆雷盾（OMRDON）OMPS-RJ45/POE/1000千兆以太网供电POE网络防雷器（千兆POE防雷器、以太网供电防雷器），是依据IEC和GB标准设计和制造，同时满足IEEE802.3AT/AF要求，采用优质、高泄放电能力的电涌保护器件和超低结电容超快速恢复二极管矩阵结构、网络滤波器等为数据线提供高能粗级保护和低能量的精细保护，适用于利用六类网线同时传输电源、网络信号的无线AP、网络摄像机、网络交换机等通信设备的电涌保护，一体化集成设计，安装方便。
이 제품은 고품질 고속 과전압 보호 장치가 내장된 차폐 케이스에 캡슐화되어 있어 네트워크 라인에 유도되는 낙뢰 고전압 펄스를 효율적으로 보호하고 방어할 수 있습니다.
기능적 특징::
- 복합 대칭 2차 보호 회로, 거칠고 미세한 전체 보호, 낮은 잔류 전압 레벨 및 우수한 보호 효과를 채택합니다.
- 뛰어난 성능을 위한 금속 차폐 인클로저.
- 혼선 차단 기능으로 간섭 신호를 분리하고 신호 전송 속도를 향상시키며 특히 장거리 네트워크 전송에 적합합니다.
- 핵심 구성 요소는 우수한 성능을 갖춘 해외 유명 브랜드 제품 중에서 선택됩니다.
- 2-in-1 통합 디자인.
일반적인 애플리케이션::
- CCTV 비디오 감시 카메라
- 네트워크 스위치
- 라우터(컴퓨팅)
- 노트북
- 서버(컴퓨터)
제품 매개변수
| (사물의) 이름 | 기가비트 POE 네트워크 번개 보호기 | |
| 모델 번호 | OMPS-RJ45/POE/1000 | |
| 제품 번호 | 800335 | |
| SPD 카테고리 | 복합 서지 보호기 | |
| SPD 기능 | 절연, 전압 제한 및 전류 제한 기능 포함 | |
| 线路类别 | 전원 공급 장치 | 망상 |
| 공칭 작동 전압(Un) | 48VDC | 5VDC |
| 최대 연속 작동 전압(Uc) | 60VDC | 8VDC |
| 标称通流容量( In) | 5kA(8/20μs) | 5kA(8/20μs) |
| 전압 보호 레벨 업 | X-X ≤100V | X-X≤15V |
| X-PG ≤300V | X-PG ≤300V | |
| 삽입 손실 | -- | ≤0.2dB |
| 전송 속도 | -- | 1000Mbps |
| 인터페이스 유형 | RJ45: 1/2+, 3/6- 또는 4/5+, 7/8- | RJ45:1/2, 3/6, 4/5, 7/8 |
| 응답 시간 | ≤1ns | |
| 크기 | 106×58×35 mm | |
| 근무 환경 | - 40℃~+ 85℃ | |
| 상대 습도 | ≤95 | |
| 설치 | 관계 또는 연락처 설정 | |
| 하우징 재료 | 알루미늄 | |
| 테스트 기준 | GB/T18802.11/21、IEC61643-11/21 | |

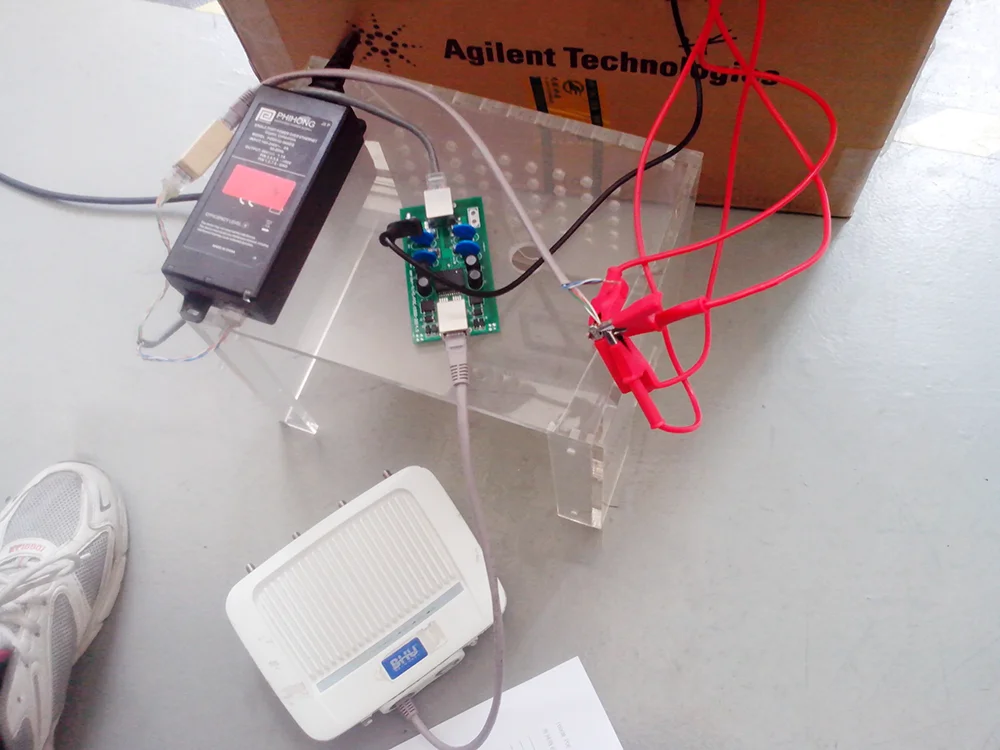

번개 충격 시뮬레이션 테스트

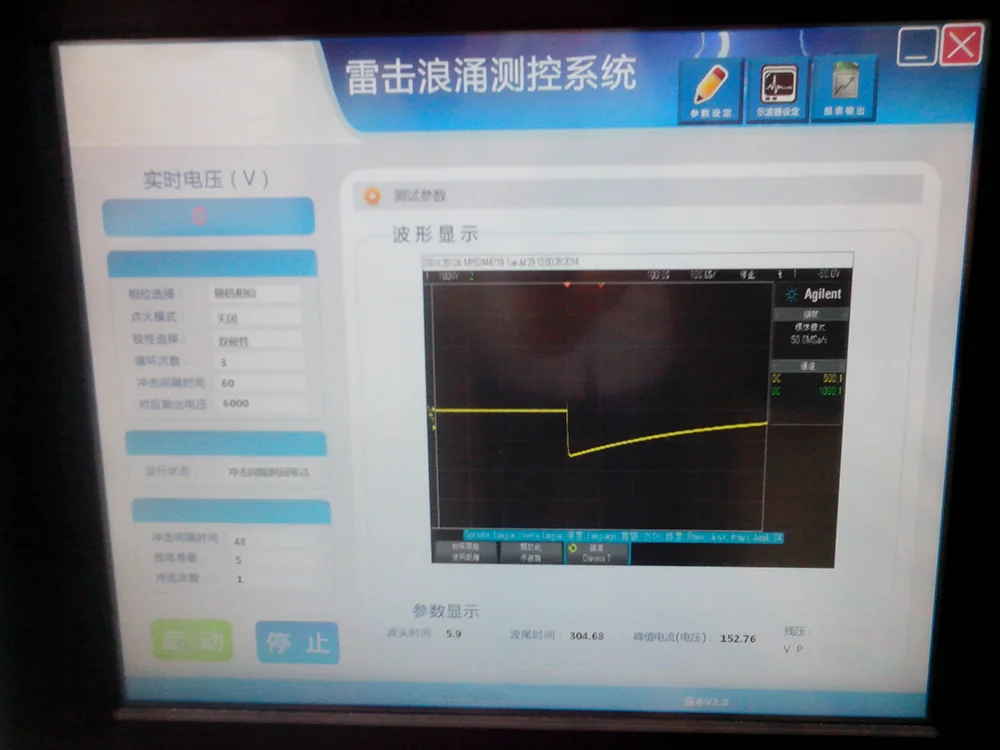

일반적인 성능 테스트 데이터
제품 치수 도면
설치 시 주의사항
1, 낙뢰 보호기는 LPZ0-1 구역에 설치하거나 보호 장비 (또는 시스템) 전면에 직렬로 직접 설치할 수 있으며 보호 장비 (또는 시스템)에서 더 가깝게 설치할수록 좋습니다.
2, 신호 라인에 연결된 낙뢰 보호기 입력 (입력), 보호 장비에 연결된 출력 (출력)은 되돌릴 수 없습니다.
3, 낙뢰 보호기의 PE 와이어는 낙뢰 보호 시스템 접지와 엄격하게 등전위 연결되어야하며 그렇지 않으면 작업 성능에 영향을 미칩니다.
4. 낙뢰 보호기는 가능한 가장 짧은 선 연결로 접지됩니다. 단자 접지 방법을 사용하여 낙뢰 보호기 접지, 접지선은 낙뢰 접지에 연결해야합니다 (접지 저항 값은 4 옴 이하). 신호의 차폐 와이어는 접지 단자에 직접 연결할 수 있습니다.
5, 피뢰기는 요구 사항을 초과하지 않는 조건에서 설치되며 장기 유지 보수가 필요하지 않으며 시스템 일상 유지 보수 만 필요합니다. 사용 과정에서 신호 전송 문제, 피뢰기 신호 전송을 정상으로 다시 변경하여 피뢰기가 손상되었거나 수리 또는 교체해야 함을 나타냅니다.
