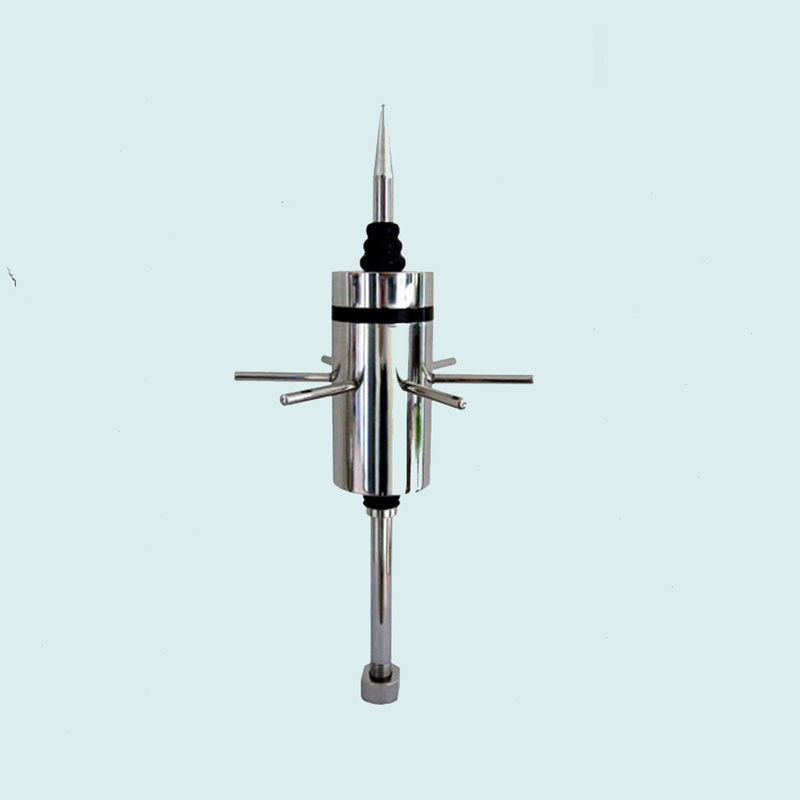

OML-ESE/F3 离子避雷针，欧姆雷盾离子避雷针

OML-ESE/F3 イオン避雷針、オムラドゥンイオン避雷針

商品説明

OML-ESE/F3イオン避雷針（前放電避雷針）は、従来の避雷針放電の原理に基づいており、 “イオン化の促進 ”の導入、予防避雷針の基本的な特性は、通常の避雷針パイロット放電よりも早く達成するように、保護半径を拡大し、安全率を向上させます。雷の条件では、地面に近い雷下向きパイロット、任意の導電性の表面は、上向きのパイロットを生成します。パッシブ避雷針の場合、上向きパイロットは、電荷の再結合の長い期間の後にのみ伝播される。イオン化した避雷針の上向きパイロットの励起時間はかなり短くなります。雷放電前の静電場特性が高い場合、OML-ESE/F3 イオン早期放電受信機は針の先端に制御可能な振幅と周波数のパルスを発生させ、避雷針に上向きパイロットを発生させ、上向きに伝搬させることで、雷雲から放出される下向きパイロットを遮断し、初放電の目的を達成します。特別に設計されたイオン化プロセスにより、他の近隣のハイポイントよりも早く上向きパイロットを発生させることができ、最初の放電を達成することができます。事前放電時間△Tとして知られている事前値のトリガー時間。これは、主な指標の事前放電型避雷針（ESE型避雷針）性能の評価である。
予放電時間については、NFC17-102規格において、ESE避雷針の上流パイロット平均始動時間の平均値と簡易型避雷針の上流パイロット平均始動時間の平均値との差と定義されています。これは、高電圧試験所で同じ試験条件でESE避雷針と簡易型避雷針を比較した結果から算出された試験統計量です。

機能的特徴::

最速の先制放電時間、つまり地面への優先的な落雷は、保護半径を大幅に拡大する。
より正確な落雷により、避雷針以外のボディに落雷する確率を減らす。
同じ設置高さであれば、保護半径は通常の避雷針の数倍になる。
純粋に物理的な構造タイプの避雷針、内部の電子機器、ない老化、メンテナンスフリー。
美しい外観、ステンレス鋼の材料を使用し、過酷な環境でもインストールすることができます。
OML-ESE/F3イオン避雷針は、軽量で同軸シールドケーブルを追加する必要がなく、設置が簡単です。

典型的なアプリケーション

通信基地局
気象観測所
ガソリンスタンド
電力系統
飛行場
軍事システム

技術パラメーター

様々なタイプの雷保護建物に対する設置高さの異なるOML-ESE/F3F3イオン避雷針の雷保護半径（Rp）
	H=OML-ESE/F3 保護対象物の水平面上の避雷針の高さ
OML-ESE/F3イオン避雷針の設置高さ	2	3	4	5	6	8	10	20	40
タイプI地雷保護建造物	32	48	65	79	79	79	79	80	77
第二種地雷防護建造物	40	59	78	97	97	98	99	102	105
カテゴリーIII地雷保護建造物	44	65	86	107	107	108	109	113	118

ニードルバーの高さは、保護する領域に応じてカスタマイズできます。

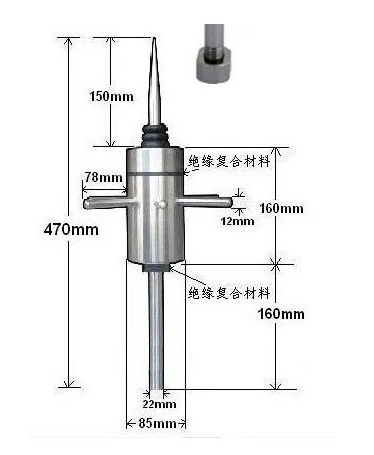

フィールドトランスの避雷針構造

避雷針の取り付け方法

1.保護される建物の面積と高さ、その場所における雷の発生日数と地理的環境の補正係数、建物の用途に応じて、建物の雷保護区分を決定する。
   2、雷保護カテゴリと建物の面積で、1つまたは複数のIF3イオン避雷針の選択を決定する。
   3.リード線（下部導体）は、建築物の主鉄筋に電気的に接続するか、規定に従って2本以上のリード線（下部導体）を作る。
   4.リード線（下部導体）は切り離し、付近の地面で絶縁する。
   5、接地体、接地抵抗、雷保護接地ネットワークは、雷保護規格GB50057-94の要件に準拠する必要があります。
