OMP-APM60/4, T2级60KA(8/20μs)电源防雷器，二级电源浪涌保护器,用于分配电柜、机房配电箱、机柜、室外设备箱的浪涌过电压保护

하위 배전 캐비닛, 전산실 배전함, 캐비닛, 실외 장비 상자의 서지 과전압 보호용 OMP-APM60/4, T2 클래스 60KA(8/20μs) 전원 공급 장치 서지 보호기, 보조 전원 공급 장치 서지 보호기

제품 설명:

OMRDON (OMRDON) 클래스 II 서지 보호기 (서지 보호 장치, SPD라고 함) (전원 공급 장치 피뢰기, 전원 공급 장치 피뢰기, 서지 보호기, 과전압 보호기라고도 함)는 GB18802.1, IEC61643-1 기술 표준에 따라 설계되었으며 낙뢰 영역 LPZ OB 또는 LPZ1, TT, IT 및 기타 전원 공급 라인 시스템에 대한 AC 380V (50Hz / 60Hz)와 다음 TN-S, TN-CS, TT, 기타 전원 공급 라인 시스템 번개 전자기 펄스 (LEMP) 보호에 적용합니다. LPZ OB 또는 LPZ1 구역 및 LPZ2 구역 접합부의 낙뢰 영역을위한 낙뢰 전자기 펄스 (LEMP) 보호의 다음 TN-S, TN-C-S, TT, IT 및 기타 전원 공급 라인 시스템.

이 제품은 고품질 고속 과전압 보호 장치가 내장된 차폐 케이스에 캡슐화되어 있어 전력선에 유도되는 낙뢰 고전압 펄스를 효율적으로 보호하고 방어할 수 있습니다.

기능적 특징::

원격 알람 모니터링이 용이한 통신 단말기 알람 기능(옵션)
최대 60KA(8/20μs)의 낙뢰 전류 충격을 견뎌냅니다.
빠른 반응 속도, 동작 응답 시간이 25ns 미만입니다.
35mm 전기 레일에 쉽게 설치할 수 있도록 설계된 난연성 하우징.
열 방출 고장 해제 장치가 내장되어 있어 과열 또는 고장으로 인해 보호기가 고장 났을 때 자동으로 분리할 수 있습니다.
시각적 알람 창의 색상은 보호 기능의 작동 상태를 녹색(정상), 빨간색(오류)으로 표시합니다.

일반적인 애플리케이션::

楼层配电柜
机房配电箱
PLC机柜主电源
网络机柜主电源
야외 장비 박스

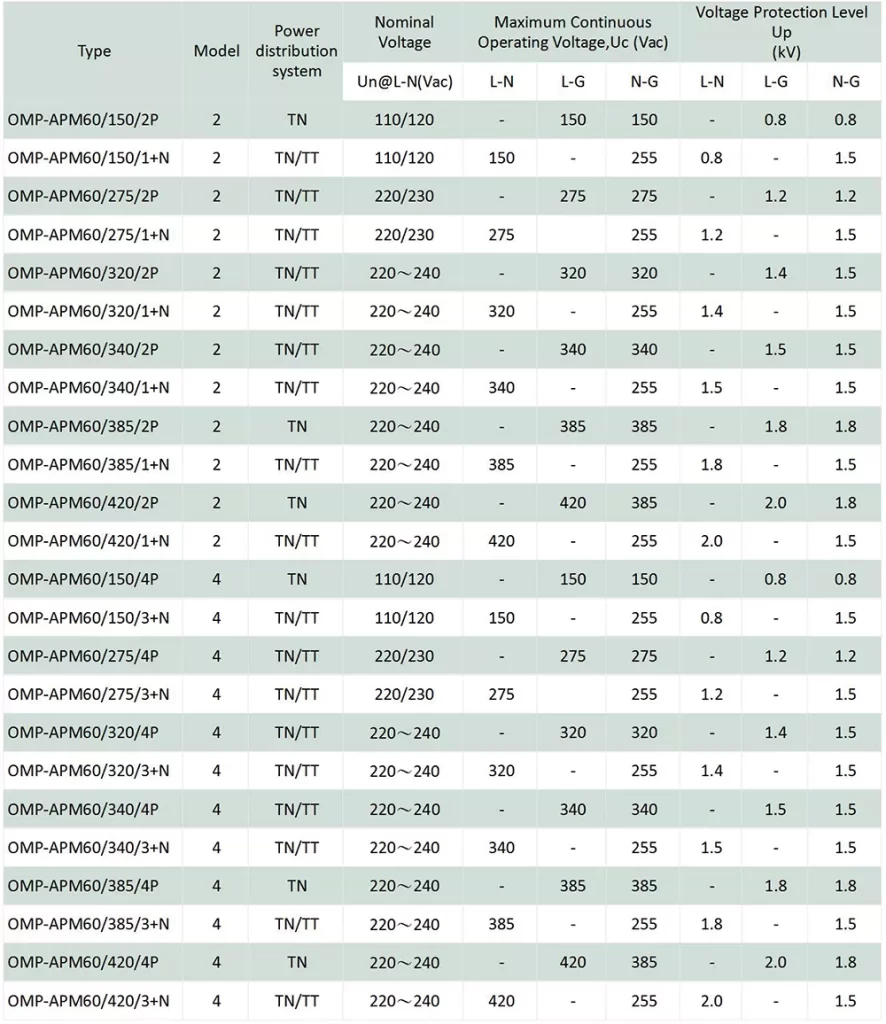

기술 매개 변수

(사물의) 이름	서지 보호기
SPD 유형	압력 제한
실험 수준	클래스 II
모델 번호	OMP-APM60/275	OMP-APM60/320	OMP-APM60/385	OMP-APM60/420
제품 번호	800158	800159	800160	800161
보호 모드	L-PE N-PE
정격 작동 전압	220V~380V
최대 연속 작동 전압(Uc)	275VAC	320VAC	385VAC	420VAC
	350VDC	420VDC	505VDC	560VDC
전압 보호 레벨 업(8/20μs)	≤1.2KV	≤1.5KV	≤1.8KV	≤2.0KV
공칭 방전 전류(In)(8/20μs)	30KA
최대 방전 전류(Imax)(8/20μs)	60KA
응답 시간	25ns
크기	729065mm(4P),369066mm(2P),189066mm(1P)
백업 프로텍터 선택	D 타입 32A-63A
연결 와이어 단면적(L/N)	≥10mm²
접지 도체 단면적(PE) 연결	≥16mm²
근무 환경	-40℃~+85℃
상대 습도	≤95%
설치	35mm 표준 전기 레일
하우징 재료	강화 난연성 PBT
테스트 기준	GB/T18802.11、IEC61643-11
