Технология Omrdon

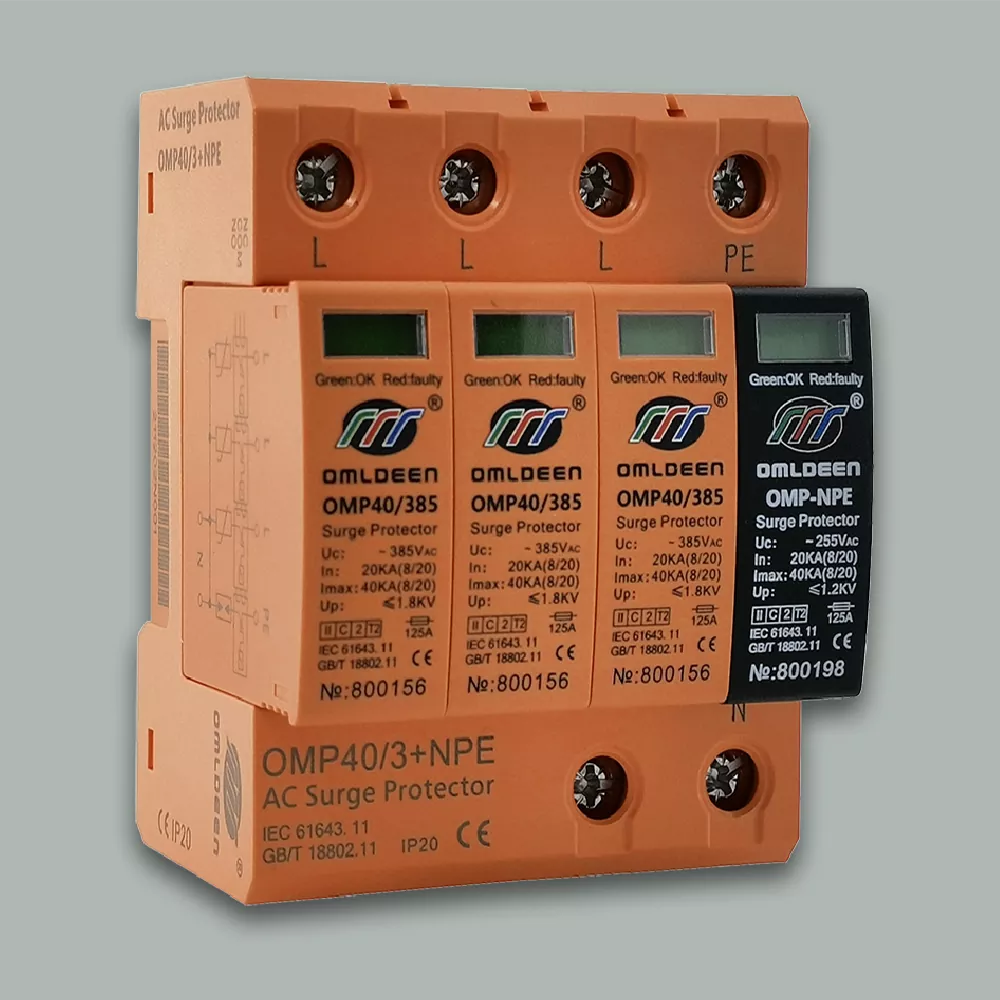

OMP-APM40/4, T2 уровень 40KA (8/20μs) устройство защиты от перенапряжений в источниках питания, устройство защиты от перенапряжений во вторичных источниках питания, используется для защиты от перенапряжений распределительных шкафов, распределительных коробок машинного отделения, шкафов и коробок наружного оборудования.
Описание товара:
Устройство защиты от перенапряжения OMRDON (OMRDON) II 40KA (устройство защиты от перенапряжения, именуемое SPD) (также известное как грозозащита электропитания, разрядник электропитания, устройство защиты от перенапряжения, устройство защиты от перенапряжения) по своей конструкции соответствует техническим стандартам GB18802.1, IEC61643-1; для переменного тока 380В (50Гц/60Гц) и ниже, TN-S, TN-C-S, TT, IT и других систем электроснабжения грозозащиты электромагнитного импульса (LEMP), для LPZ OB, TN-C-S, TT, IT и других зон удара молнии LEMP защиты. 60 Гц) и последующие TN-S, TN-C-S, TT, IT и другие линии электропередач системы защиты от электромагнитных импульсов молнии (LEMP), для зоны удара молнии ЛПЗ ОБ или зоны ЛПЗ1 и стыка зоны ЛПЗ2.
Функциональные особенности::
- Дополнительный телекоммуникационный терминал функции сигнализации, легко удаленного мониторинга сигнализации
- Выдерживает удар тока молнии до 40 кА (8/20 мкс).
- Быстрая скорость реакции, время отклика составляет менее 25 мс.
- Огнестойкий корпус предназначен для легкой установки на 35-миллиметровые электрические шины.
- Встроенное устройство отключения при отказе теплового расцепителя позволяет автоматически отключать протектор, когда он выходит из строя из-за перегрева или поломки.
- Цвет окна визуальной сигнализации указывает на рабочее состояние защиты: зеленый (норма), красный (неисправность).
типичное применение::
- Напольные распределительные щиты
- Распределительная коробка машинного отделения
- Сетевое питание шкафа ПЛК
- Сетевой шкаф
- Ящик для наружного оборудования
Технические параметры
| название (вещи) | сетевой фильтр | |||
| Тип SPD | Ограниченное давление | |||
| Экспериментальный уровень | Класс II | |||
| номер модели | OMP-APM40/275 | OMP-APM40/320 | OMP-APM40/385 | OMP-APM40/420 |
| номер продукта | 800154 | 800155 | 800156 | 800157 |
| защищённый режим | L-PE N-PE | |||
| Номинальное рабочее напряжение | 220V~380V | |||
| Максимальное продолжительное рабочее напряжение (Uc) | 275 В ПЕРЕМЕННОГО ТОКА | 320VAC | 385VAC | 420VAC |
| 350 В ПОСТОЯННОГО ТОКА | 420 В ПОСТОЯННОГО ТОКА | 505 В ПОСТОЯННОГО ТОКА | 560 В ПОСТОЯННОГО ТОКА | |
| Уровень защиты по напряжению Вверх (8/20 мкс) | ≤1.2KV | ≤1,5KV | ≤1.8KV | ≤2.0KV |
| Номинальный ток разряда (В) (8/20 мкс) | 20KA | |||
| Максимальный ток разряда (Imax) (8/20 мкс) | 40KA | |||
| время отклика | 25 нс | |||
| Размер | 72*90*65mm(4P),36*90*66mm(2P),18*90*66mm(1P) | |||
| Выбор защитника резервного копирования | D тип 32A-63A | |||
| Сечение соединительного провода (L/N) | ≥10 мм² | |||
| Подключение к заземляющему проводнику сечение (PE) | ≥16 мм² | |||
| условия труда | -40℃~+85℃ | |||
| относительная влажность | ≤95% | |||
| Установка | Стандартная электрическая шина 35 мм | |||
| Материал корпуса | Усиленный огнестойкий ПБТ | |||
| Испытательная база | GB/T18802.11、IEC61643-11 | |||

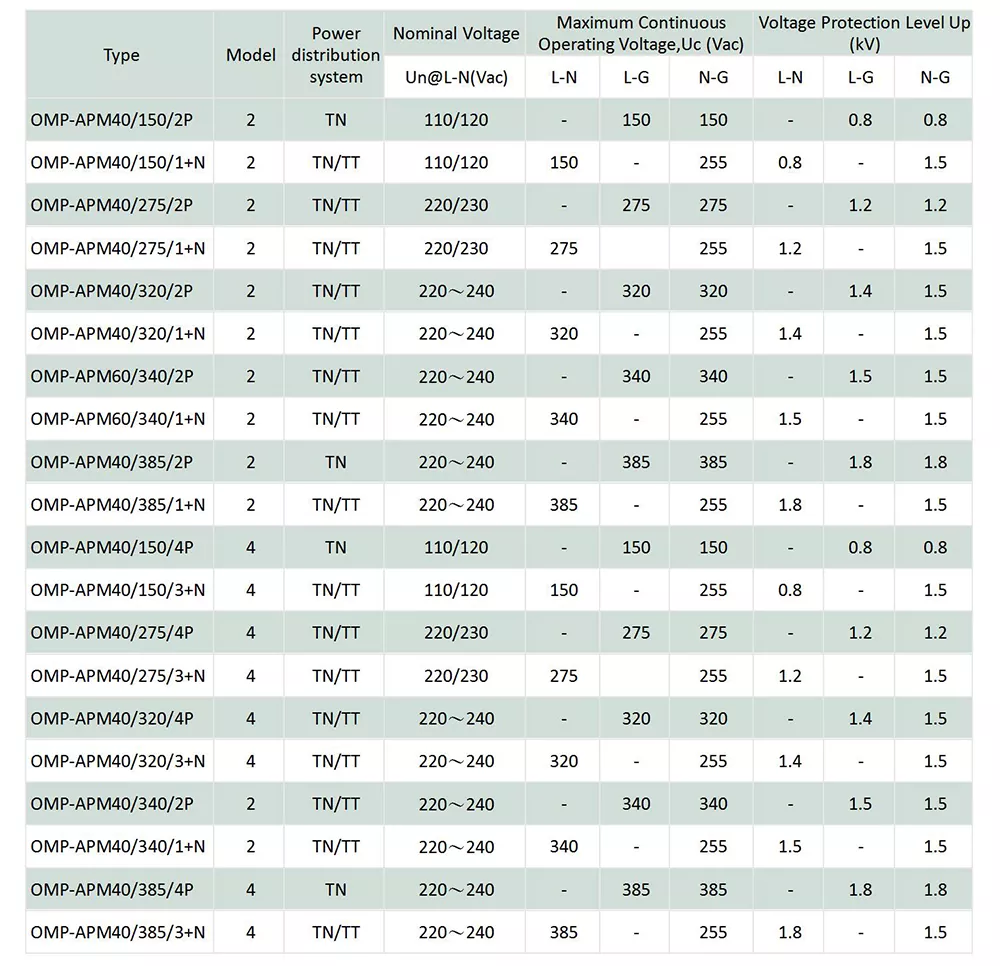

Список моделей серии

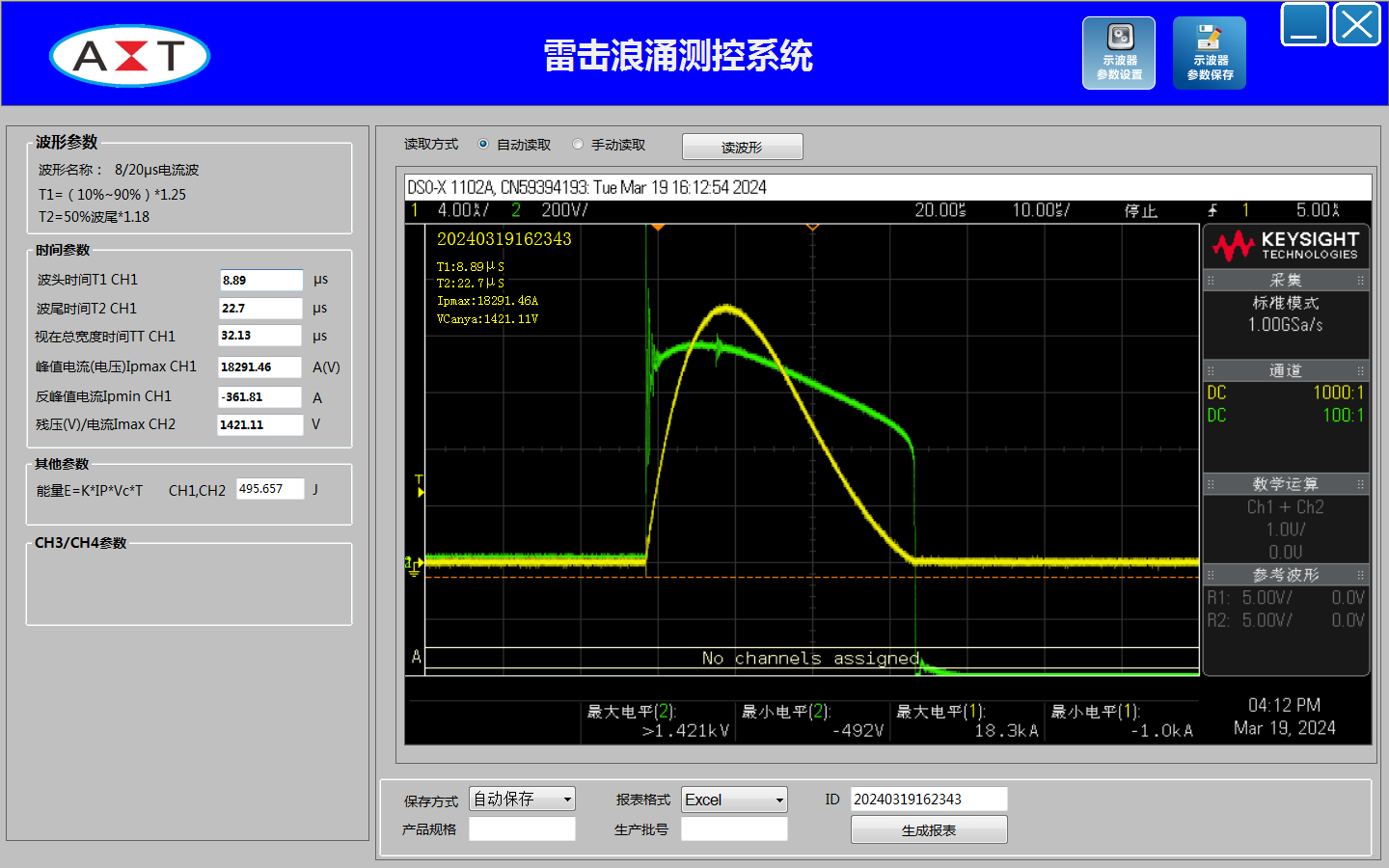

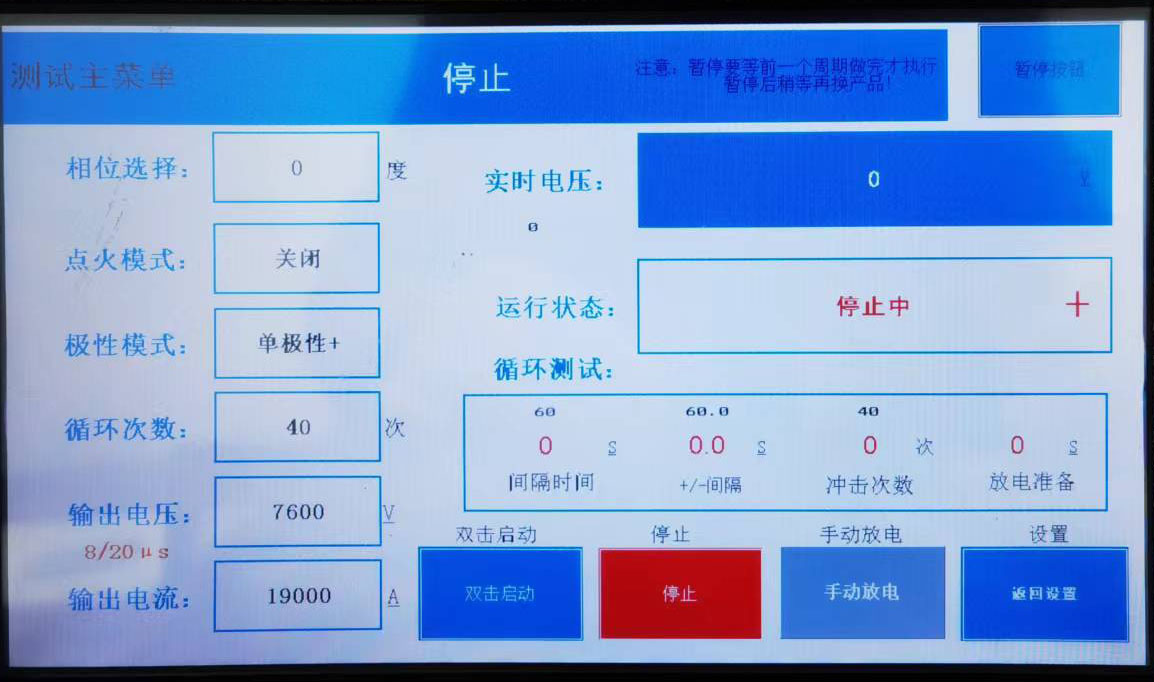

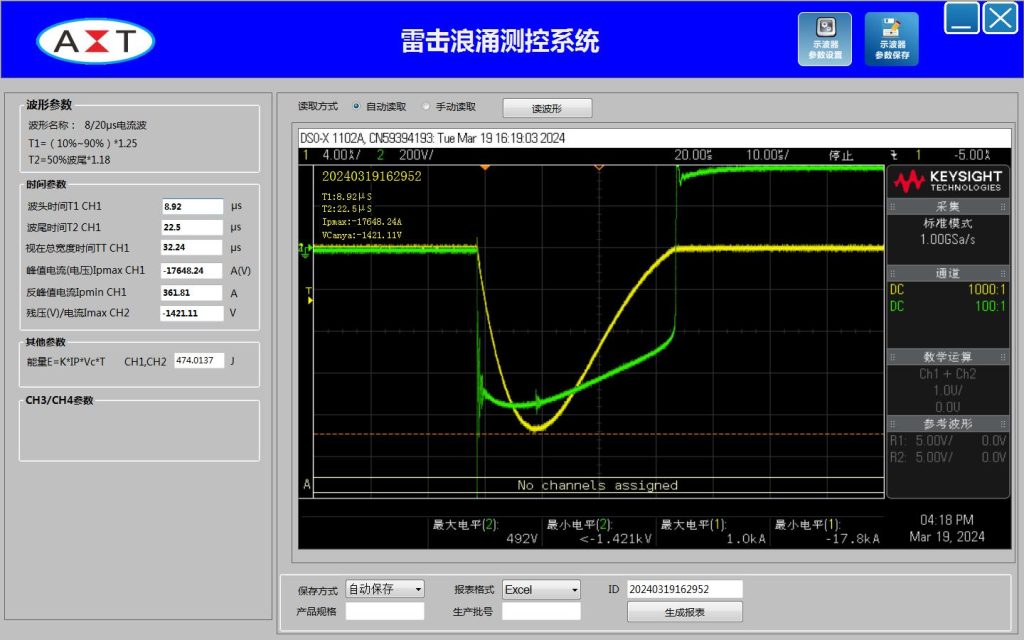

Испытание на имитацию удара молнии
Чертеж с размерами изделия
Меры предосторожности при установке
1, сетевые фильтры, установленные параллельно в линии, и помните.
2. Не соединяйте линии в обратном порядке или неправильно.
3, сетевой фильтр устанавливается на передней панели защищаемого оборудования, чем ближе, тем лучше.
4. Оборудование необходимо регулярно проверять и сразу же заменять после его порчи.
5. Помните, что нельзя работать с электричеством.
