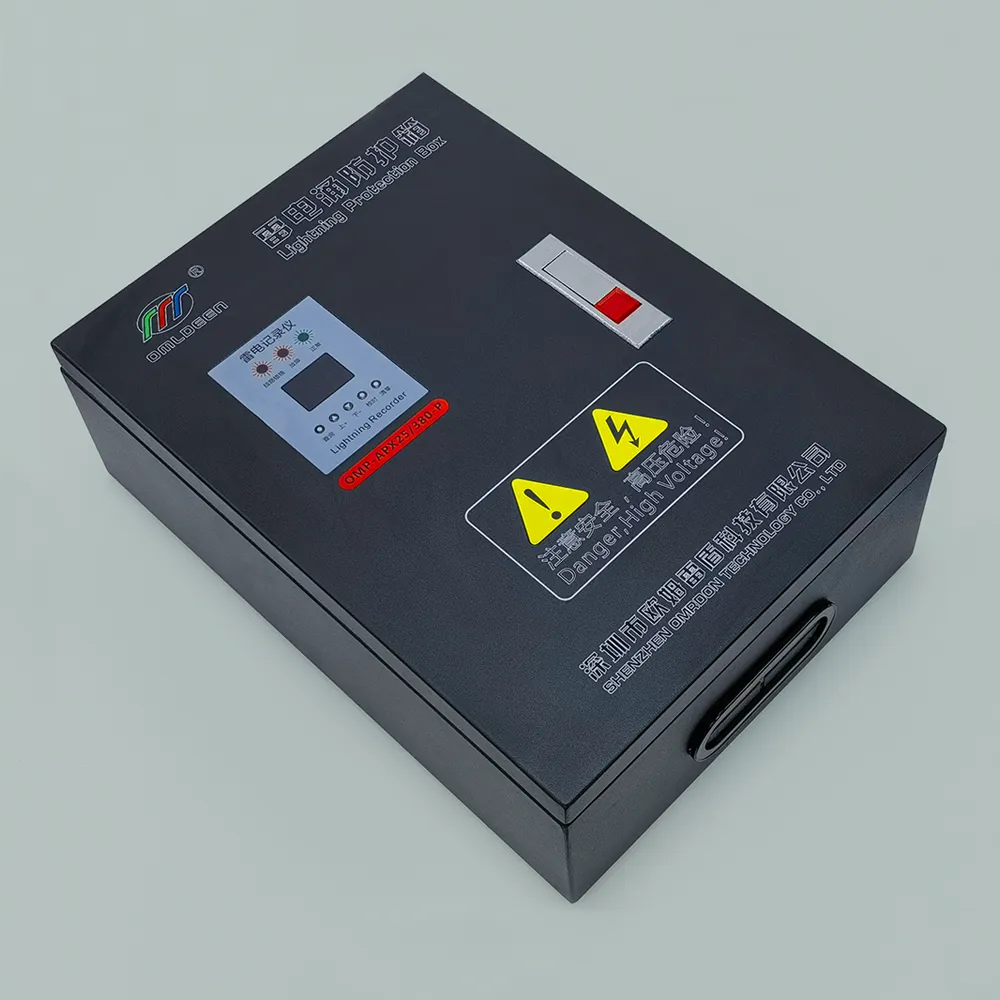

OMP-APX25/380-P, 25KA(10/350μs) T1雷电涌防护箱,交流电源防雷箱,复合型交流电源防雷箱
产品介绍
欧姆雷盾（OMRDON）T1级单相/三相雷电涌防护箱（Surge Protection Device BOX）适用于交流50Hz/60Hz,380V及以下的TN-S、TN-C-S、TT、IT等供电系统的防雷保护，用于LPZ0A或LPZB区与LPZ1区交界处，其设计依据符合GB18802.11，IEC61643-11技术标准。内置火花间隙防雷保护模块，外箱面板有数显雷击计录仪，记录雷电波冲击次数及日期,具有掉电记忆功能；并有接线正确性及工作状态、故障指示，方便查询及观测。
功能特点：
- 通流量大，残压低；最高可承受25KA（10/350μs）的雷电流冲击，动作响应时间小于100ns。
- T1级雷击冲击防护，具有过热保护功能。
- 带雷击记录仪，精确记录雷击次数及受雷击时间（精确到年月日时分秒）。
- 可视指示灯颜色表示保护的工作状态，绿色（正常）、红色（故障）。
- 具有遥信功能，可实现远程监控。
典型应用：
- 总配电柜线路
- LPZB区与LPZ1区交界处配电箱
雷击记录仪调试说明：
1、记录查询
在休眠状态下，随意按”功能”键一次唤醒，显示屏左下角两个字符，”y”时表示”年月日”，”H”时表示”时分秒”。 一次雷击记录分两帧显示，第一帧显示”雷击次数”和”年月日”，显示 5 秒；第二帧显示”雷击次数”和”时分秒”,显示 5 秒，循环显示两次。在未休眠之前按”下-“键向前翻页，按”上+” 键向后查询， 20 秒内不操作，进入休眠状态。如果雷击次数为0，则无日期及时间的显示。
2、时钟校准
在休眠状态下，按”校时”键屏幕被唤醒，屏幕左下角”y”是”年月日”,且”年”的数字在闪动；可通过”上+”或”下-“键进
行修正。依次按”校时”键校正”月日”。此后再按”校时”键，会转到第二帧校准”时分秒”，校正完成后，再按”校时”键一次，表示校时完成。
3 、计数清零
雷击记录仪可以存储5000条记录，当记录快满时要将记录仪清零，或者要设置一个新的记录起始时间,也需对记录仪”清零”操作. 在休眠状态下，按“清零”键，为免误操作，在首次按“清零”键三秒之后，再第二次按住“清零键两秒之后才会有效。”清零”后，已查不到雷击记录，显示雷击计数为0。
技术参数
| 名称 | T1级雷电涌防护箱 |
| 型号 | OMP-APX25/380-P |
| 保护模式 | L-N,L-PE ,N-PE |
| 标称工作电压 (Un) | 220VAC 50H/60Hz |
| 最大持续运行电压(Uc) | 320VAC 50H/60Hz |
| 电压保护水平Up（8/20μs） | ≤1.5KV |
| 标称放电电流 ( In)( 8/20μs) | 50KA (8/20μs) |
| 雷击脉冲耐流(Iimp)(10/350μs) | 25kA(10/350μs) |
| 响应时间 | ≤100 ns |
| 最大接入导线截面(L/N) | 35mm2 / 2 AWG |
| 后备保护空开选型 | D型63A～125A |
| 最大雷击计数次数 | 9999次 |
| 记录最小感应电流 | 200A (8/20μs),1kA (10/350μs) |
| 计数器灵敏度 | 0.2KA (8/20μs) |
| 雷击记录时间 | 年 月 日 时 分 秒 Y M D H m s |
| 雷击记录存储数量 | 5000条(内置E2ROM存储器，掉电记忆) |
| 工作环境 | -40℃～+85℃ ,30-90% |
| 外壳防护等级 | IP55 |
| 遥信端子接线 | COM:公共端，NO:常开，NC:常闭 |
| 遥信端子最大接入导线截面 | 1.5mm2 /16 AWG |
| 测试依据 | GB/T18802.11 、IEC 61643 -1 |
模拟雷电冲击测试

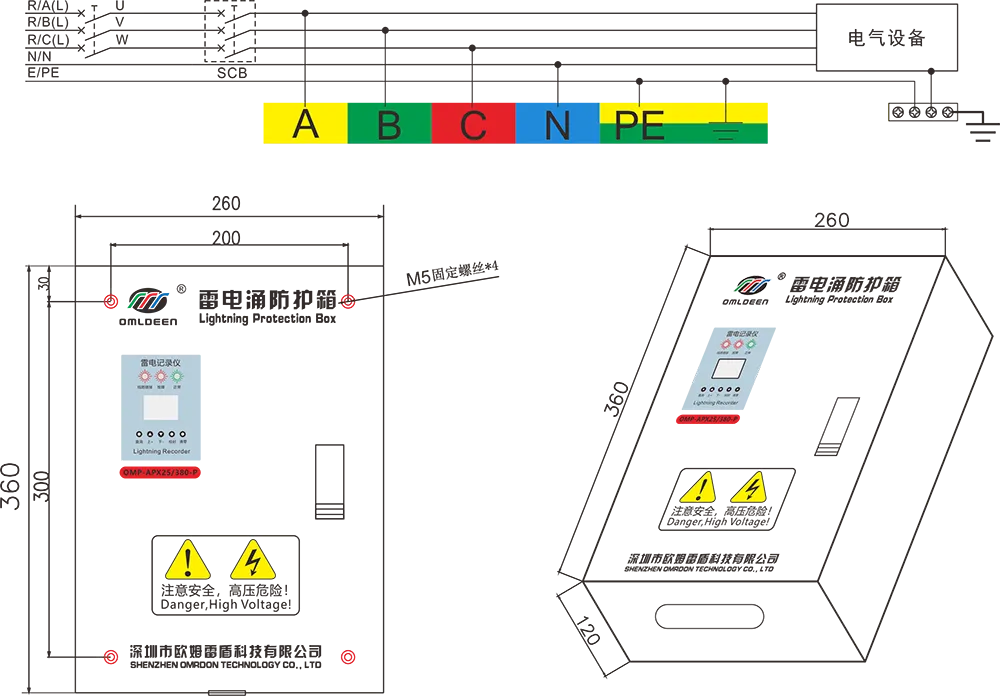

产品接线示意及尺寸图

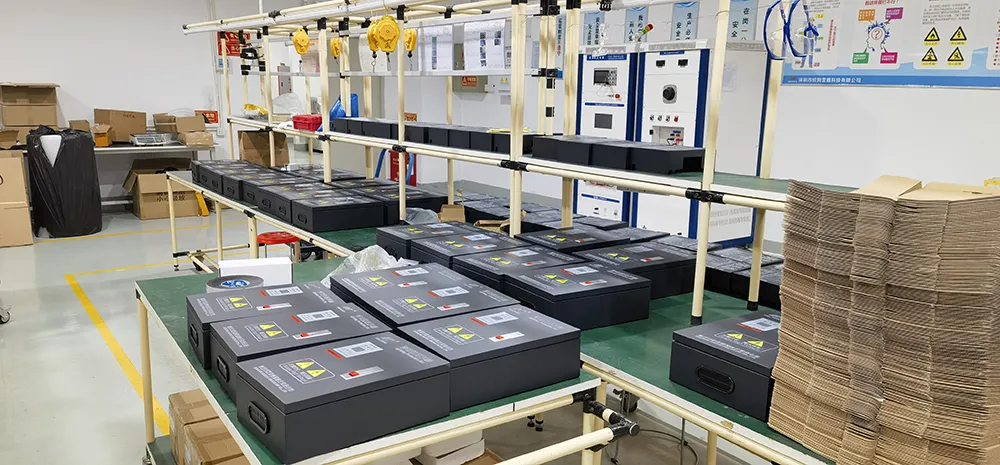

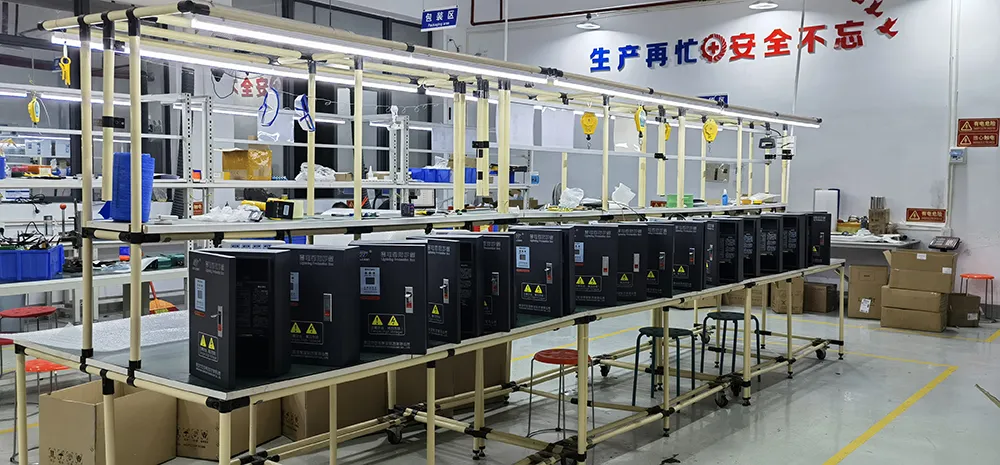

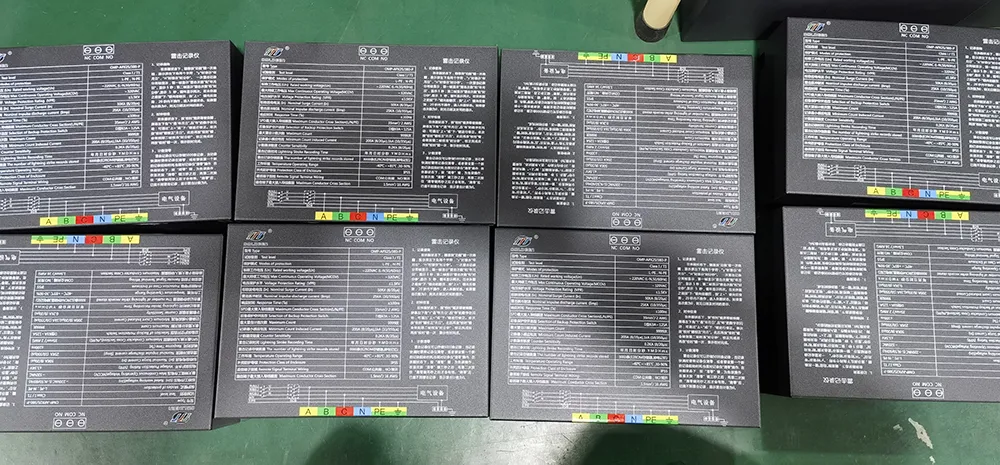

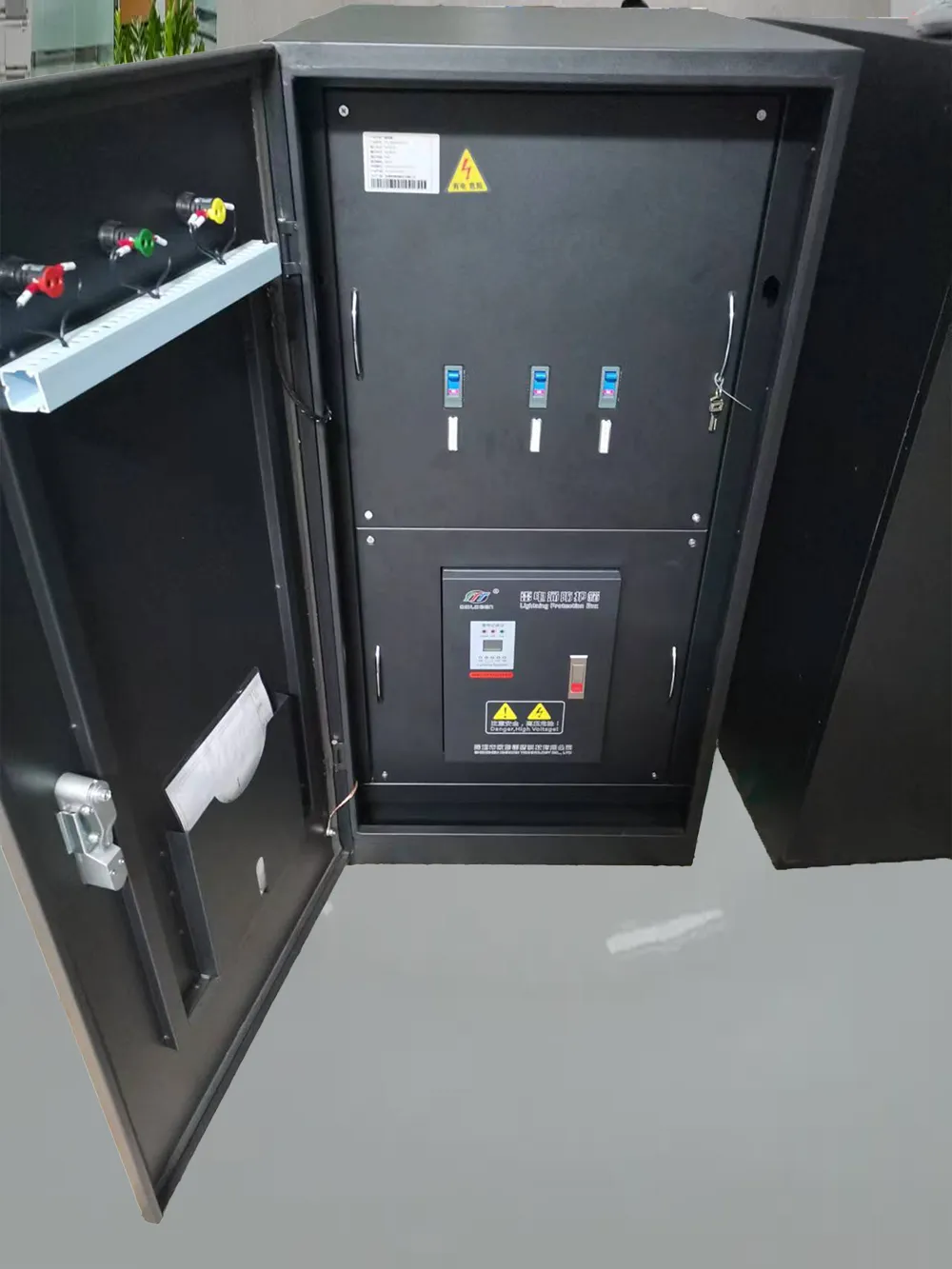

生产图片
安装注意事项
1、安装时必须断开电源，严禁带电操作。连接导线必须采用多股铜芯导线，导线截面积必须符合工程安装要求。
2、当红色指示灯亮或远端报警器发生报警时（当选装有遥信功能时），表示防雷箱已失效或线路出问题，须及时检修或更换。
3、本防雷箱无需特别维护，但应定期检查接线是否可靠、指示窗口是否正常。
