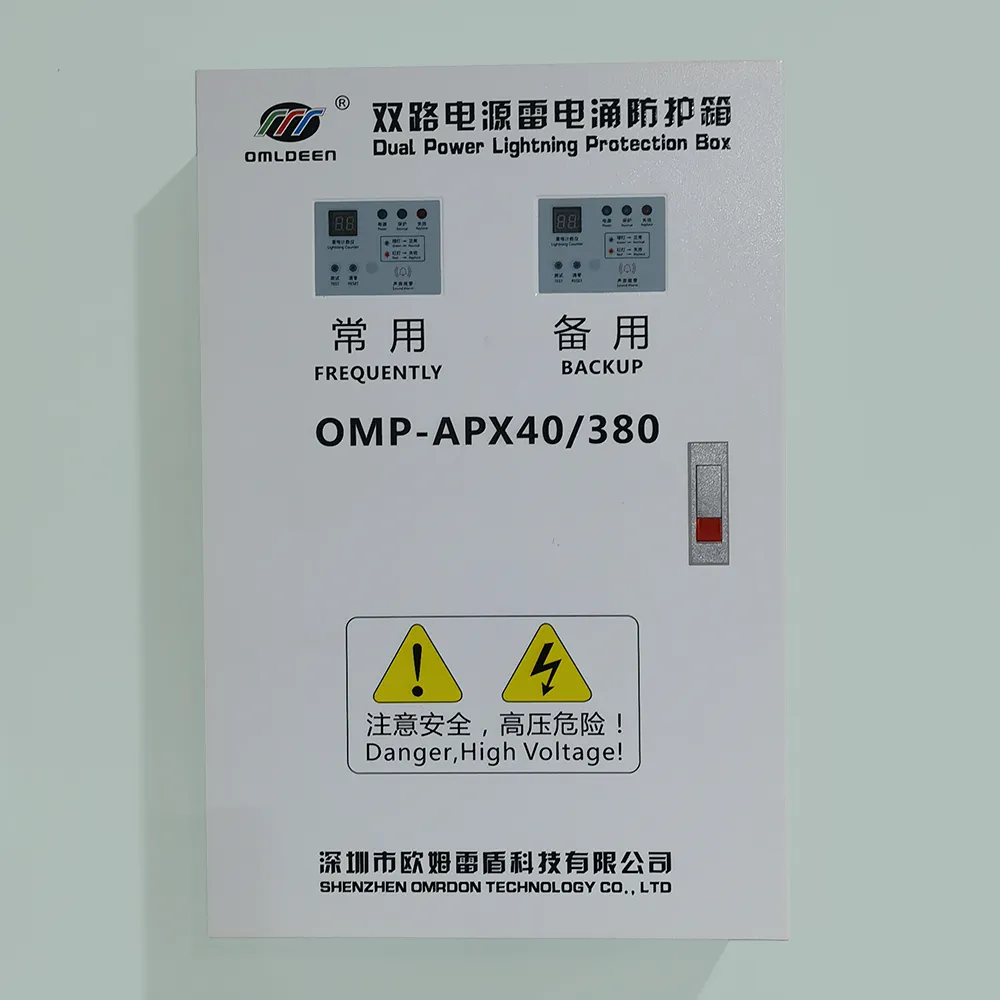

OMP-APX40/380，40KA，三相380V，交流电源防雷箱，双路电源防雷箱,地铁站/高铁站机房UPS双路防雷保护
产品简介：
双路电源雷电涌防护箱（Surge Protection Device BOX）适用于交流50Hz/60Hz,380V及以下的TN-S、TN-C-S、TT、IT等供电系统的防雷保护，其设计依据符合GB18802.11，IEC61643-11技术标准，可同时对两路三相电源进行电涌防护，具备本地声光告警和远程监测告警功能，抑制感应雷或操作过电压在供电网络和信息系统中产生的电磁感应过电压和过电流，使被保护设备始终处于安全被保护状态。
功能特点：
- 最高可承受40KA(8/20μs)雷电流冲击，动作响应时间小于25ns
- 具备常用（主路）和备路（备用）防雷开关/供电状态的实时监测及告警。
- 具备主路和备路防雷器状态的实时监测及告警。
- 雷击次数的监测，可记录雷击发生次数（最大99，可重置清零）
- 实时监测SPD工作及劣化状态，绿灯亮（电源工作/防雷器工作正常）、红灯亮(SPD故障并伴随有声音报警。
- 当SPD故障、损坏的情况下，SPD立即自动脱离电路且不对原电源系统及设备造成影响。
典型应用：
- 地铁站/高铁站机房UPS双路防雷保护
- 常用/备用双路输出切换配电柜
技术参数
| 名称 | 双路电源防雷箱 |
| 型号 | OMP-APX40/380 |
| 保护模式 | L-PE ，L-N，N-PE |
| 标称工作电压 (Un) | 220VAC 50H/60Hz |
| 最大持续运行电压(Uc) | 385VAC 50H/60Hz |
| 电压保护水平Up（8/20μs） | ≤1.6KV |
| 标称放电电流 (In)(8/20μs) | 20KA (8/20μs) |
| 最大放电电流（lmax） | 40KA (8/20μs) |
| 响应时间 | ≤25 ns |
| 最大接入导线截面(L/N) | 6mm² |
| 后备保护空开选型 | D型25A～32A |
| 雷击记录仪 | 双路，最大99次（可重置） |
| 相对湿度 | 95% |
| 工作环境 | -40℃～+85℃ |
| 安装 | 挂墙式，螺丝固定 |
| 外壳防护等级 | IP55 |
| 遥信端子接线 | COM:公共端，NO:常开，NC:常闭 |
| 遥信端子最大接入导线截面 | 1.5mm2 /16 AWG |
| 外壳材料 | 喷粉金属板（潘通428C白色） |
| 产品尺寸 | 600*400*150mm |
| 测试依据 | GB /T18802.11 、IEC 61643 -11 |
产品尺寸图
安装注意事项：
1、安装时必须断开电源，严禁带电操作。
2、连接导线必须采用多股铜芯导线，导线截面积必须符合工程安装要求。安装时注意进线零火线分别接防雷箱内端子排的L/N接线端子，PE地线接防雷箱的PE接地铜排,不能接反或漏接。
3、当指示灯绿灯亮时，表示电源及防雷器工作正常；当红亮时，则表示内部防雷器线路故障或已失效,须及时排查检修或更换。
4、当远端报警器发生报警时，表示防雷箱已失效或线路出问题(并有蜂鸣器声音报警)，须及时检修或更换。
5、雷击计数器有数字显示(1-99)时,表示有雷电流通过;可通过防雷箱盖面板的复位键进行清零复位,计数器将重新计数.
6、防雷箱无需特别维护，但应定期检查接线是否可靠、指示灯是否正常。
