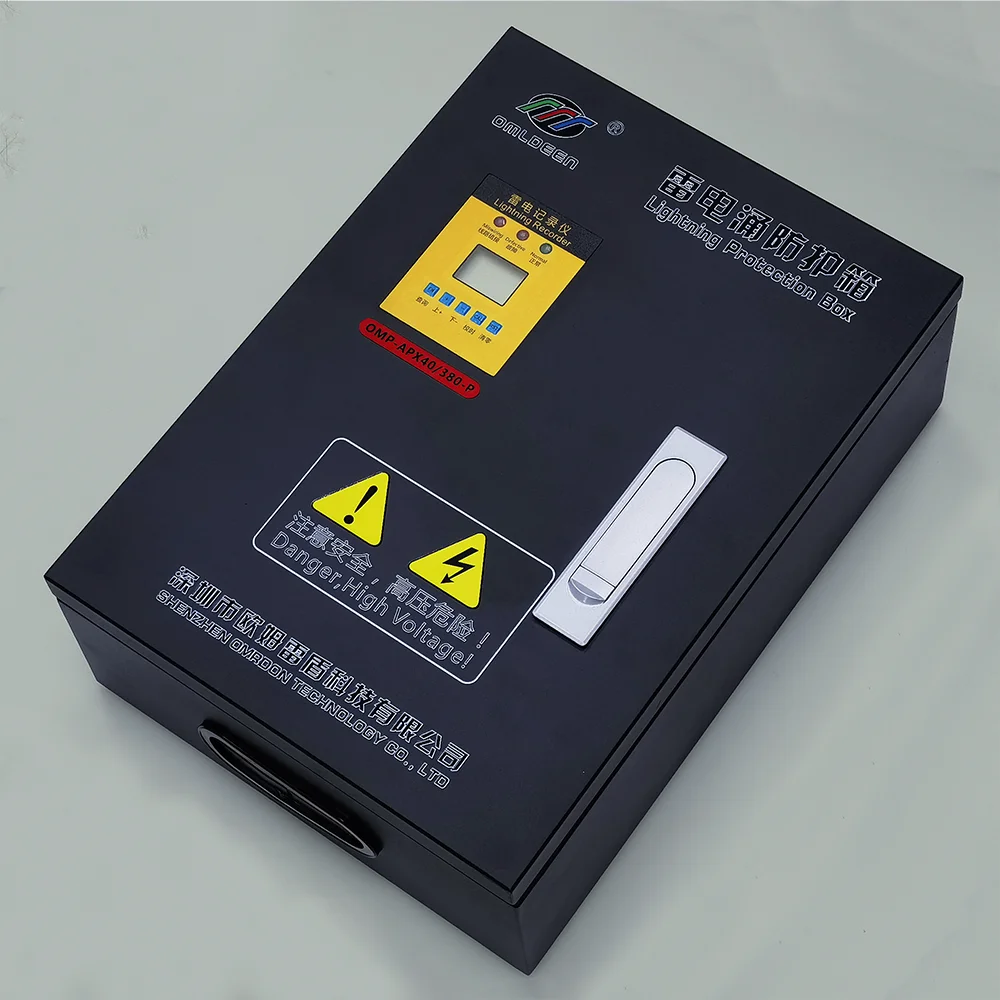

T1+T2级雷电涌防护箱 OMP-APX40/380-P，40KA电源防雷箱，雷击日期记录,远程监测，用于低压电力配电柜/箱浪涌保护。
产品介绍
欧姆雷盾（OMRDON）OMP-APX40/380-P, T1+T2级40KA电源防雷箱是一款集高强度雷电流泄放、远程监测与远程告警于一体的高性能电涌保护器。该产品专为现代电气系统的雷电防护需求设计，适用于交流380V及以下的各类低压配电系统，包括TN-S、TN-C-S、TT、IT等制式。其核心设计融合了T1级（10/350μs）直击雷防护与T2级（8/20μs）感应雷防护，能够在LPZ0与LPZ1/LPZ2区域交界处提供全面而可靠的过电压保护。
产品严格遵循GB/T18802.11及IEC61643-11等国内外标准，内置失效脱离装置，在模块因过流、过热或老化失效时自动从电网隔离，并伴有红色故障指示灯警示，有效防止因保护器失效引发的二次事故。此外，集成的高精度雷击记录仪可详细记录每次雷击事件的发生时间与次数，LCD屏幕，数据随时查询，为系统运维与雷电风险分析提供可靠依据。
无论是在通信基站、电力配电系统、工业自动化设备，还是智能建筑、交通信号系统中，T1+T2 40KA电源防雷箱都能为用户提供稳定、安全、智能的防雷保护解决方案。
功能特点：
✅ 双重防护，安全可靠
- T1+T2级保护：结合一级(10/350μs)与二级(8/20μs)防雷技术，提供全方面雷电流疏导与电压限制。
- 高通流容量：最大可承受40KA(8/20μs)雷电流冲击，响应时间≤25ns，残压低至≤1.5KV。
✅ 智能监测，一目了然
- 内置雷击记录仪：精确记录雷击次数与时间（年/月/日/时/分/秒），支持存储5000条记录，方便运维与故障分析。
- 双色指示灯：绿色表示运行正常，红色表示模块失效，实时状态一目了然。
- 远程通信接口：支持COM/NO/NC信号输出，可实现远程监控与报警。
✅ 坚固耐用，适用广泛
- 防护等级IP55：防水防尘，适用于户外或恶劣电气环境。
- 宽温工作范围：-40℃ ~ +85℃，适应多种气候条件。
- 自动脱离机制：防雷模块失效时自动脱离电网，避免故障扩大。
典型应用场景：
- 通信基础设施：为移动通信基站、光缆中继站、微波站的交流配电系统提供主级防雷保护，保障网络持续运行。
- 数据中心与机房：安装于配电柜进线端，保护服务器、存储及网络设备免受雷电过电压损害。
- 工业自动化系统：适用于PLC控制柜、变频器、生产线主电源入口，防止雷击导致的生产中断与设备损坏。
- 新能源设施：为光伏电站逆变器交流侧、充电桩配电系统提供可靠的雷电流泄放通道。
- 智能建筑与公共设施：用于楼宇总配电箱、安防系统、电梯机房的电源防护，提升整体建筑电气安全。
- 交通系统：保护高速公路隧道电力、信号灯控制柜、轨道交通辅助供电设备等关键设施。
雷击记录仪调试说明：
1、记录查询
在休眠状态下，随意按”功能”键一次唤醒，显示屏左下角两个字符，”y”时表示”年月日”，”H”时表示”时分秒”。 一次雷击记录分两帧显示，第一帧显示”雷击次数”和”年月日”，显示 5 秒；第二帧显示”雷击次数”和”时分秒”,显示 5 秒，循环显示两次。在未休眠之前按”下-“键向前翻页，按”上+” 键向后查询， 20 秒内不操作，进入休眠状态。如果雷击次数为0，则无日期及时间的显示。
2、时钟校准
在休眠状态下，按”校时”键屏幕被唤醒，屏幕左下角”y”是”年月日”,且”年”的数字在闪动；可通过”上+”或”下-“键进
行修正。依次按”校时”键校正”月日”。此后再按”校时”键，会转到第二帧校准”时分秒”，校正完成后，再按”校时”键一次，表示校时完成。
3 、计数清零
雷击记录仪可以存储5000条记录，当记录快满时要将记录仪清零，或者要设置一个新的记录起始时间,也需对记录仪”清零”操作. 在休眠状态下，按“清零”键，为免误操作，在首次按“清零”键三秒之后，再第二次按住“清零键两秒之后才会有效。”清零”后，已查不到雷击记录，显示雷击计数为0。
技术参数
| 型号 Type | OMP-APX40/380-P |
| 试验级别 | ClassⅠ+Ⅱ / T1+T2 |
| 保护模式 | L-N，N-PE |
| 标称工作电压 (Un) | ~220VAC (L-N,50/60Hz) |
| 最大持续工作电压 (MCOV) | ~385VAC ( L-N)，~255VAC (N-PE) |
| 电压保护水平 （VPR） | ≤1.8KV( L-N)， ≤1.5KV(N-PE) |
| 标称放电电流 (In) | 20KA@8/20μs |
| 最大放电电流 (Imax) | 40KA @8/20μs |
| 雷击冲击电流 (Iimp) | 15KA@10/350μs |
| 响应时间 (Ta) | ≤25ns |
| 最大接入导线截面 (L/N) | 35mm2 |
| 后备保护空开选型 | D型25A ~ 32A |
| 最大雷击计数次数 | 9999次 |
| 记录最小感应电流 | 200A@8/20μs,1kA@10/350μs |
| 计数器灵敏度 | 0.2KA@8/20μs |
| 雷击记录时间 | 年 月 日 时 分 秒 Y M D H m s |
| 雷击记录存储数量 | 5000条(内置E2ROM存储器,掉电记忆) |
| 工作环境 | -40℃ ~ +85℃,30-90% |
| 外壳防护等级 | IP55 |
| 遥信端子接线 | COM:公共端，NO:常开，NC:常闭 |

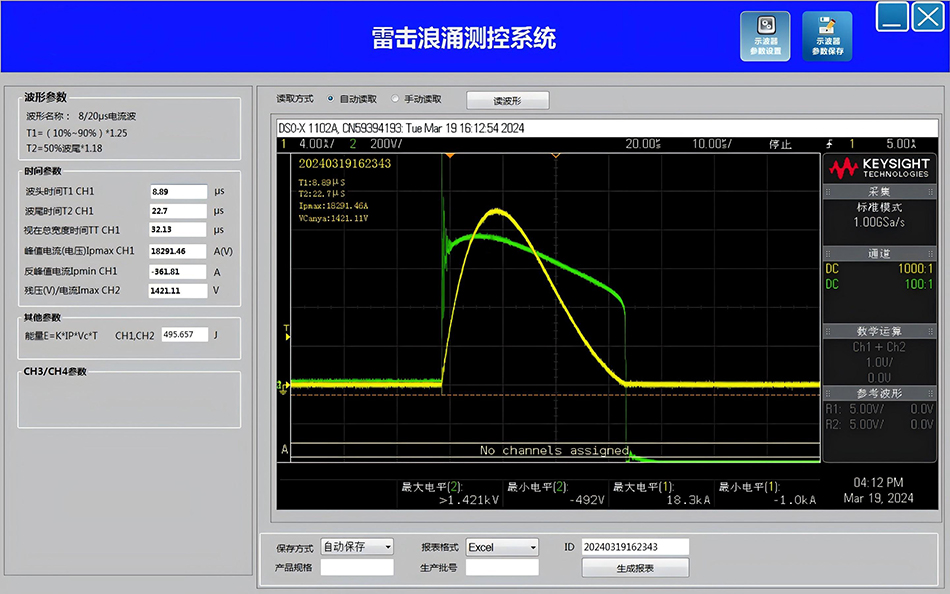

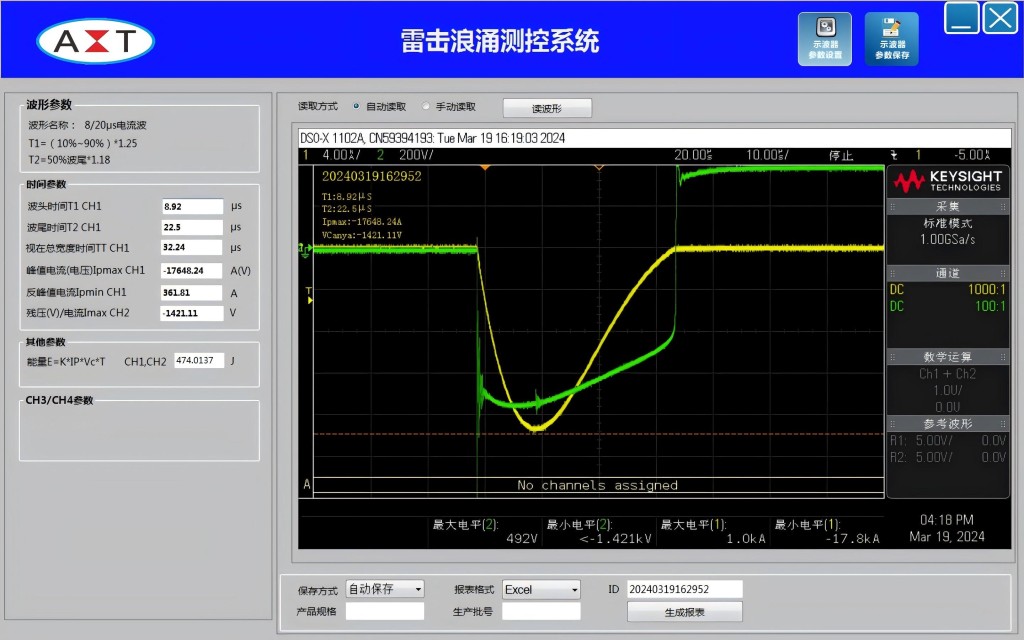

模拟雷电冲击测试

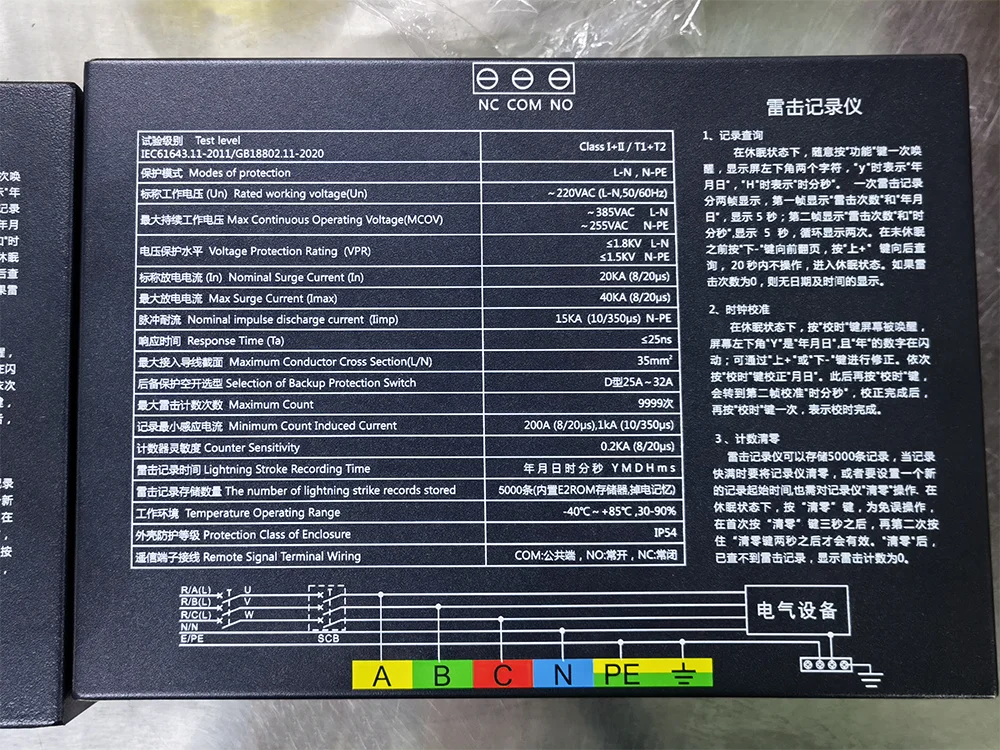

产品接线示意及尺寸图

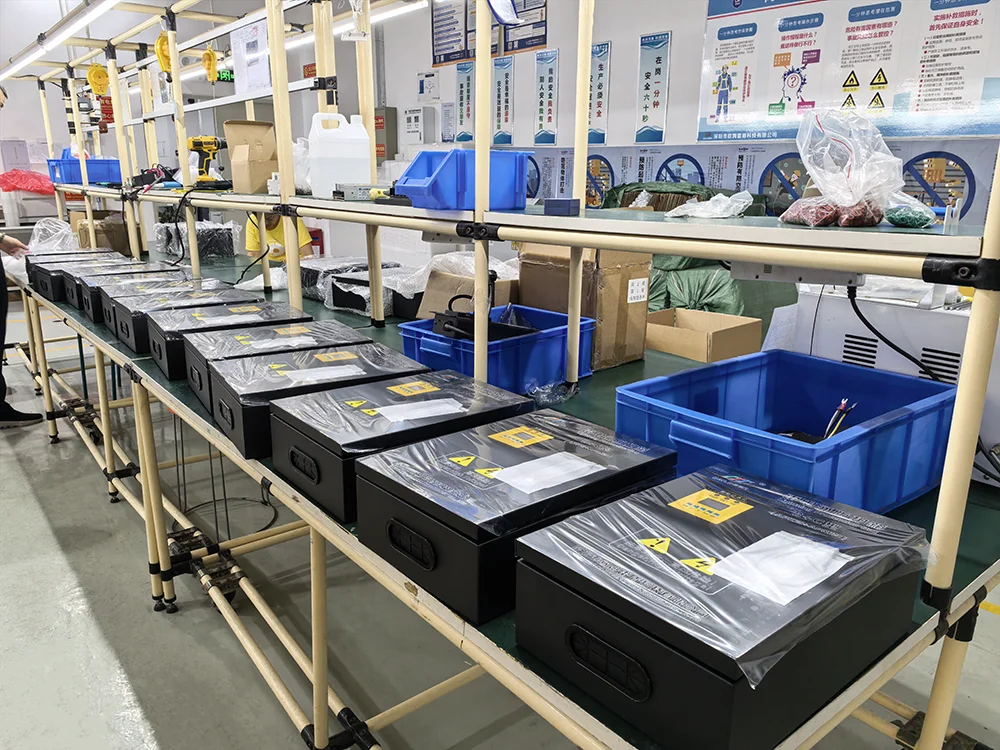

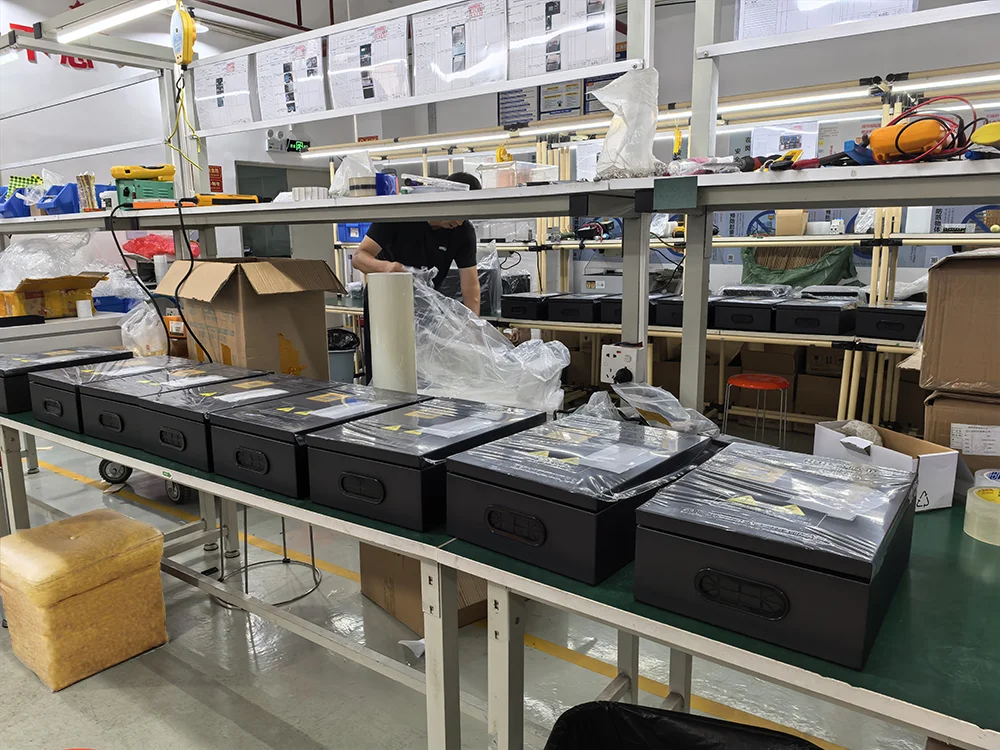

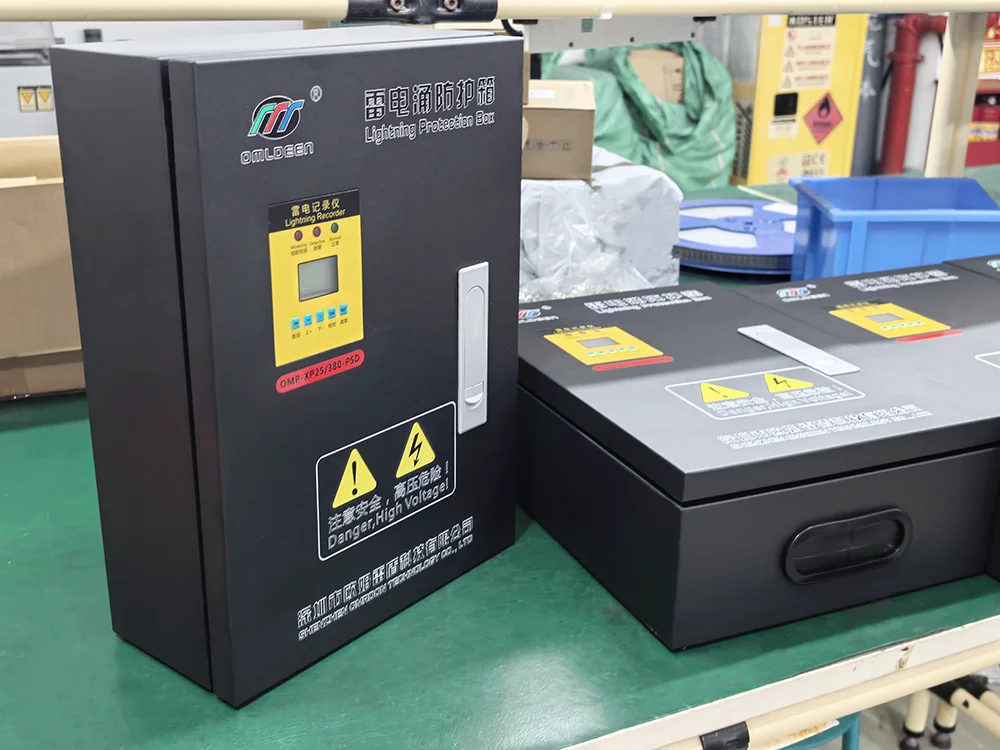

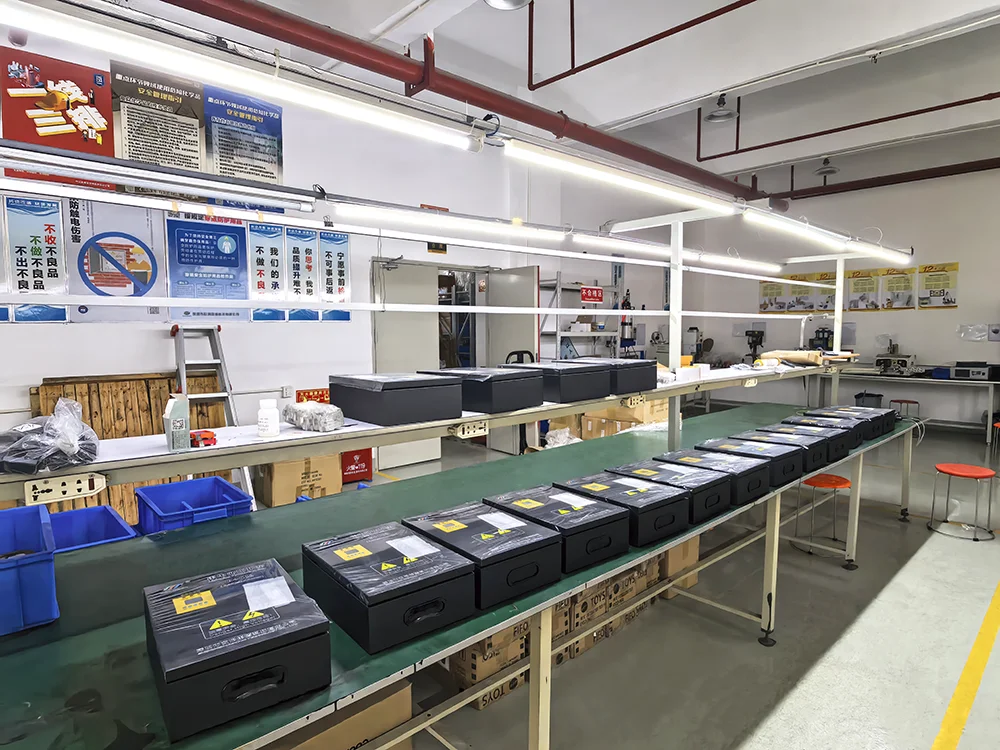

生产图片
📦 安装前注意事项
- 务必在断电情况下安装，严禁带电操作。
- 使用符合规格的多股铜芯导线，建议截面积≥16mm²。
- 建议搭配D型25A~32A后备保护空开使用。
🔧 安装步骤简介
- 选择安装位置（建议靠近进线端或设备前端）。
- 正确连接L、N、PE线，紧固接线端子。
- 接通电源，观察指示灯是否为绿色。
- 如需远程报警，连接COM/NO/NC至监控系统。
📅 雷击记录仪使用说明
- 查询记录：按“功能”键唤醒，屏幕分两屏显示雷击时间与次数。
- 时间校准：按“校时”键进入校准模式，依次设置年月日、时分秒。
- 记录清零：长按“清零”键（防误触设计），清空记录并重置计数器。
维护与故障处理
🛠 日常维护
- 定期检查接线是否松动、指示灯是否正常。
- 清洁外壳，确保通风与散热良好。
- 如遇雷击频繁地区，建议每1–2年进行专业检测。
🚨 常见故障与处理
| 现象 | 可能原因 | 处理建议 |
|---|---|---|
| 红灯常亮 | 防雷模块失效/线序接错 | 立即检查线路或联系技术支持 |
| 远程报警触发 | 线路异常或模块故障 | 检查线路或联系技术支持 |
| 记录仪无显示 | 记录仪内置锂电池电量不足或电量耗尽（正常可用3-5年). | 请拆开箱体前盖面板后面的小盒子，更换电池(CR123A)后显示屏点亮，如无变化，请联系技术支持。注意：操作前请断开所有主电源，务必用电笔或万用表确认。 |
