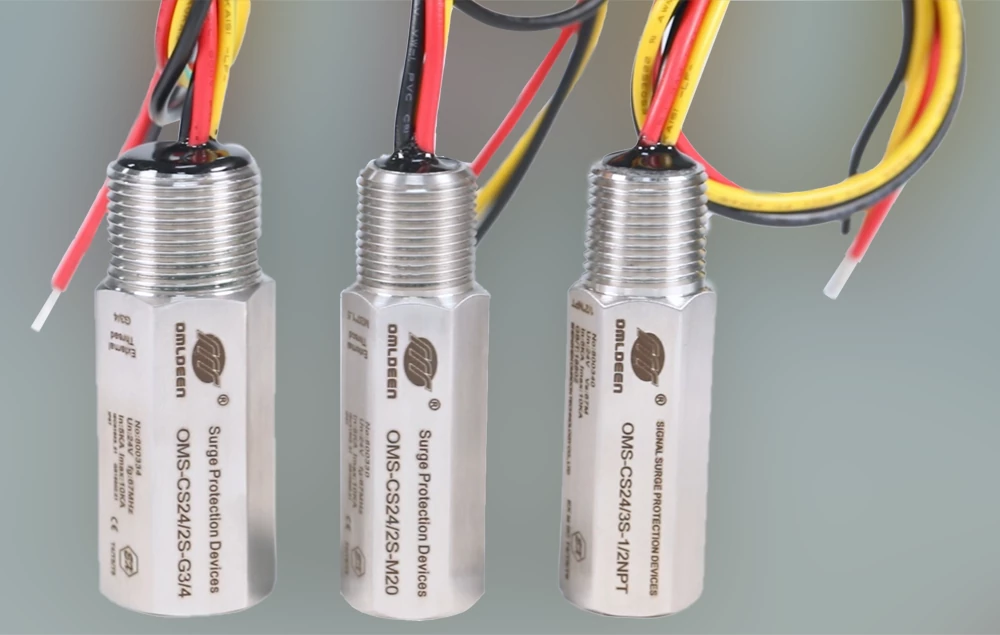

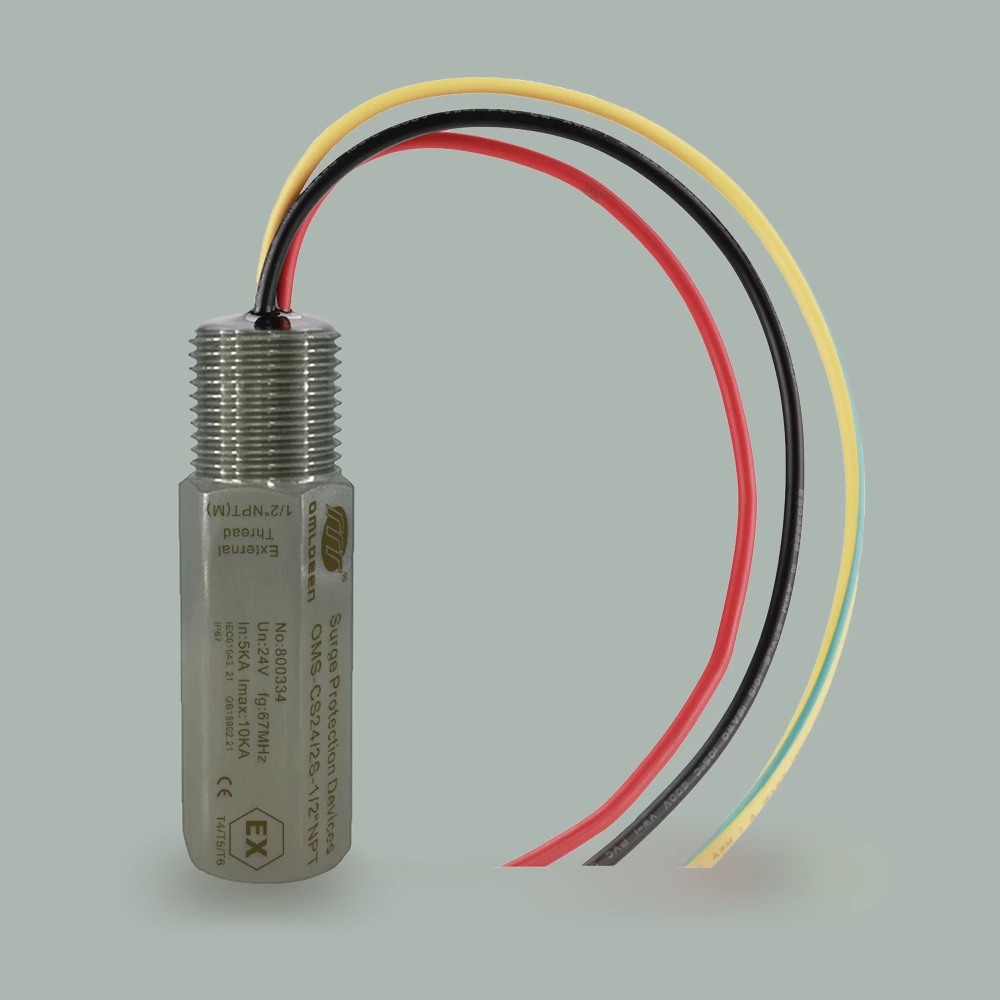

OMS-CS24/2S-1/2NPT （M20*1.5,G1/2,G3/4螺纹）防爆管式瞬态电涌保护器,防爆信号防雷器，适用于工业测控系统与防爆环境
产品简介：
欧姆雷盾（OMEDON） OMS-CS24 10KA EX 系列防爆管式瞬态电涌保护器，是一款专为工业测控系统与防爆环境设计的高可靠电涌防护设备。该产品采用全密封304不锈钢外壳，具备卓越的防爆、防腐蚀与防潮性能，适用于石油、化工、天然气、电力等行业的危险区域（Zone 1/2），为传感器、变送器、信号回路等关键设备提供强有力的过电压保护。
本产品不仅具备高达10KA的泄流能力与≤1ns的快速响应特性，还支持多种螺纹接口与工作电压可选，安装灵活，兼容性强。OMS-CS24 10KA EX 是您在严苛工业环境中实现系统长期稳定运行的理想防护解决方案。
功能特点：
- ✅ 高可靠性防爆设计：适用于GB/IEC防爆标准，保护仪表在易燃易爆环境中安全运行。
- ✅ 强大泄流能力：最大冲击电流10KA，有效抵御雷电感应与操作过电压。
- ✅ 快速响应：≤1ns的响应时间，确保设备在瞬态过电压中受到即时保护。
- ✅ 低插入损耗：≤0.2dB，不影响信号传输质量。
- ✅ 全金属密封结构：304不锈钢外壳，耐腐蚀、防潮、抗震动，适用于恶劣工业环境。
- ✅ 灵活安装：支持多种螺纹接口可选(M20*1.5、G1/2″、G3/4″、1/2″NPT).，可定制化适配不同现场安装需求。
典型应用
- 工业自动化系统中的传感器与变送器
- 石油、化工、天然气等防爆环境中的仪表设备(如：温度计、液位计、流量计)
- 现场总线、模拟信号回路、控制系统的瞬态过电压保护
技术参数
| 参数类别 | 规格说明 |
|---|---|
| 型号 | OMS-CS24/2S（EX） |
| 保护回路 | 1通道 |
| 测试等级 | B2、C2、D1 |
| 额定工作电压 | 24V（可选6V/12V/24V/48V） |
| 最大持续工作电压 | 32V |
| B2 冲击耐压电压（Uoc）X-C | 6KV （10/700μs） |
| C2 标称浪涌冲击电流（In）X-C | 5KA (8/20μs:5kA & 1.2/50μs: 10kV) |
| C2 最大浪涌冲击电流（Imax）X-C | 10KA （8/20μs） |
| D1 雷击冲击电流（Iimp）X-C | 1KA (10/350μs) |
| 电压保护水平(Up) X-X | ≤60V |
| 响应时间 | ≤1ns |
| 额定负载电流 | 1A |
| 绝缘电阻 | ≥100MΩ |
| 电容值 | ≤1pF |
| 插入损耗 | ≤0.2dB @ 10MHz |
| 螺纹接口类型 | M20×1.5、1/2NPT、G1/2、G3/4（支持定制） |
| 防爆等级 | Ex ia IIC T4 |
| 外壳材质 | 304不锈钢 |
| 引出线规格 | 16AWG，长度150mm±10% |
| 接地方式 | 专用接地线 |
| 防护等级 | IP67 |
| 工作温度 | -40℃ ~ +85℃（海拔≤4km） |
| 环境湿度 | 30%~90% RH |
| 认证标准 | CE、RoHS、FCC、ISO9001:2015 |
| 符合标准 | GB/T18802.21、IEC61643-21 |
| 产品重量 | 约138g |

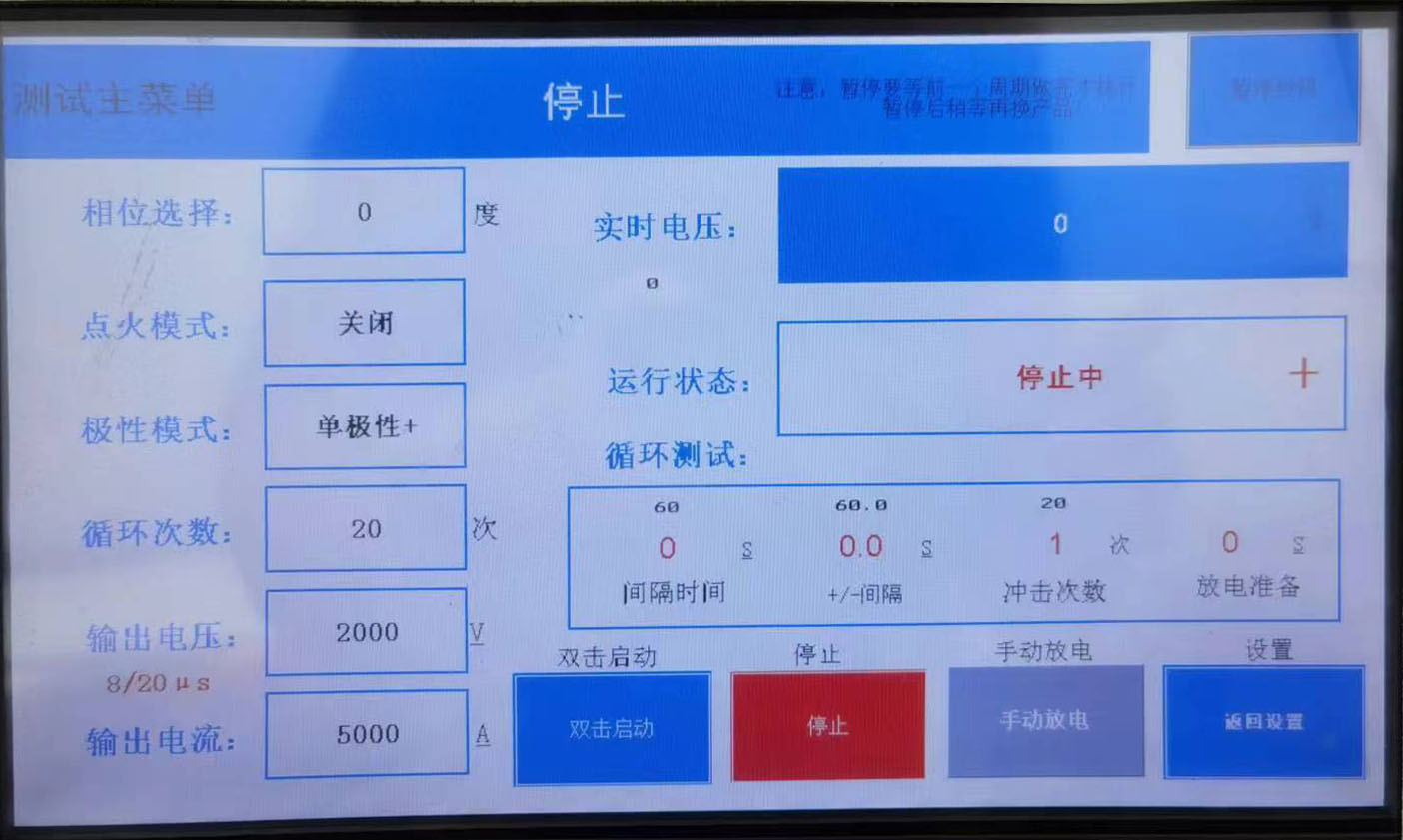

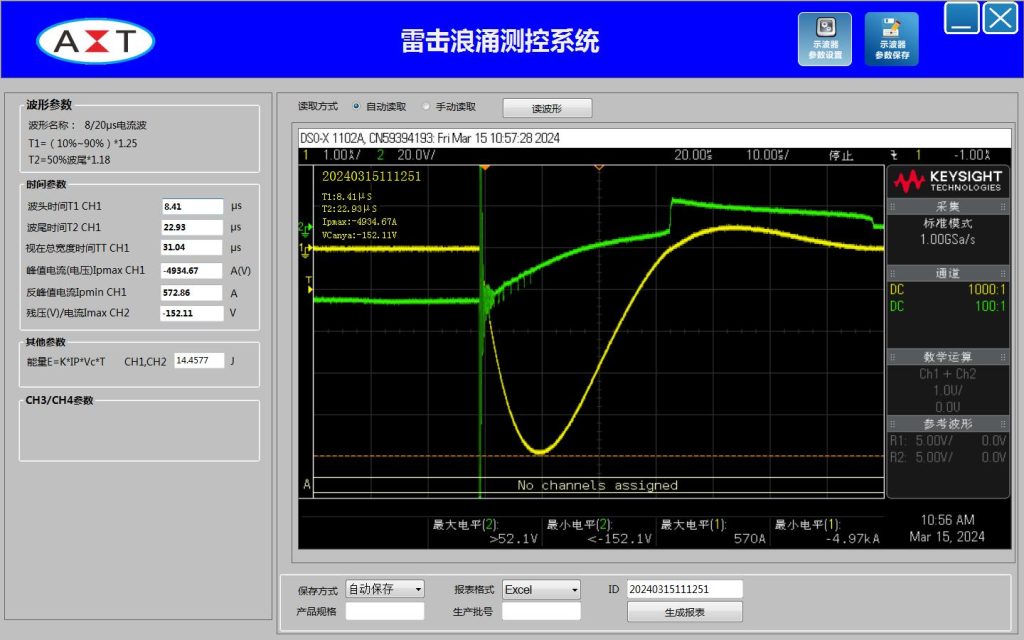

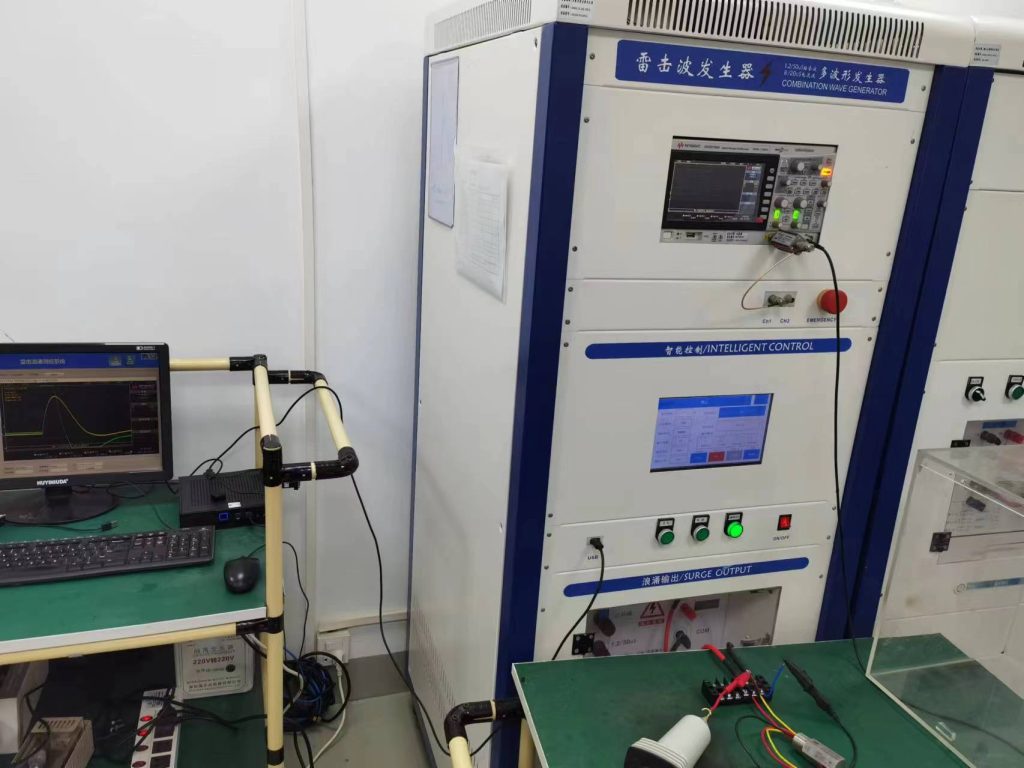

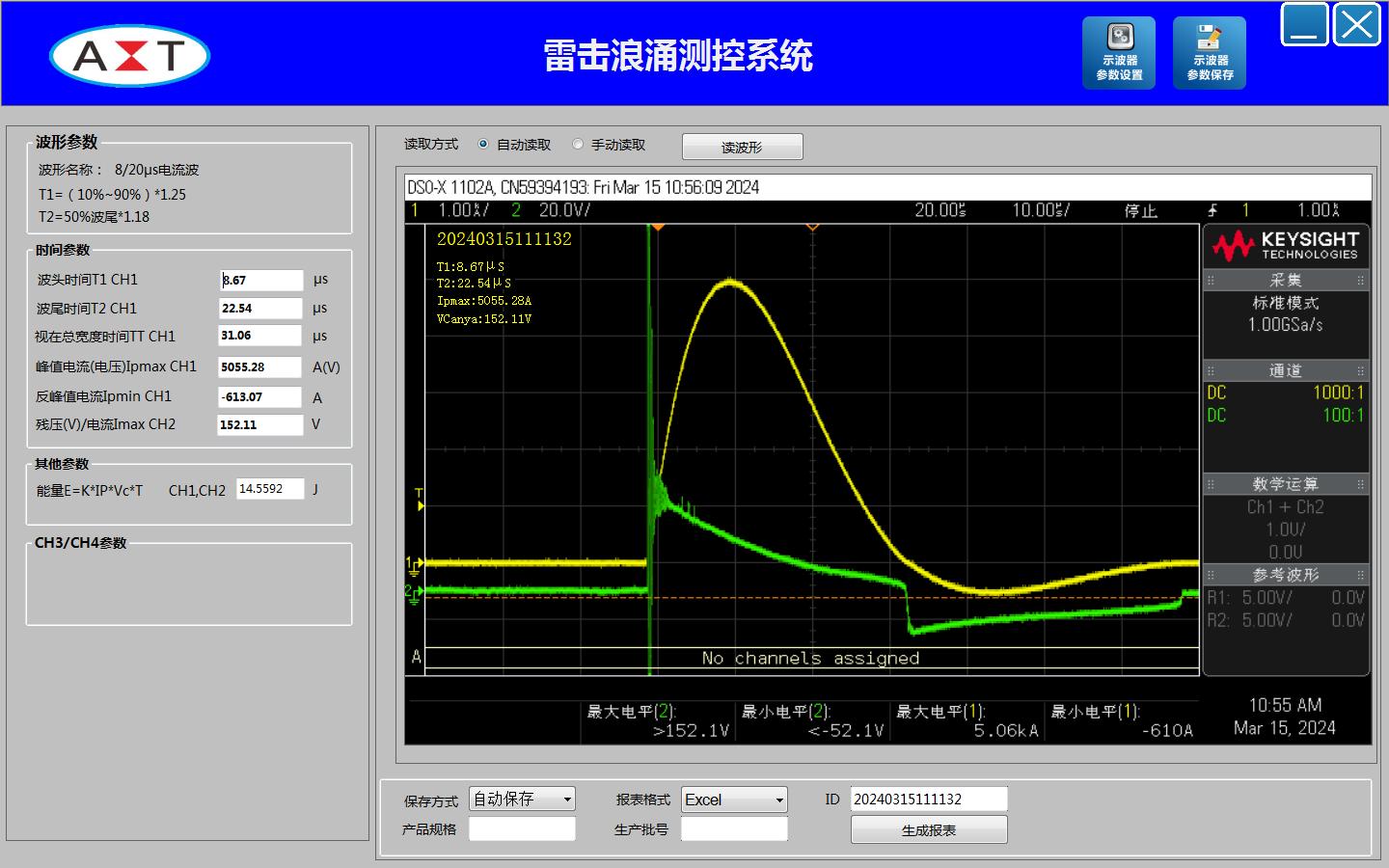

模拟雷电冲击测试

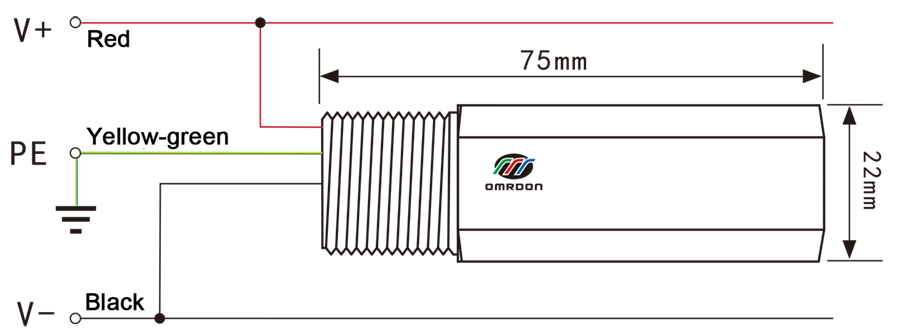

产品尺寸及接线图
安装指导

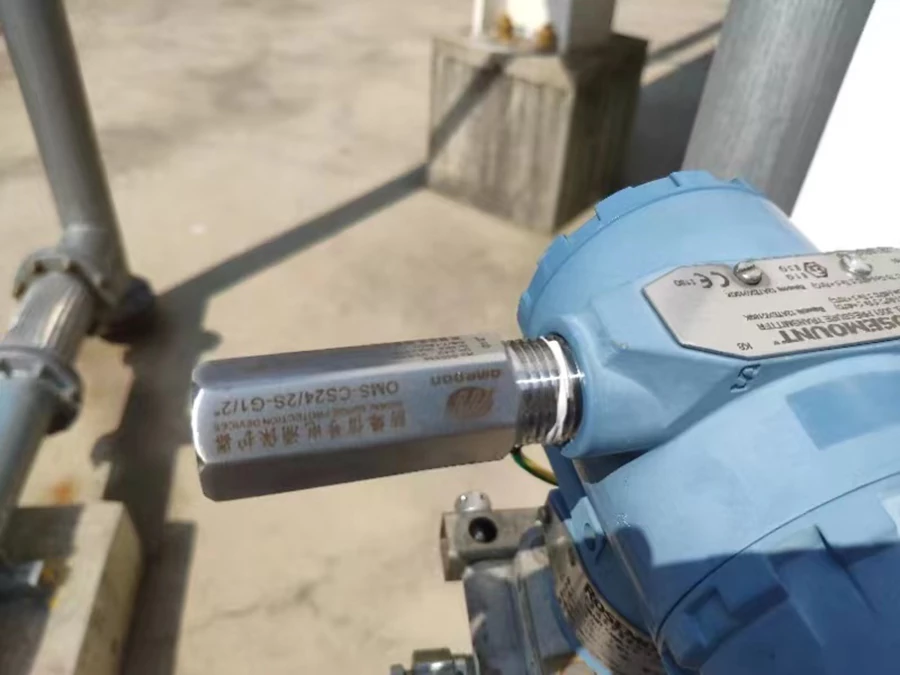

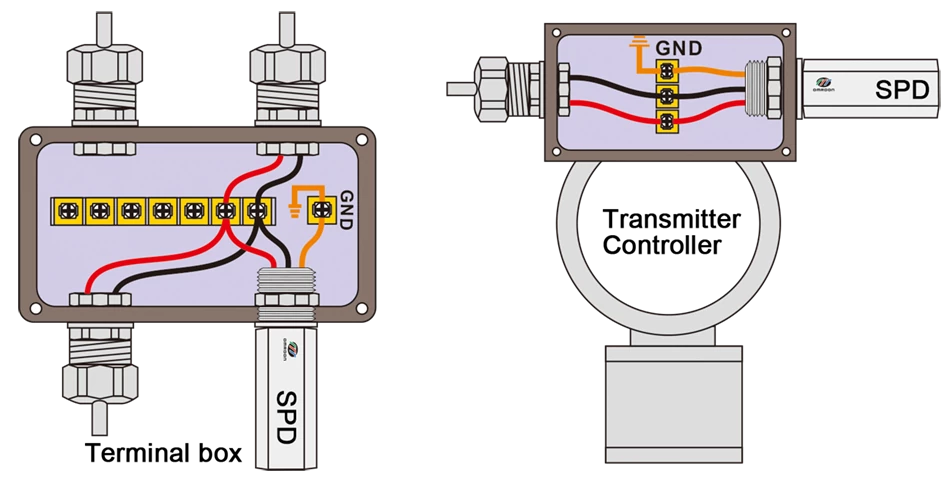

● 本保护器外壳由抗腐蚀不锈钢制成，可直安装于现场传感器或设备接线盒内，替代传统电缆密封接头，接线端子并联接入信号回路。
● 接地线应尽量短且直接，确保良好接地效果。
● 产品免维护，若系统出现传输异常，更换保护器后恢复正常，则说明保护器已损坏，需更换。
