6V，12V，24V, 48V 测控信号系统用7mm超薄信号防雷器，20KA，2线制（1通道），直插式接线，无需拧螺丝、方便又省时省工。
产品简介：

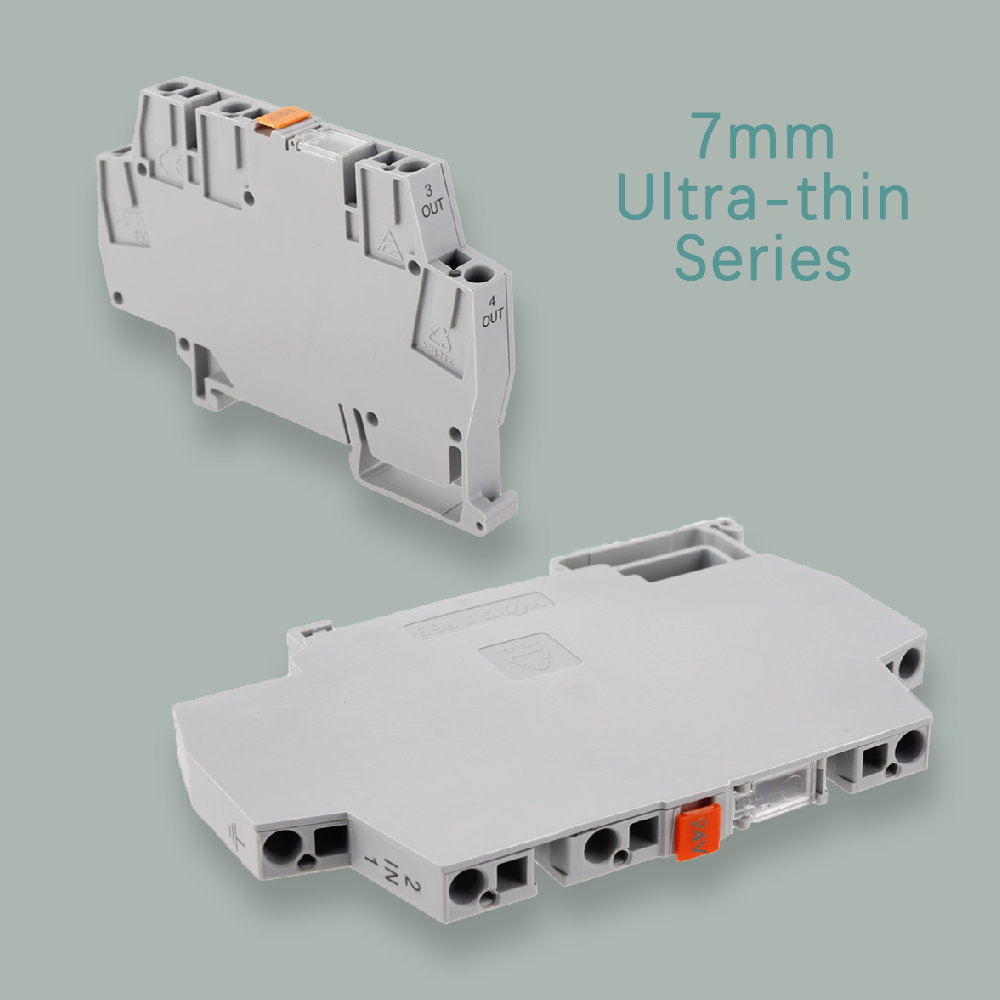

OMRDON超薄系列信号电涌保护器(SPD、浪涌保护器）设计为7mm超薄外壳，不占用安装空间，采用直接插入笼式端子，接线非常方便，无需拧螺丝，节省安装时间。
该系列产品主要适用于测控系统RS485/422 CAN总线、4-20mA等模拟信号、开关信号线路的雷电电磁脉冲（LEMP）浪涌保护，安装在防雷区1-2区和2-3区。
功能特点：
- 保护1个回路(单通道）。
- 最大浪涌冲击电流20KA。
- 内置过流、过热熔断/脱扣保护功能。
- 7mm超薄外壳，不占空间。
- 直接插入笼式端子，无需拧螺丝。
- 多种工作电压选择：（6V/12V/24V/48V/110V）。
- 符合CE、RoHS和FCC标准。
典型应用：
- RS485
- 4-20mA
- AI（模拟信号）
- DI （数字信号）
- 开关信号
技术参数：
电气参数
| 型号 | OMS-CS24/2S-UT2 |
| 测试级别 | B2,C2,D1 |
| 标称工作电压（Un） | 24 V |
| 最大持续工作电压（UC） | 33 V |
| B2耐冲击电压（Uoc） | 6KV (10/700μs) @X-PE |
| C2标称浪涌冲击电流（In） | 10KA (8/20μs) |
| C2最大浪涌冲击电流（Imax） | 20KA (8/20μs) |
| D1雷击冲击电流（Iimp） | 2.5KA (10/350μs) |
| 电压保护等级（Up） | X-X≤60V，X-PE≤650V |
| 响应时间（Ta） | ≤1 ns |
| 标称电流（IL） | 1A |
| 串联电阻 | 3.3 Ω |
| 典型电容 | ≤1pf |
| 插入损耗 | ≤0.2 dB |
| 频率范围 | 10 MHz |
机械参数
| 接口方式 | 直接插入笼式端子 |
| 外壳材料 | PA66 UL94-V0 |
| 通过接地 | DIN导轨/端子 |
| 尺寸 | 64*7*93mm |
| 重量 | 60g [0.15 Ibs] |
环境规范
| 温度工作范围 | -40 ~ +85℃,Altitude≤4km |
| 环境湿度 | 30%~90% |
| 外壳保护等级（IP） | IP20 |
其他信息
| 合规性认证 | CE、RoHs、FCC、ISO9001-2015 |
| 测试标准 | GB/T18802.21 / IEC61643-21 |
| 订货号No. | 80034341 |

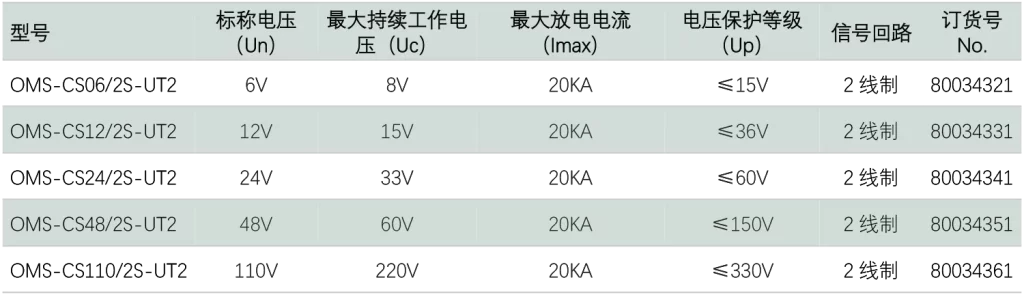

系列型号信息

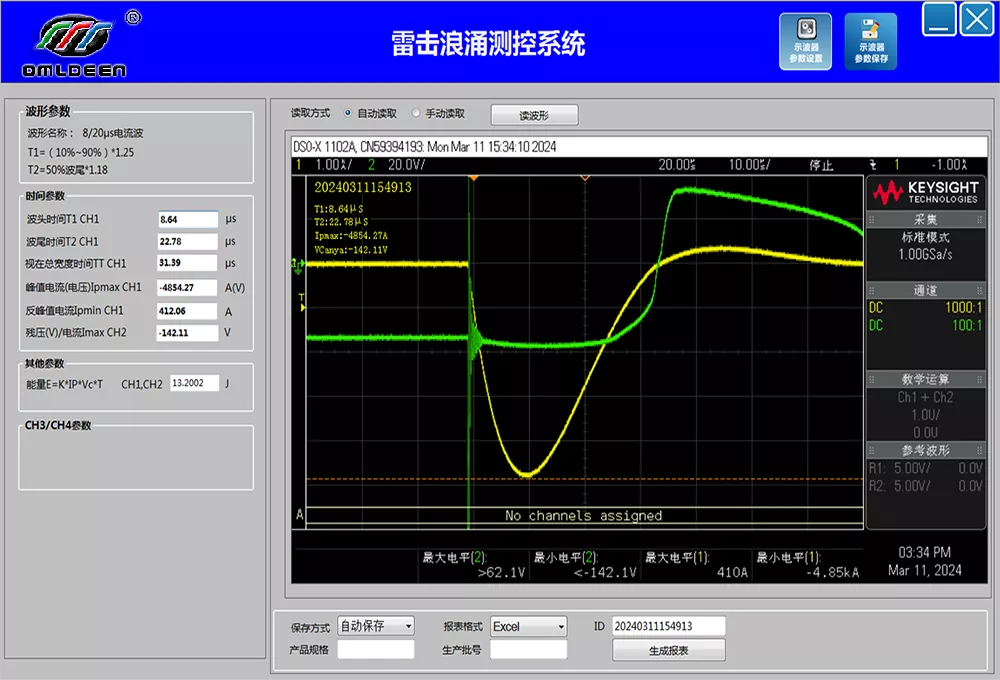

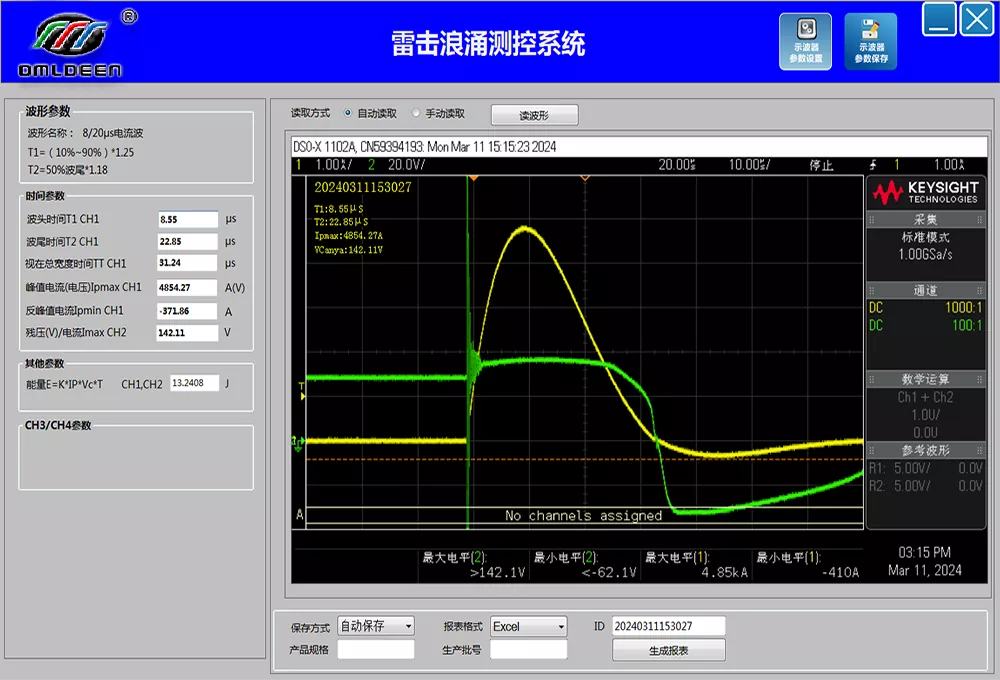

模拟雷电冲击测试
产品尺寸图
安装注意事项
1、本保护器可以安装在区1-2区和2-3区，直接串联安装在被保护设备（或系统）前端，安装时离被保护的设备（或系统）越近越好；
2、“IN”连接引线端，“OUT”连接被保护设备（或系统）端，“1”与“3为一条信号通道，“2”与“4”为一条信号通道。安装时两端线路必须分开敷设，不可捆扎在一起，防止二次感应现象发生；
3、防雷器接地用尽可能最短的线连接。该保护器接地采用端子接地方式或通过DIN导轨接地，接地线必须与防雷地线（或机箱/机柜外壳）相连。信号的屏蔽线可直接接到接地端子上；
4、该防雷器在不超过要求的条件下安装是不需要长期维护的，只需系统例行维护；如在使用过程中，信号传输出现问题，换下电涌保护器后信号传输恢复正常，说明电涌保护器已经损坏，需维修或更换。
