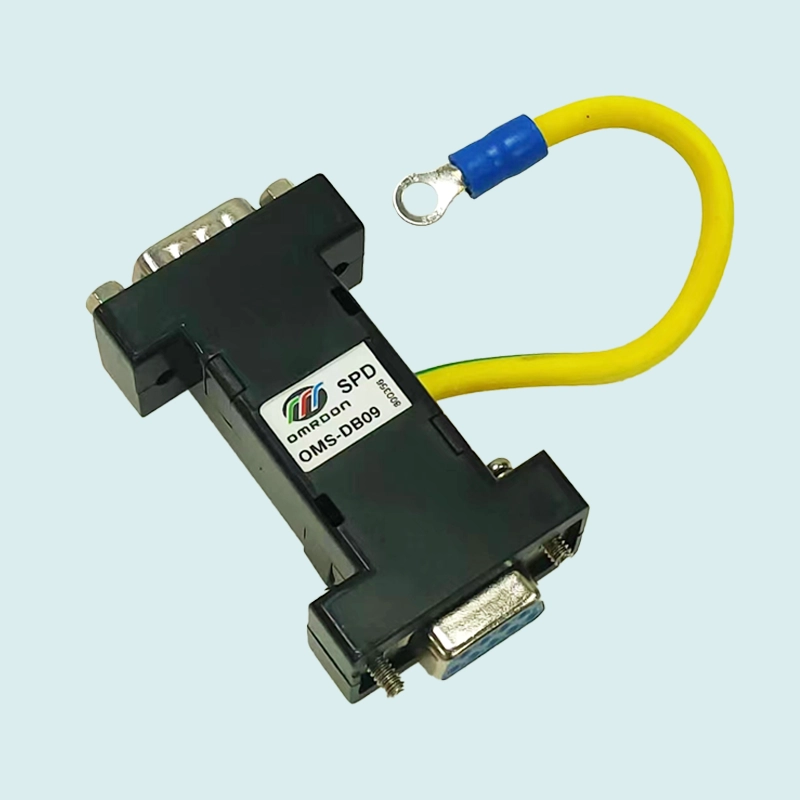

OMS-DB09，9针/15针，串口信号防雷器,数据信号浪涌保护器
产品简介：
欧姆雷盾（OMRDON）DB串口数据信号防雷器(SPD、电涌保护器）DB系列电涌保护器依据IEC和GB标准设计，主要应用于有线遥感、遥测、遥控等到采用DB型串口的设备提供线线间、线地间的电涌保护，应用在雷击保护区1-2区和2-3区，安装便捷，无需维护。
该产品采用屏蔽外壳封装，内置优质高速过压保护器件，对信号线路上感应的雷电高压脉冲具有高效的保护防御功能。
功能特点:
- 通流容量：340A(8/20μS)，高速反应（10-12纳秒），低损耗（≤0.3db)。
- 内部采用两级串联式联动保护，残压低，使用寿命长。
- 具有过流、过压、箝位三重保护功能，反应速度快。
- 当雷击电涌侵入时，无需中止用电设备，不影响正常设备正常运行
- 外观设计新颖，体积小，安装方便。
- 传输速率高，使用频率范围大。
典型应用
- 有线遥感设备系统
- DB串口设备
技术参数
| 名称 | DB串口信号防雷器 | |
| SPD类别 | 复合型防雷器 | |
| SPD功能 | 具有限压、限流功能 | |
| 型号 | OMS-DB9 | OMS-DB15 |
| 货号 | 800356 | 800357 |
| 标称工作电压（Un） | 12V | |
| 最大持续工作电压(Uc) | 18V | |
| 标称放电电流 ( In)( 8/20μs) | 170A(8/20μs) | |
| 最大放电电流(Imax)(8/20μs) | 340A(8/20μs) | |
| 电压保护水平Up（8/20μs） | ≤36V | |
| 插入损耗 | ≤0.3dB | |
| 传输速率 | 10Mbps | |
| 响应时间 | ≤1 ns | |
| 保护线路 | 9针 | 15针 |
| 规格尺寸 | 62*33*17mm | 62*56*17mm |
| 接口类型 | DB串口/JK（对接） | |
| 工作环境 | – 40℃~+ 85℃ | |
| 安装方式 | 串联 | |
| 外壳材料 | 阻燃塑料 | |
| 外壳保护等级 | IP20 | |
| 测试依据 | GB/T 18802.21 | |

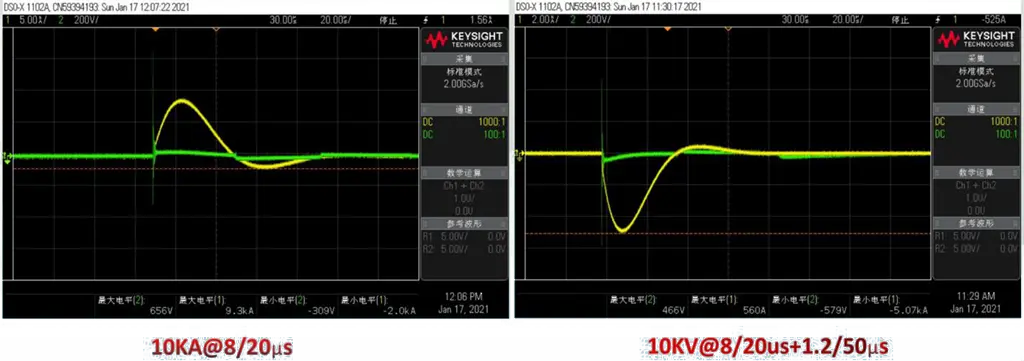

模拟雷电冲击测试
产品尺寸图
安装注意事项
1、该串联型防雷器输出端端口均连接被保护设备。
2、正负线路请勿接反或接错,切记不可带电作业。
3、防雷器安装在被保护设备前端越近效果越好。
4、设备需要定期检查，产品劣化后必须立即更换。
