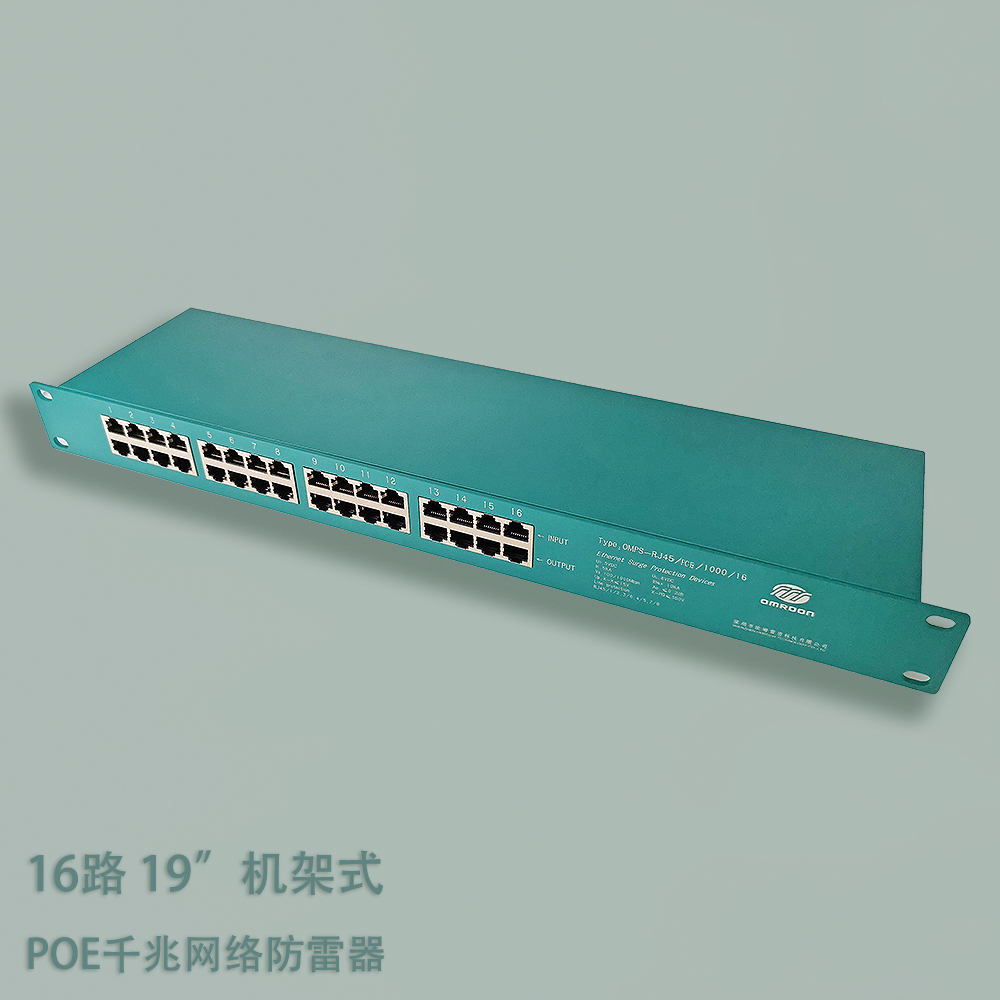

OMS-RJ45/POE/1000/16,16路/24路POE千兆网络信号防雷器,POE网络交换机防雷器,用于19‘’标准网络机柜以太网供电的网络线路浪涌保护
产品简介：
欧姆雷盾（OMRDON）OMS-RJ45/POE/1000/16，16路/24路以太网供电POE网络防雷器，是依据IEC和GB标准设计和制造，同时满足IEEE802.3AT/AF要求，采用优质、高泄放电能力的电涌保护器件和超低结电容超快速恢复二极管矩阵结构、网络滤波器等为数据线提供高能粗级保护和低能量的精细保护，适用于利用五类/六类网线同时传输电源、网络信号的无线AP、网络摄像机、网络交换机等通信设备的电涌保护，一体化集成设计，安装方便。应用在雷击保护区1-2区和2-3区。
功能特点：
- 采用复合对称二级保护电路，粗、精细全保护，残压水平低，防护效果好；
- 核心部件选用国际名牌产品，性能优异；
- 金属屏蔽外壳，性能卓越；
- 采用二合一集成设计；
- 杂波隔离,插损极小、传输性能优越；
- 反应迅速、性能稳定、工作可靠；
- 有单路、4路、8路、16路、24路可供选择，安装使用方便、无须特别维护。
典型应用：
- CCTV 视频监控摄像机
- POE网络交换机
- 路由器
- 无线AP
- 服务器
产品参数
| 参数类别 | 参数名称 | 参数值 |
| 通用参数 | 产品型号 | OMPS-RJ45/POE/1000/16（24） |
| 试验级别 | C2 | |
| SPD类别 | 复合型 | |
| 保护模式 | X-X，X-C | |
| 接口类型 | RJ45 | |
| 接入接地线截面(PE) | ≥2.5mm² | |
| 工作环境 | -40～+85℃ | |
| 相对湿度 | ≤95%（25～30℃） | |
| 安装方式 | 串联，可选35mm标准电气导轨安装 | |
| 外壳保护级别 | IP20 | |
| 外壳材料 | 铝合金屏蔽外壳 | |
| 电源保护参数 | 额定工作电压(Un) | 48VDC |
| 最大持续工作电压(Uc) | 60VDCV | |
| 标称放电电流(In) | 5KA (8/20μs) | |
| 最大放电电流(Imax) | 10KA (8/20μs) | |
| 电压保护水平(Up) | ≤100V | |
| 保护引脚 | 4-5(+),7-8 (-)或 1-2(+),3-6(-) | |
| 网络保护参数 | 额定工作电压(Un) | 5V |
| 最大持续工作电压(Uc) | 8V | |
| 标称放电电流(In) | 2KA (8/20μs) | |
| 最大放电电流(Imax) | 3KA (8/20μs) | |
| 电压保护水平(Up) | ≤15V | |
| 最大数据传输速率Vs | 100M/1000Mbps | |
| 插入损耗Ae | ≤0.2dB | |
| 响应时间(Ta) | ≤1ns | |
| 保护引脚 | 1/2,3/6,4/5,7/8 | |
| 测试依据：GB18802.1-18802.21，IEC61643-21 | ||
模拟雷电冲击测试
典型性能测试数据
产品尺寸图
安装注意事项
1、防雷器可以安装在LPZ0-1区或直接串联安装在被保护设备（或系统）前端，安装时离被保护的设备（或系统）越近越好。
2、防雷器的输入端（INPUT）与信号线相连，输出端（OUTPUT）与被保护设备相连，不可以接反。
3、防雷器的PE线必须要与防雷系统地严格的等电位连接，否则将影响工作性能。
4、防雷器接地用尽可能最短的线连接。该防雷器接地采用端子接地方式，接地线必须与防雷地线相连（接地电阻值不大于4欧姆）。信号的屏蔽线可直接接到接地端子上。
5、该防雷器在不超过要求的条件下安装是不需要长期维护的，只需系统例行维护；如在使用过程中，信号传输出现问题，换下防雷器后信号传输恢复正常，说明防雷器已经损坏，需维修或更换。
