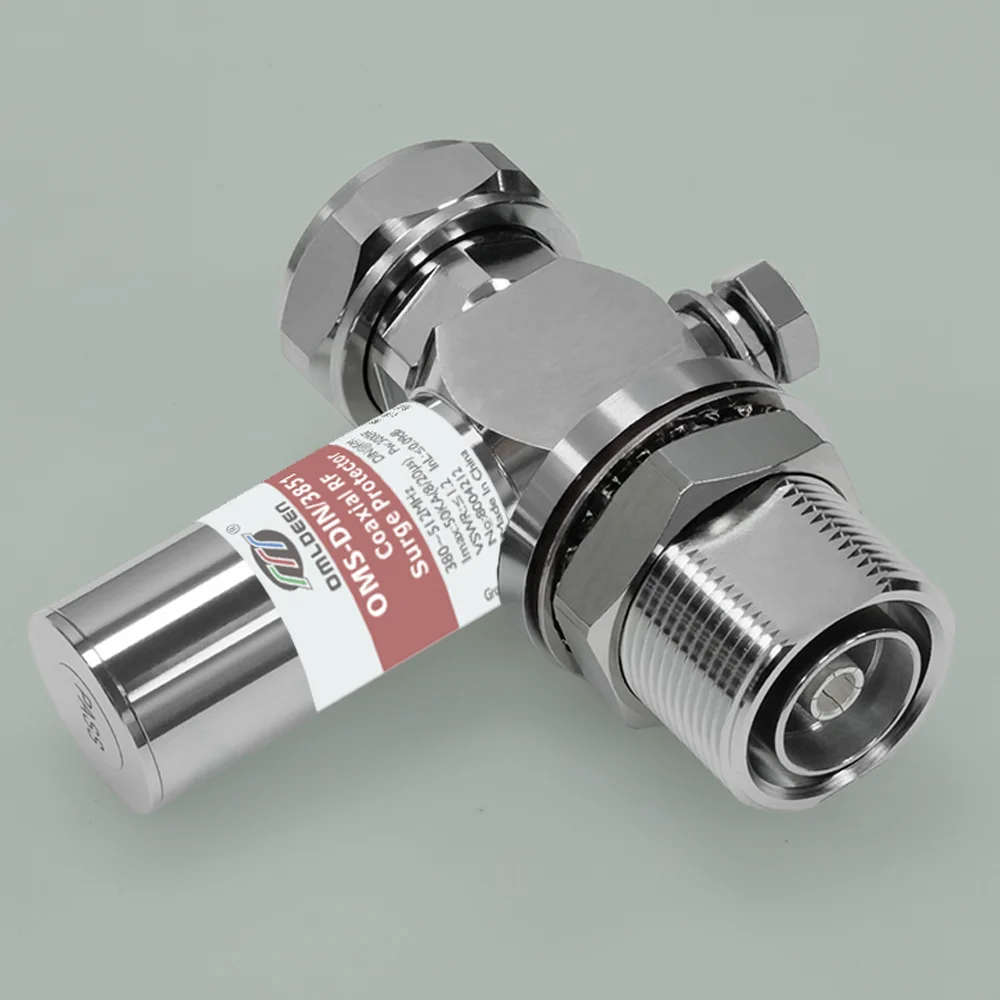

OMS-DIN/3851, 380-512MHz,1/4波天馈防雷器，3000W, 50kA, DC Block，射频广播天线避雷器，可穿墙
产品简介：
欧姆雷盾（OMRDON） OMS-DIN/3851射频同轴天馈防雷器（SPD、电涌保护器）是采用1/4波长型短路杆的滤波原理，它广泛应用于380-512MHz频段相对固定的无线电设备上，其主要优点是防雷效果明显，冲击耐流特别大(50KA)，对信号的插入损耗小。λ/4高频同轴防雷器还能大大地抑制不同频率的干扰；这些特点均与其独特的原理和结构有关。适用于卫星无线通信移动基站，微波通信，广播电视等同轴天馈系统信号的电涌保护安装于防雷分区LPZ 0 A-1及后续分区。
功能特点：
- 雷击冲击电流可达50KA
- 最大输出功率3KW
- 频率范围 380-512MHz
- DC Block
- N型连接器一公一母( female to male)，母头可壁舱穿墙
- 极低的驻波比VSWR <1.12
- 国际认证 RoHS、CE 、FCC
典型应用：
- UHF
- 雷达站
- 应急响应系统
- 公共安全系统
- 微波站
技术参数：
| 型号 | OMS-DIN/3851 |
| 标称放电电流 (In) | 25 KA(8/20μs) |
| 额定浪涌电流(Ism) | 50 KA (8/20μs) |
| 电压保护水平(Up) | ≤15V |
| 反应时间 (Ta) | ≤1ns |
| 最大传输功率 | 3KWatts |
| 驻波比VSWR | ≤1.12 |
| 特性阻抗 | 50Ω |
| 插入损耗 | ≤0.1 dB |
| 频率范围 | 380-512MHZ |
| 绝缘阻抗 | ≥5000 MΩ |
| 连接器类型 | 7/16DIN@Female to Male（L29） |
| 外壳材质 | 黄铜@三元合金（可定制） |
| 接地电阻及线径 | ≤4Ω /≥4mm2 |
| 尺寸 | 80*77.3*37mm |
| 工作温度范围 | -40 ~ +85℃，Altitude≤4km |
| 空气相对湿度 | 30%~90% |
| 防护等级 (IP) | IP67 |
| 合规认证 | CE, RoHs，ISO9001-2015 |
| 执行标准 | GB18802.21/lEC61643-21/IEC60169-4 |
| 货号 | 8004212 |
典型性能测试数据：
模拟雷电冲击测试：
产品尺寸图：
安装注意事项：
- 本系列防雷器不分输入输出端，任一端口均可连接被保护设备；
- 防雷器安装在被保护设备前端越近效果越好；
- 设备需要定期检查，产品劣化后必须立即更换；
- 接地一定要良好，建议接地电阻不大于4欧姆。
