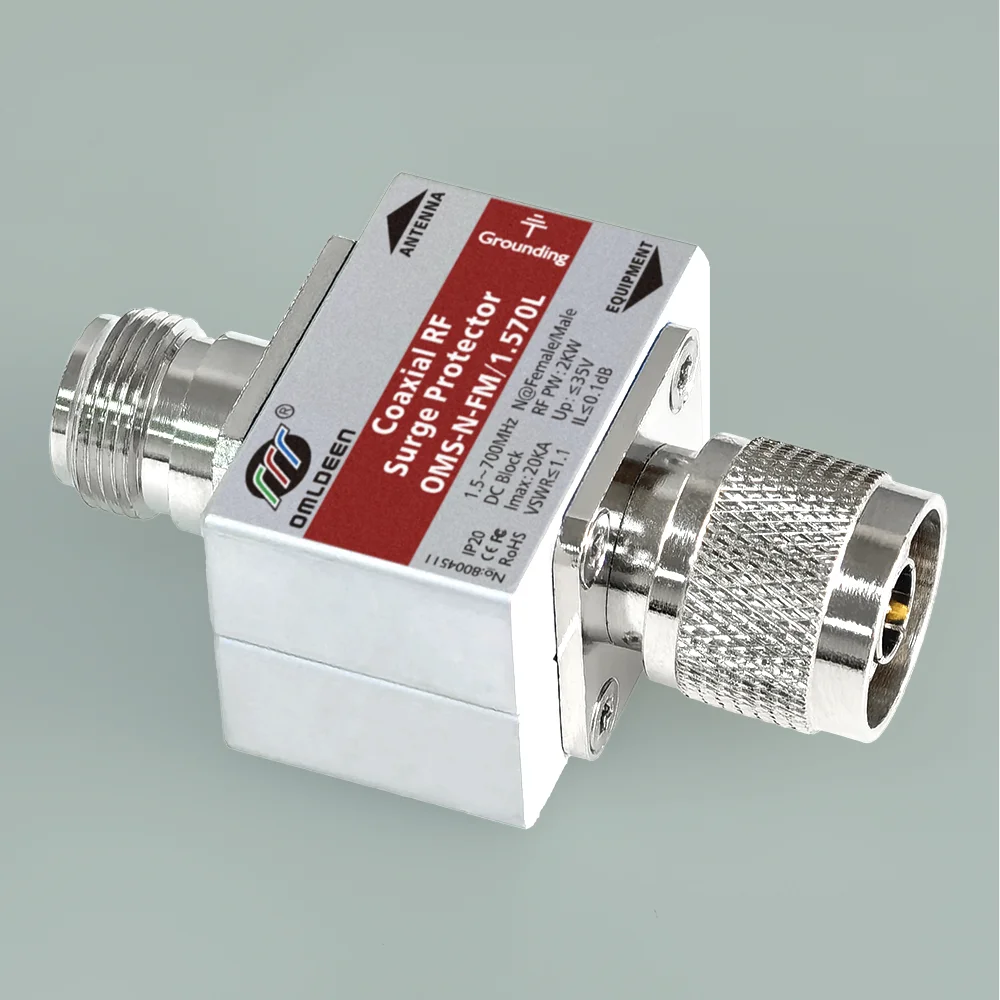

OMS-NFF/1.570L, OMS-NFM/1.570L，1.5~700MHz, DC Block,20KA,天馈线防雷器,天馈浪涌保护器,基站天线避雷器,用于HF/UHF/VHF天线或接收机
产品简介：
欧姆雷盾（OMRDON）1.5~700MHz射频防雷器（亦称天馈避雷器）采用直流隔离与气体放电管技术，适用于1.5~700MHz的频率带宽。它允许目标频率范围内的信号传输，同时精确抑制浪涌干扰，为HF/UHF/VHF天线、无线电设备及其他射频设备提供可靠的浪涌过压保护。可选配安装支架。
该产品采用屏蔽外壳封装，内置优质高速过压保护器件，每个产品均经调试，具有极低的驻波比和插入损耗，对天馈线路上感应的雷电高压脉冲具有高效的保护防御功能。
功能特点：
- 雷击冲击电流可达20KA
- 最大持续功率2KW(CW)
- 频率范围1.5-700MHz
- 防水等级IP20
- N型连接器一公(母)一母( male(female) to female)
- 极低的驻波比VSWR <1.1
- 特性阻抗50Ω
- 国际认证 RoHS、CE 、FCC
典型应用：
- 高频 (HF)
- 特高频 (UHF)
- 甚高频 (VHF)
- 业余无线电 (Ham radios)
技术参数：
电气规格
| 型号 | OMS-NFF/1.570L
OMS-NFM/1.570L |
| 频率范围 | 1.5~700MHz |
| 标称浪涌电流（In）（8/20μs） | 10KA |
| 最大浪涌电流（Imax）（8/20μs） | 20KA |
| 响应时间（Ta） | ≤100ns |
| 输入功率（CW） | 2KW |
| V.S.W.R | ≤1.1 |
| 插入损耗 | ≤0.1 dB |
| 直流启动电压 | 450V±10% |
| 电压保护水平（VPR）（8/20μs@10kA） | ≤35V |
| 电压保护水平（VPR）（1.2/50μs@4kV） | ≤20V |
| 残余能量（E）（8/20μs@3KA） | 20μJ |
| 阻抗 | 50 Ω |
| 绝缘电阻 | ≥1MΩ |
机械规格
| 接口方式 | N@female(male) to female |
| 材料 | 铝@阳极氧化 |
| 接地电阻 Ω | ≤4Ω/≥4mm2 |
| 尺寸 | 65.2×57.5×25.5 mm |
| 重量 | 135g[0.3 lbs] |
环境规范
| 工作温度范围 | -40 ~ +85℃，海拔≤4km |
| 相对空气湿度 | 30%~90% |
| 防护等级（IP） | IP20 |
其他信息
| 合规认证 | CE、RoHs、FCC、ISO9001-2015 |
| 标准的实施 | GB/T18802.21/lEC61643-21 |
| 订货号 | 8004510，8004511 |
产品系列
安装注意事项：
1、为了可靠地防止雷电袭击，可以在天线输出端和被保护设备输入端各串接一个天馈防雷器。请注意：该天馈防雷器应区分输入/输出端，输入端接浪涌端，输出端接被保护设备，请勿接反，否则会造成保护效果打折。
2、把防雷器上的接地螺拴接上尽量短的接地导线（导线面积不小于4mm2），另一端与防雷系统接地母线可靠连接，接地电阻不大于4Ω。
3、本产品不具有防水功能(IP20)，用在户外使用天馈防雷器时应注意防雨，切不可让雨水浸入其内部造成腐蚀损坏。
4、本产品无需特别维护。当系统工作出现故障时，可拆除防雷器后再检查，若还原到使用前的状态后系统恢复正常，则说明防雷器已经损坏，必须立即更换。
NFF /NFM型同轴射频防雷器（1.5‑700MHz）常见问题解答（FAQ）
一、产品基本功能与选型
Q1：这款防雷器的主要作用是什么？
A：本产品主要用于保护天线、电台、基站等射频设备免受雷击或电网浪涌引起的过电压损害。它可在1.5∼700MHz频段内传输信号，同时迅速泄放浪涌电流，确保设备安全。
Q2：“直流隔断”是什么意思？对我有什么好处？
A：“直流隔断”是指该防雷器内部设计有隔直功能，其作用是完全阻断直流（DC）电流在信号路径中的通过。
这对您意味着：
适用系统明确：它仅适用于天线系统本身无需通过同轴电缆进行直流远程供电的场景。例如，常见的无源天线、大部分VHF/UHF基站天线等。
核心保护好处：正因为阻断了直流，它可以有效：
重要提示：如果您的天线系统是有源天线，或者需要通过同轴电缆为远端的塔放（塔顶放大器）提供直流供电，则不能使用此款“直流隔断”型防雷器，否则会中断供电导致设备无法工作。在这种情况下，您需要选择“直流通过”或“偏置馈电”型的防雷器。
Q3：我的设备频率是XXX MHz，可以用这款防雷器吗？
A：本产品频率范围为1.5∼700MHz，覆盖HF、VHF、UHF等常用频段。只要您的设备工作频率在此范围内，且接口为N型，即可使用。
Q4：最大输入功率2KWW，是否包括峰值功率？
A：2KW为连续波（CW）功率，即设备长期稳定工作的功率上限。若您的设备峰值功率不超过此值且持续时间很短，通常可以使用。建议预留一定余量以确保安全。如果您需要更大功率，请告诉我们，可以为您定制生产。
二、安装与接地
Q5：安装时需要注意哪些事项？
A：
串联接入：将防雷器串联在天线与设备之间的射频路径中。
良好接地：必须使用截面积≥4mm²(12AWG)的导线可靠接地，接地电阻建议≤4Ω。
防水处理：虽然防护等级为IP20（防滴漏），但建议安装在室内。若户外安装，需做好防水保护。
Q6：标准备配置是否配有安装支架？
A：产品配有L型安装支架，支持孔式安装（侧面有安装孔），便于固定在墙面或机架上。若无需支架，也可通过固定馈线以达到固定防雷器的目的。
Q7：接地线应该多长？有没有特殊要求？
A：接地线应尽量短、直、粗，以减少接地阻抗。建议长度不超过1米，使用黄绿色绝缘护套铜芯线，并确保接头紧固、无氧化。
三、性能参数与使用效果
Q8：该防雷器会对信号产生衰减吗？
A：插入损耗极低（≤0.1dB），是非常优秀的指标，几乎不会对信号强度造成可察觉的影响。
Q9：电压驻波比（VSWR）≤1.1，这个值好吗？
A：VSWR≤1.1是非常优秀的指标，表示防雷器对系统匹配影响极小，几乎不会引起信号反射，适合对匹配要求高的通信系统。
Q10：该防雷器能防多少次雷击？
A：产品标称可承受10kA（8/20μs）的标称浪涌电流（我们在实验室模拟雷击冲击试验：正、负极性各10次，每次间隔60s）和20kA的最大浪涌电流（实验室模拟雷击冲击试验：正、负极性各1次，每次间隔60s）无损坏，各性能指标正常。实际使用寿命与雷击强度、次数有关，建议在遭受强雷击后检查系统性能，必要时更换。
四、故障排查与维护
Q11：安装后设备无法正常工作，可能是什么原因？
A：请按以下步骤排查：
检查射频连接是否紧固、连接器接口是否正确（N型）。
确认设备频率是否在1.5∼700MHz范围内。
若设备依赖直流供电（如某些有源天线），请确认是否因“直流隔断”功能导致供电中断。
暂时取下防雷器，直连天线与设备，判断是否为防雷器故障。
Q12：防雷器需要定期更换吗？
A：在无雷击或浪涌事件发生时，防雷器可长期稳定工作。建议每年检查一次接地连接及外观是否完好。若所在地区雷雨频繁，或曾遭受强雷击，建议定期检测或更换。
五、认证与售后
Q13：产品通过了哪些认证？
A：本产品执行GB/T18802.21/IEC61643-21测试标准，并通过CE、RoHS、FCC认证。
Q14：有保修吗？如何联系技术支持？
A：产品提供有限保修（具体期限请参考购买合同或标签）。如有技术问题或需售后支持，请联系：
电话：(+86)0755-82591856
网站：www.omrdon.com
地址：深圳市坪山区坑梓街道禾田路2号深圳坪山高新区智能制造产业园6栋8楼
