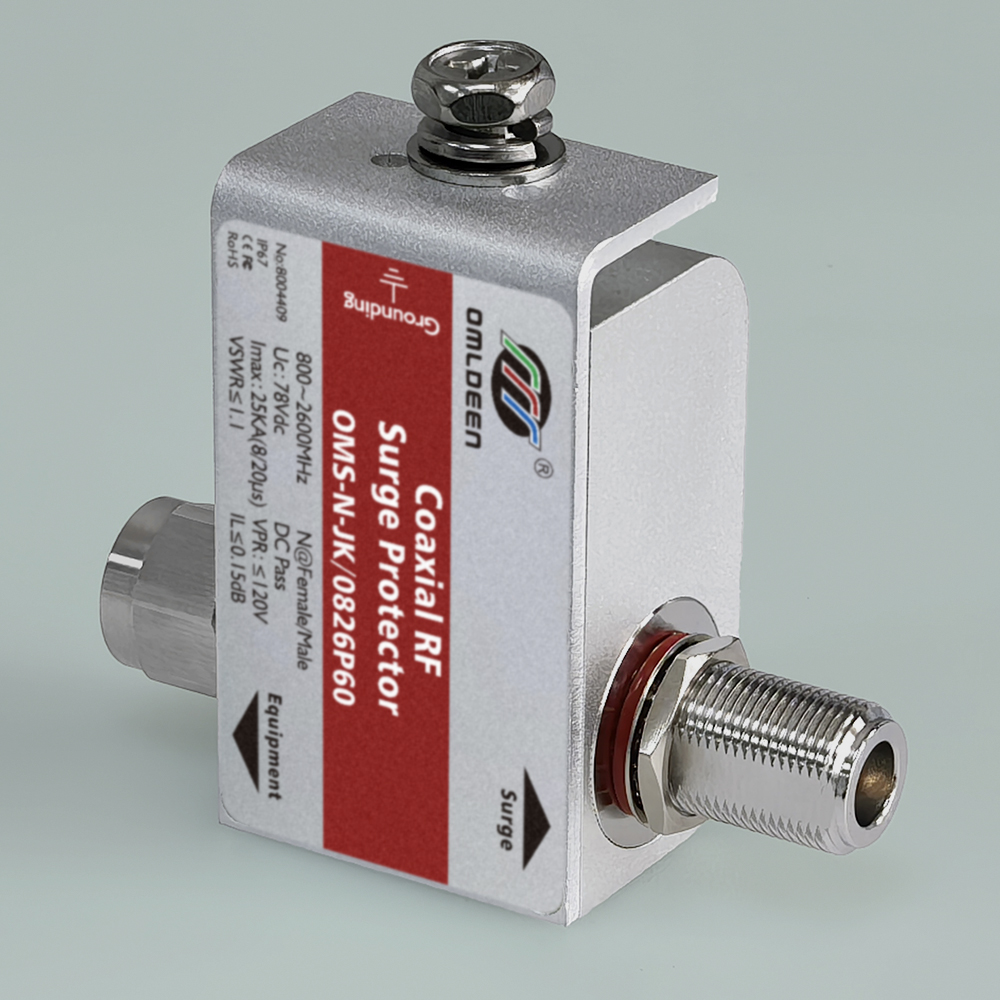

OMS-N-KK/0826P60，800-2600MHz，25KA，DC Pass，60V，GPS天线防雷器,天馈浪涌保护器(天馈线防雷器、基站天线避雷器)，偏置馈电型
产品简介：
欧姆雷盾（OMRDON）0.8-2.6GHz复合型天馈电涌保护器（防雷器）适用于移动通信频段收发系统，使其免遭由天馈线引入的感应雷击及静电放电等过电压损坏。本产品具有防水、防尘功能，可用于室外安装场所。安装于防雷分区LPZ0A-1及后续分区。
该产品采用IP67铝合金外壳封装，内置优质高速过压保护器件，专为需要“远程供电”的射频系统设计(如：有源天线、塔顶放大器等），残压极低，对天馈线路上感应的雷电高压脉冲具有高效的保护防御功能。
功能特点：
- 雷击冲击电流可达25KA
- 持续输出功率≤300W
- 频率范围0.8-2.6GHz
- 可馈电（DC Pass)
- N型连接器一公(母)一母( male(female) to female)
- 极低的驻波比VSWR <1.1
- 特性阻抗50Ω
- 国际认证 RoHS、CE 、FCC
典型应用：
- 卫星通信
- GPS基站
- PHS（PAS）基站
- 雷达基站
- 微波站
技术参数
电气规格
| 型号 | OMS-N-KK/0826P60
OMS-N-JK/0826P60 |
| 额定工作电压（Un） | 60Vdc |
| 最大持续工作电压（Uc） | 78Vdc |
| 额定电流 | DC4A |
| 标称浪涌电流（In）（8/20μs） | 20KA |
| 最大浪涌电流（Imax）（8/20μs） | 25KA |
| 响应时间（Ta） | ≤25ns |
| 输入功率（CW） | 300W |
| V.S.W.R | ≤1.1 |
| 电压保护水平（VPR）（8/20μs@20kA） | ≤160V |
| 电压保护水平（VPR）（1.2/50μs@4kV） | ≤120V |
| 残余能量（E）（8/20μs@3KA） | 2.5mJ |
| 阻抗 | 50 Ω |
| 插入损耗 | ≤0.15 dB |
| 频率范围 | 0.8-2.6GHz |
| 串联阻抗 | 0.5Ω±20% |
机械规格
| 接口方式 | N@F/F(F/M) |
| 材料 | 铝@阳极氧化 |
| 接地电阻 Ω | ≤4Ω/≥4mm2 |
| 尺寸 | 92*82*33.5mm |
| 重量 | 278g[0.612 lbs] |
环境规范
| 工作温度范围 | -40 ~ +85℃，海拔≤4km |
| 相对空气湿度 | 30%~90% |
| 防护等级（IP） | IP67 |
其他信息
| 合规认证 | CE、RoHs、FCC、IP67、ISO9001-2015 |
| 标准的实施 | GB/T18802.21/lEC61643-21 |
| 订货号 | 8004408，8004409 |
安装注意事项：
1、为了可靠地防止雷电袭击，可以在天线输出端和被保护设备输入端各串接一个天馈防雷器。请注意：该天馈防雷器应区分输入/输出端，输入端接浪涌端，输出端接被保护设备，请勿接反，否则会造成保护效果打折。
2、把防雷器上的接地螺拴接上尽量短的接地导线（导线面积不小于4mm2），另一端与防雷系统接地母线可靠连接，接地电阻不大于4Ω。
3、本产品具有防水功能，但在户外使用天馈防雷器时也应注意防雨，切不可让雨水浸入其内部造成腐蚀损坏。
4、本产品无需特别维护。当系统工作出现故障时，可拆除防雷器后再检查，若还原到使用前的状态后系统恢复正常，则说明防雷器已经损坏，必须立即更换。
Q1：这款天馈避雷器可以用在哪些系统上？
A：适用于工作频段在 0.8–2.6GHz 的各类射频系统，包括但不限于：
北斗/GPS 等卫星定位基站
4G/5G 移动通信基站
卫星通信、微波中继
雷达、无线视频传输系统
Q2：产品支持直流供电（DC Pass）吗？
A：支持。标准型号提供 5V/4A 直流馈电通路，可为有源天线或塔放远程供电。同时有 5V、15V、24V、36V、60V 等不同电压版本可供选择。
Q3：防雷器的插入损耗和驻波比会影响系统性能吗？
A：本产品插入损耗 ≤0.15dB，驻波比 ≤1.1，在绝大多数系统中引入的影响可忽略不计，能确保信号高质量传输。
Q4：如何安装与接地？
A：建议安装在靠近设备的天馈端口处，串联安装，并确保外壳通过 ≥4mm² 的导线可靠接地（接地电阻建议 ≤4Ω）。具体安装方式请参考产品手册或咨询我司销售或技术工程师。
Q5：防护等级 IP67 是什么意思？
A：IP67 表示产品完全防尘（第一位数字“6”），并可短暂浸泡在水中（第二位数字“7”），适合户外长期使用。
Q6：产品有没有认证？
A：已通过 CE、RoHS、FCC 等认证，符合 IEC 61643-21、GB/T 18802.21 等国际国内防雷标准。
Q7：是否提供不同连接器接口型号？
A：提供 N 型公头（M）、母头（F）之间的多种组合：F/F、F/M、M/F，可根据实际链路连接需求选择。同时可定制生产其它接口（如 DIN7/16、TNC、SMA）的产品。
Q8：如果雷击后保护器是否还能继续工作？
A：产品设计为雷击过后 自恢复型，在额定通流范围内雷击后可继续正常工作。若超过最大通流能力，内部保护电路可能损坏，需更换。
Q9：如何判断保护器是否已经失效？
A：可通过以下方式初步判断：
使用万用表测量连接器两端内导体的直流阻值（异常开路或短路）；
通过矢量网络分析仪测试驻波比（若显著变差可能已损坏）。
建议定期检测，尤其在雷雨季节后。
Q10：是否可以定制其他频段或功率的产品？
A：可以。我们支持定制不同频段（如 689∼2700MHz、800∼2500MHz，1200∼2700MHz 等）、更高功率（如 500W），请联系销售团队获取定制方案。
如何为基站选择合适的天馈防雷器：工程师专业指南
在基站系统中，天馈线是连接天线与收发设备的关键通道，也是最容易引入雷电浪涌的路径之一。一次雷击事件可能导致价值数十万元的设备损坏，造成长时间网络中断。因此，选择一款合适的天馈防雷器（又称电涌保护器）至关重要。本文将深入解析选择天馈防雷器的关键技术参数，帮助工程师做出明智决策。
一、天馈防雷器在基站中的重要性
天馈防雷器并非简单的“保险丝”，而是基站防雷体系中的第一道主动防线。它的核心作用包括：
保护昂贵设备：防止雷击浪涌通过馈线损坏RRU、基站射频单元等核心设备
维持网络连续性：减少因雷击导致的基站宕机时间，保障通信服务
降低维护成本：避免频繁的设备更换和现场维修
符合安全规范：满足国家防雷标准（如GB 50689-2011）和运营商验收要求
二、选择天馈防雷器的9个关键参数
1. 频率范围：匹配基站工作频段
2. 阻抗匹配：确保信号完整性
标准值：绝大多数基站系统采用50Ω特性阻抗
不匹配的后果：
信号反射增加，导致驻波比恶化
传输效率下降，覆盖范围缩小
指标要求：防雷器阻抗应为50Ω±5%
3. 功率容量：匹配基站发射功率
通信基站的发射功率从传统宏站的4-10W到5G毫米波的数千W不等，具体取决于基站类型、频段及技术架构。
4. 防雷等级：适应地区雷暴强度
浪涌电流指标：
8/20μs波形：模拟感应雷电流波形
10/350μs波形：模拟直击雷电流波形
选择依据：
5. 电气性能：插入损耗与驻波比
6. 接口类型：物理连接兼容性
常见基站接口：
N型（最常用，功率容量大）
7/16型（大功率基站）
SMA型（小功率设备）
连接组合：
公头-母头（M-F）
公头-母头（M-F）
母头-母头（F-F）
公头-公头（M-M）
防护要求：室外接口需达到IP67防水等级
7. 直流馈电功能：支持有源设备
8. 防护等级与环境适应性
9. 认证与标准合规
三、安装与维护要点
安装位置选择
- 最佳位置：天线馈线进入机房的入口处（天线和接收机两端只安装一个防雷器的情况下）
- 次佳位置：塔顶设备输出端（天线和接收机两端只安装一个防雷器的情况下）
- 避免位置：长期积水处、阳光直射处
接地要求
接地线截面积≥4mm²（铜芯线）
接地电阻≤4Ω（山区基站≤10Ω）
接地线长度尽可能短，避免弯曲
防水处理
使用防水胶带或热缩管密封两端连接器接口
确保防水胶圈完好无损
安装后进行淋水测试
定期检测
建议周期：
雷雨季节前：全面检测
雷击事件后：立即检测
常规维护：每6个月检测
检测项目：
四、常见误区与解答
误区1：“插入损耗可以忽略不计”
事实：多个防雷器串联时，损耗会累积。在大型MIMO系统中，即使0.2dB的损耗也可能影响覆盖边缘速率。
误区2：“安装后一劳永逸”
事实：防雷器是消耗品，多次雷击后性能会逐渐下降，需要定期检测和更换。
误区3：“价格决定质量”
事实：一些低价产品可能在关键参数上虚标（虽然声称有第三方检测报告）。应要求供应商提供实际测试数据报告。
五、结语
选择合适的天馈防雷器需要综合考虑技术参数、环境因素、成本效益三个维度。在5G网络快速部署的今天，基站设备价值越来越高，网络可用性要求日益严格，投资高质量的防雷保护不再是“可选项目”，而是必要的风险控制措施。
建议基站设计工程师在规划阶段就纳入防雷方案，选择经过验证的优质产品，并建立定期检测制度。一次正确的选择，可能避免未来数十万元的损失和无法估量的网络中断影响。
