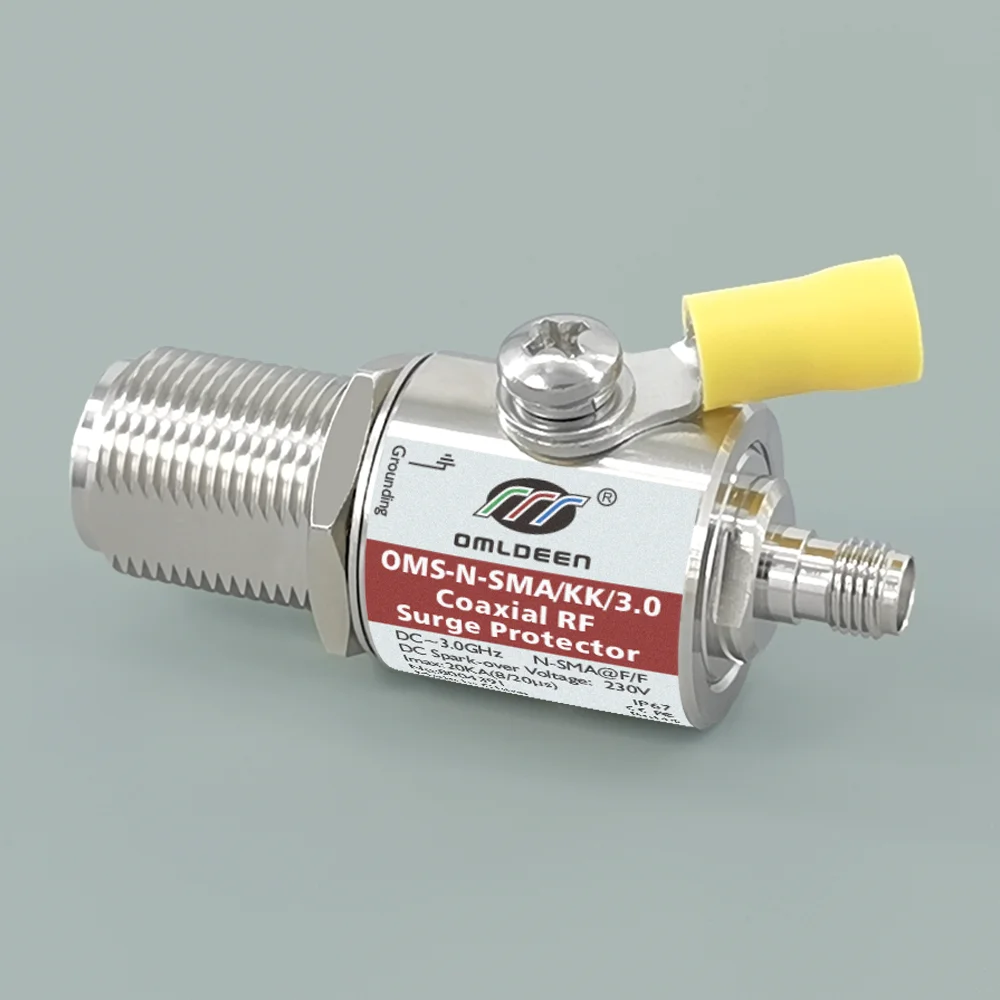

OMS-N-SMA/KK/3.0,20KA,DC-3.0GHz,DC-Pass,N转SMA同轴天馈避雷器（馈线防雷器、基站天线避雷器）
产品简介：
欧姆雷盾（OMRDON）OMS-N-SMA/KK/3.0 , N转SMA天馈防雷器是一款专为现代无线通信系统设计的高性能电涌保护器（SPD）。该产品针对各类射频信号传输路径提供可靠的感应雷击防护，有效抑制由馈线引入的浪涌过电压，保障天线及后端敏感设备的安全稳定运行。
本防雷器采用GDT保护技术与低损耗设计，在提供强大雷电泄放能力（最大20KA）的同时，确保信号传输质量优异，工作频带覆盖0-3.0GHz，可广泛应用于5G基站、卫星通信、微波传输、无线监控及各类固定/移动通信基站中。产品符合GB/T18802.21及IEC61643-21等防雷标准，具备IP67防护等级与宽温工作特性，是构建从LPZ0A-1到设备前端完整防雷分区体系的理想选择。
功能特点：
- 高雷电通流能力：最大放电电流达 20KA(8/20μs)，可靠泄放雷电流。
- 宽频带低损耗：支持 0–3.0GHz 频率范围，驻波比 ≤1.2，插入损耗 ≤0.2dB，保障信号传输质量。
- 全密封防水设计：外壳防护等级 IP67，适应户外严苛环境。
- 多种接口可选：标配N型连接器转SMA@KK母/母( female to female)
- 可直流馈电： DC-Pass
- 国际认证 RoHS、CE 、FCC
典型应用：
- 移动通信基站（4G/5G、小灵通、CDMA、PHS）
- 卫星接收站、微波中继站
- 无线监控传输系统
- 雷达与GPS导航基站
- 广播电视信号发射塔
技术参数
| 型号 | OMS-N-SMA/KK/3.0 |
| 标称放电电流（In） | 10 KA(8/20μs) |
| 最大放电电流（Imax） | 20 KA (8/20μs) |
| 反应时间（Ta） | ≤100 ns |
| 最大传输功率Pt | 150 Watts |
| 驻波比VSWR | ≤1.2 |
| 直流击穿电压（100V/s） | 90/230/350/600 Volts |
| 最大脉冲电压（1KV/μs） | 650/700/750/800 Volts |
| 特性阻抗 | 50Ω |
| 插入损耗 | ≤0.2 dB |
| 频率范围 | DC-3.0 GHz |
| 绝缘阻抗 | ≥1GΩ |
| 接口方式 | N to SMA@KK(Femaleto Female) |
| 外壳材质 | 黄铜@镀镍/三元合金 |
| 接地电阻及线径 | ≤4Ω /≥4mm2 |
| 尺寸 | 55*21.5mm |
| 工作温度范围 | -40 ~ +85℃,海拔≤4km |
| 空气相对湿度 | 30%~90% |
| 防护等级（IP） | IP67 |
| 合规认证 | CE, RoHs,FCC,IP67,ISO9001-2015 |
| 执行标准 | GB18802.21/lEC61643-21/IEC60169-4/IEC60068-2-52 |
| 货号 | 8004391 |
典型性能测试数据
模拟雷电冲击测试
20KA@8/20μs
产品尺寸图
安装图示参考
安装与维护指南安装建议
1. 为强化防雷效果，建议在天线输出端与设备输入端各串联一台天馈防雷器。
2. 接地线应尽量短，截面积不小于 4mm²，接地电阻不超过 4Ω，并确保与防雷接地母线可靠连接。
3. 虽然本产品具备 IP67 防护等级，户外安装时仍建议采取防雨措施，避免长期雨水侵入。
维护说明:
●本产品属于免维护型防雷器。如通信系统出现异常，可暂时拆除防雷器进行检测；
●若系统恢复正常，则表示防雷器已损坏，请及时更换。
