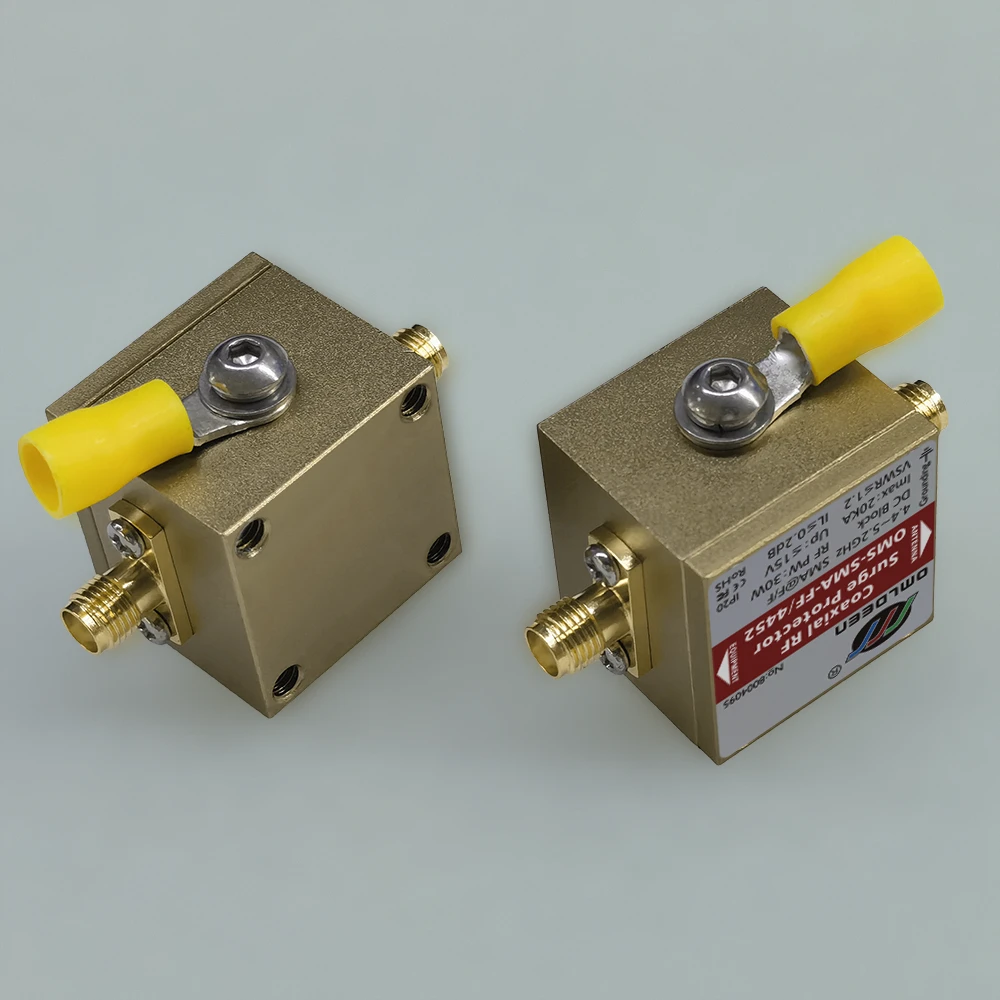

OMS-SMA/FF/4452，OMS-SMA/FM/4452射频同轴浪涌保护器｜λ/4｜4.4-5.2GHz｜30W｜20kA｜DC Block｜5G基站、微波通信保护、C波段雷达防雷防护
产品简介：
欧姆雷盾（OMRDON）OMS-SMA/FF/4452，OMS-SMA/FM/4452射频同轴浪涌保护器采用经典的λ/4（四分之一波长）原理设计，专为无线通信基站、5G n79频段设备、C波段雷达、卫星地面站及微波传输系统提供高效可靠的防雷保护。它能有效抑制由雷击引发的高压浪涌，保护关键通信设备不受损坏，确保信号传输的稳定与安全。
本产品具有隔直功能（DC Block），可有效隔离直流电流，防止直流偏置对敏感射频前端的影响，同时保持射频信号通透无阻。具备高达20kA的冲击电流耐受能力、极低残压（≤15V），适用于4.4-5.2GHz高频信号传输环境，即使在恶劣条件下也能可靠工作。
功能特点：
- λ/4 原理设计，针对高频信号优化，驻波比低（VSWR ≤1.2）
- 内置DC Block（隔直功能），隔离直流电流，保护后端设备免受直流偏置干扰
- 浪涌电流能力高达20kA（8/20μs波形），满足严苛防雷要求
- 频率范围：4.4–5.2GHz，覆盖5G n79频段、5GHz WiFi、C波段雷达等应用
- 最大连续功率：30W（CW），适用于中等功率射频系统
- SMA连接器，母/母（Female to Female）
- 插入损耗 ≤0.2dB，几乎不影响信号质量
- 防护等级 IP20，适用于室内或机柜内安装
- 符合CE、RoHS、FCC国际认证标准
典型应用：
- 点对点微波通信系统（工作于4.4–5.2GHz）
- 5 GHz WiFi 接入点与客户端设备（支持5.15–5.2GHz频段）
- 5G n79 频段基站及终端（4.4–5.0GHz）
- C波段气象与监视雷达（4–8GHz部分频段）
- 部分C波段卫星地面站馈线链路
- 工业与科研高频测试设备
技术参数：
电气规格
| 型号 | OMS-SMA/FF/4452 OMS-SMA/FM/4452 |
| 频率范围 | 4.4-5.2GHz |
| 标称浪涌电流（In）（8/20μs） | 10KA |
| 最大浪涌电流（Imax）（8/20μs） | 20KA |
| 响应时间（Ta） | ≤1ns |
| 输入功率（CW） | 30W |
| V.S.W.R | ≤1.2 |
| 插入损耗 | ≤0.2 dB |
| 电压保护水平（VPR）（1.2/50μs@4kV） | ≤15V |
| 残余能量（E）（8/20μs@3KA） | 20μJ |
| 阻抗 | 50 Ω |
机械规格
| 接口方式 | SMA@F/F(F/M) |
| 材料 | 铝合金@金色阳极氧化 |
| 接地电阻 Ω | ≤4Ω/≥4mm2 |
| 尺寸 | 48.8×26×24 mm |
| 重量 | 115g[0.253 lbs] |
环境规范
| 工作温度范围 | -40 ~ +85℃，海拔≤4km |
| 相对空气湿度 | 30%~90% |
| 防护等级（IP） | IP20 |
其他信息
| 合规认证 | CE、RoHs、FCC、ISO9001-2015 |
| 标准的实施 | GB/T18802.21/lEC61643-21 |
| 订货号 | 8004095，8004096 |

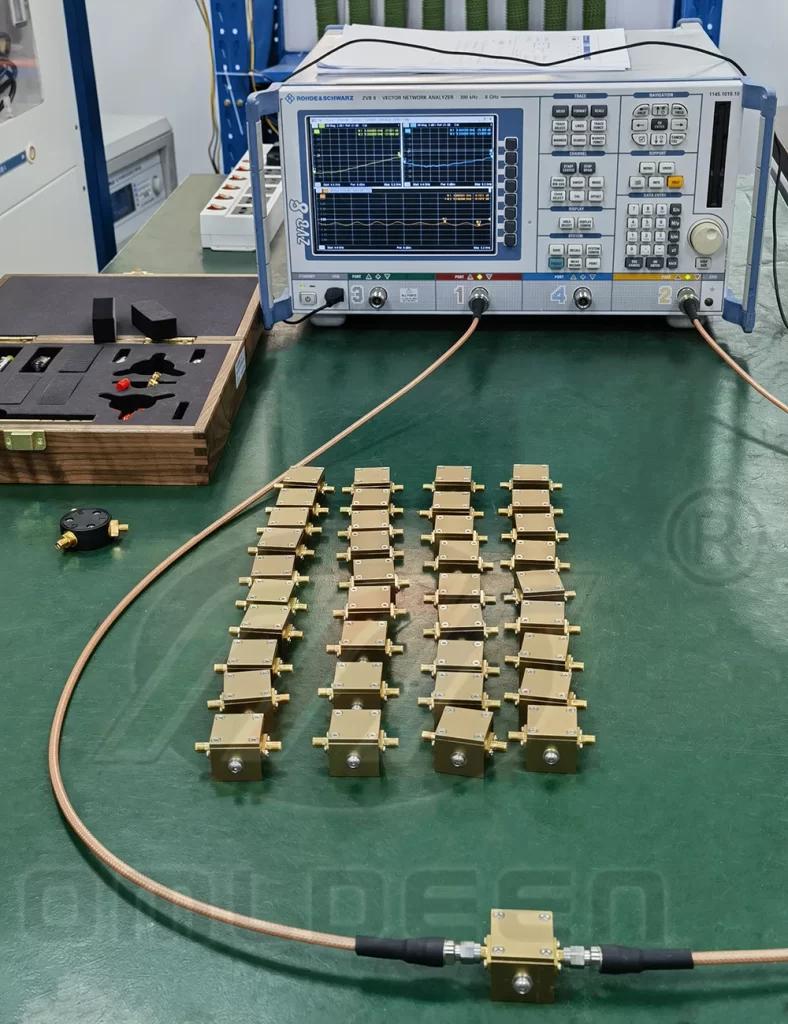

典型性能测试数据

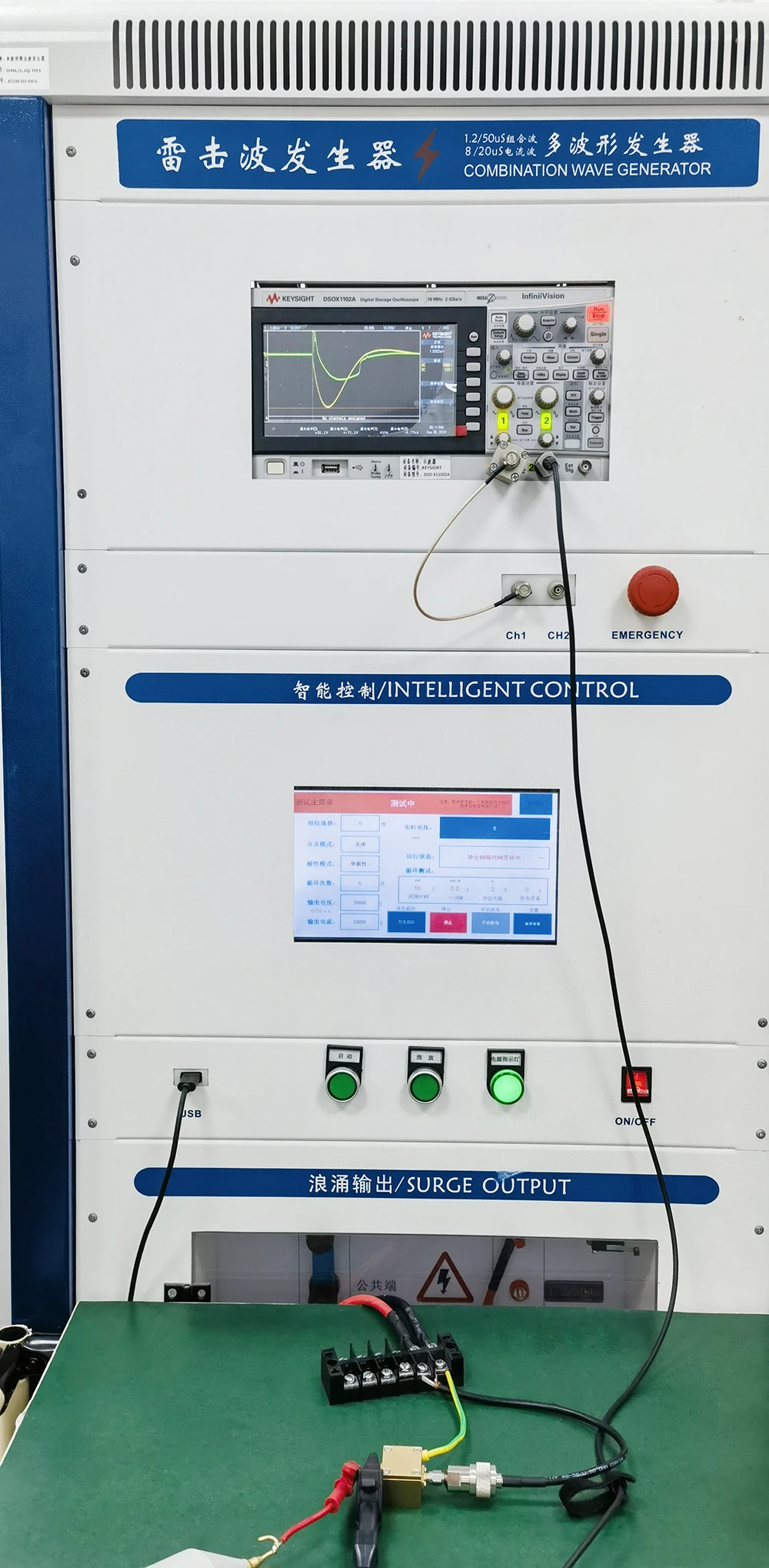

模拟雷电冲击测试
产品尺寸图
安装注意事项：
1、为了可靠地防止雷电袭击，可以在天线输出端和被保护设备输入端各串接一个天馈防雷器。请注意：该天馈防雷器应区分输入/输出端，输入端接浪涌端，输出端接被保护设备，请勿接反，否则会造成保护效果打折。
2、把防雷器上的接地螺拴接上尽量短的接地导线（导线面积不小于4mm2），另一端与防雷系统接地母线可靠连接，接地电阻不大于4Ω。
3、本产品不具有防水功能(IP20)，用在户外使用天馈防雷器时应注意防雨，切不可让雨水浸入其内部造成腐蚀损坏。
4、本产品无需特别维护。当系统工作出现故障时，可拆除防雷器后再检查，若还原到使用前的状态后系统恢复正常，则说明防雷器已经损坏，必须立即更换。
