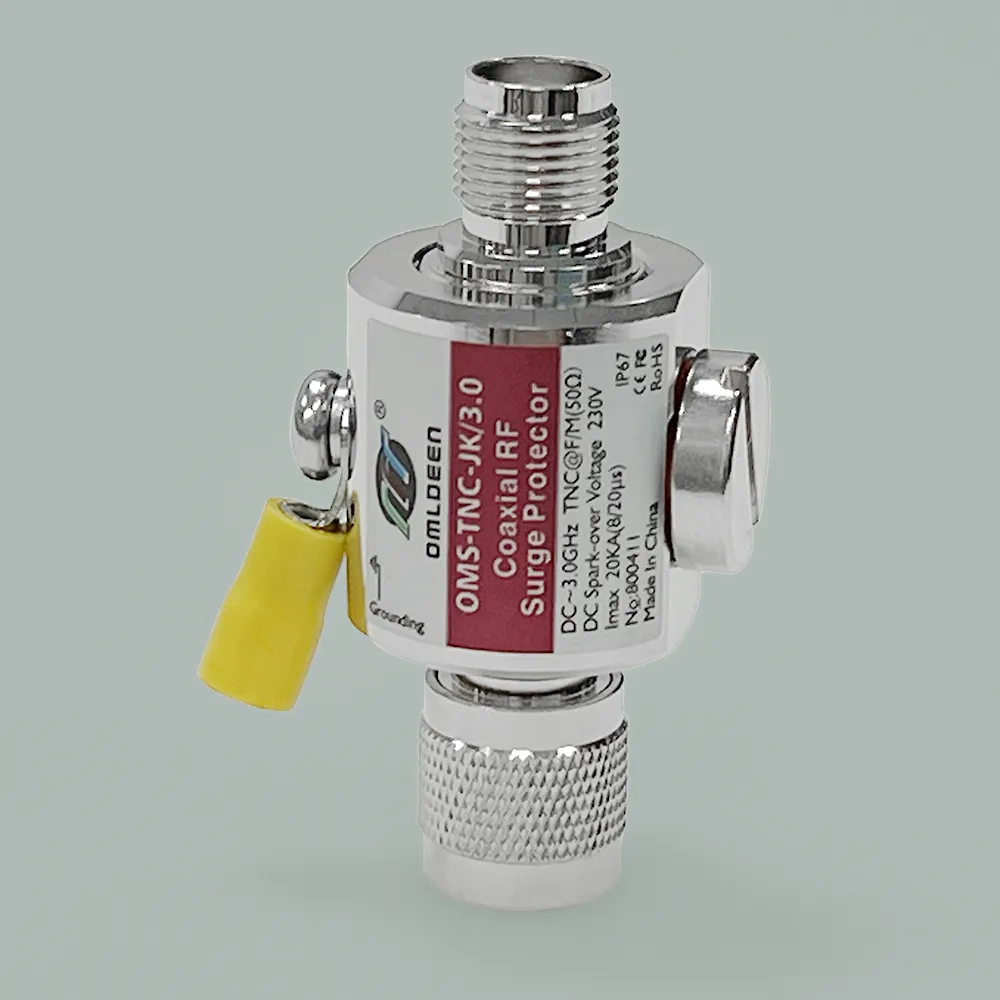

OMS-TNC-JK/3.0，OMS-TNC-KK/3.0 天馈防雷器，TNC天馈避雷器，GPS基站天线避雷器
产品简介：
欧姆雷盾（OMRDON）TNC型天馈防雷器（SPD、电涌保护器）适用于各种射频收发系统、无线网络信号发射，卫星电视接收设备、监控信号无线发射接收设备的防雷保护。广泛应用于通信站、雷达站、小灵通基站、移动通信基站、GPS基站、CDMA基站、PHS（PAS）基站、卫星通信、微波站等。能防止因馈线感应雷击过电压而对天线及收发设备造成的损害，安装于防雷分区LPZ0A-1及后续分区。
该产品采用屏蔽外壳封装，内置优质高速过压保护器件，对天馈线路上感应的雷电高压脉冲具有高效的保护防御功能。
功能特点：
- 雷击冲击电流可达20KA
- 最大输出功率400W
- 频率范围 DC-3.0GHz
- DC Pass
- F型连接器( female/male)
- 极低的驻波比VSWR <1.2
- 特性阻抗50Ω
- 国际认证 RoHS、CE 、FCC
典型应用：
- GPS基站
- WiFi
- PHS（PAS）基站
- 卫星通信
- 雷达基站
- 微波站
技术参数
| 型号 | OMS-TNC-JK/3.0 OMS-TNC-KK/3.0 |
| 标称放电电流（In） | 10 KA(8/20μs) |
| 最大放电电流（Imax） | 20 KA (8/20μs) |
| 反应时间（Ta） | ≤100 ns |
| 最大传输功率Pt | 400 Watts |
| 直流击穿电压（100V/s） | 90/230/350/600 Volts |
| 最大脉冲电压（1KV/μs） | 650/700/750/800 Volts |
| 特性阻抗 | 50Ω |
| 驻波比VSWR | ≤1.2 |
| 插入损耗 | ≤0.2 dB |
| 频率范围 | DC-3.0 GHz |
| 绝缘阻抗 | ≥5000MΩ |
| 接口方式 | TNC@JK, KK |
| 外壳材质 | 黄铜镀镍/三元合金 |
| 接地电阻及线径 | ≤4Ω /≥2.5mm2 |
| 尺寸 | 57.5*Φ25mm(JK), 51.5*Φ25mm(KK) |
| 工作温度范围 | -40 ~ +85℃,海拔≤4km |
| 空气相对湿度 | 30%~90% |
| 防护等级（IP） | IP67 |
| 合规认证 | CE, RoHs,FCC,IP67,ISO9001-2015 |
| 执行标准 | GB18802.21/lEC61643-21/IEC60169-4/IEC60068-2-52 |
| 货号 | 800411 |

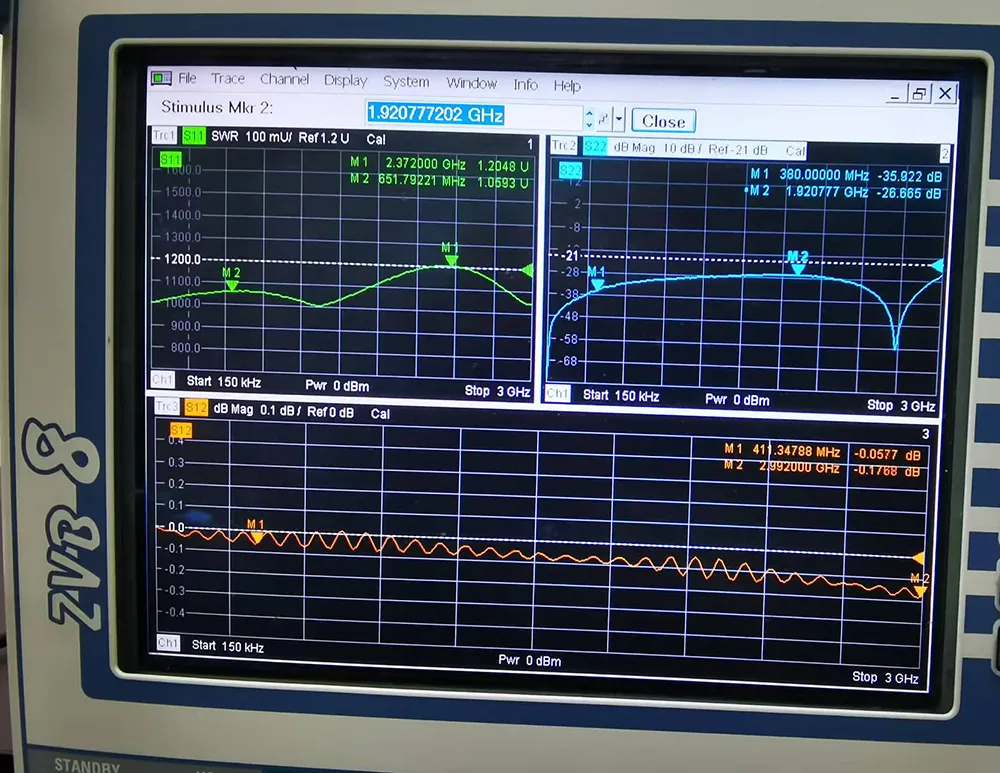

典型性能测试数据

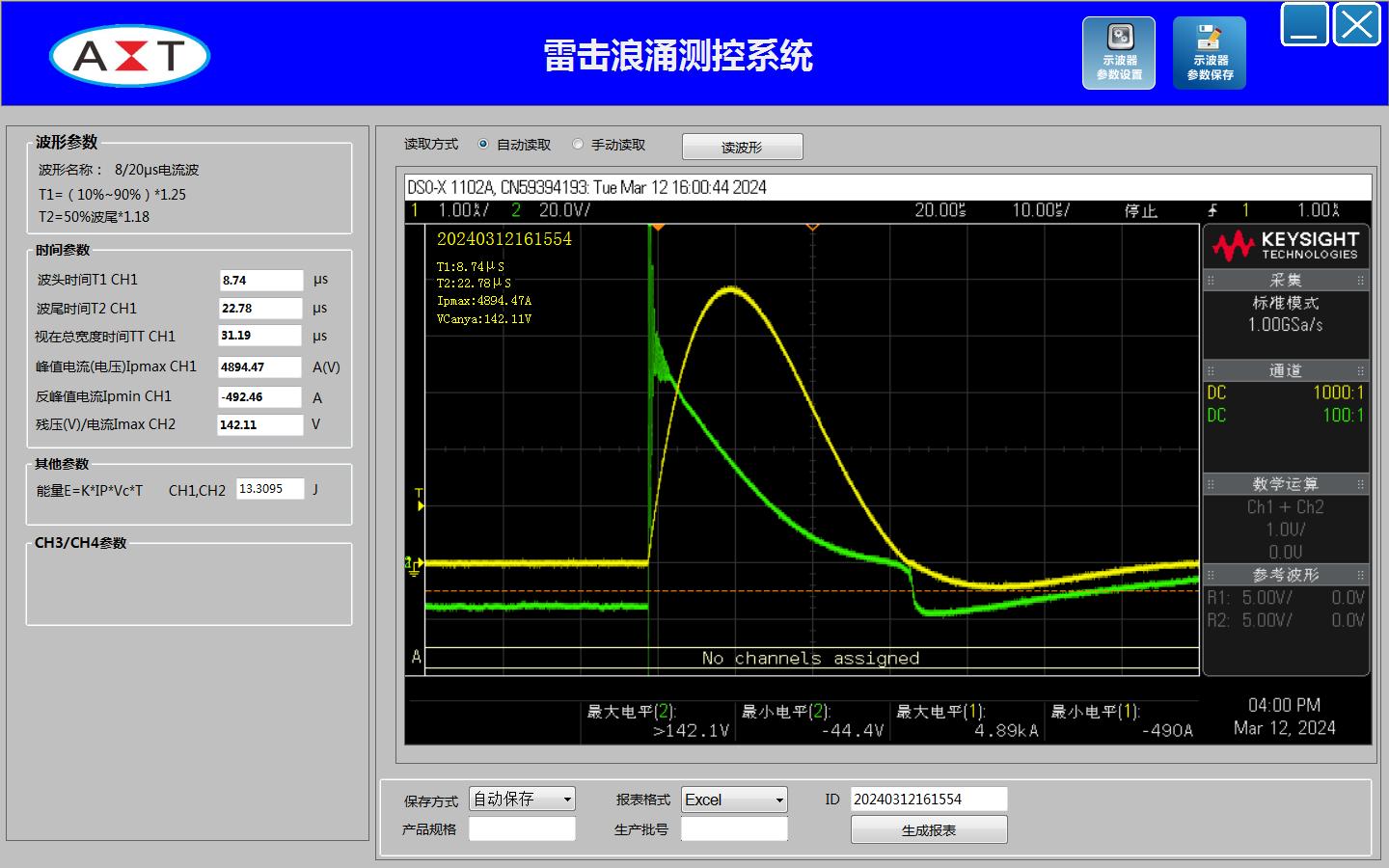

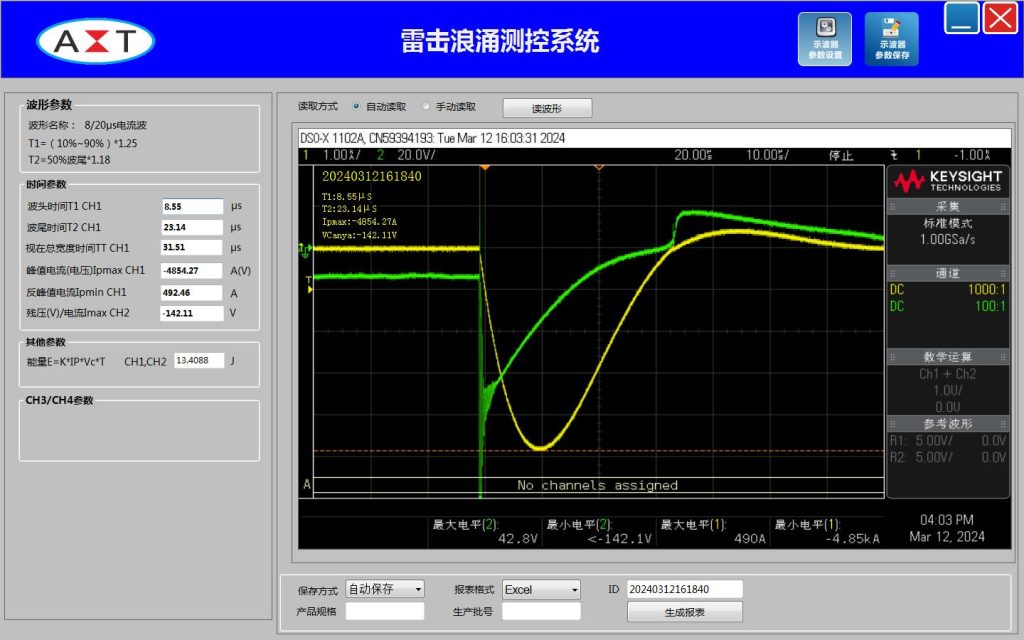

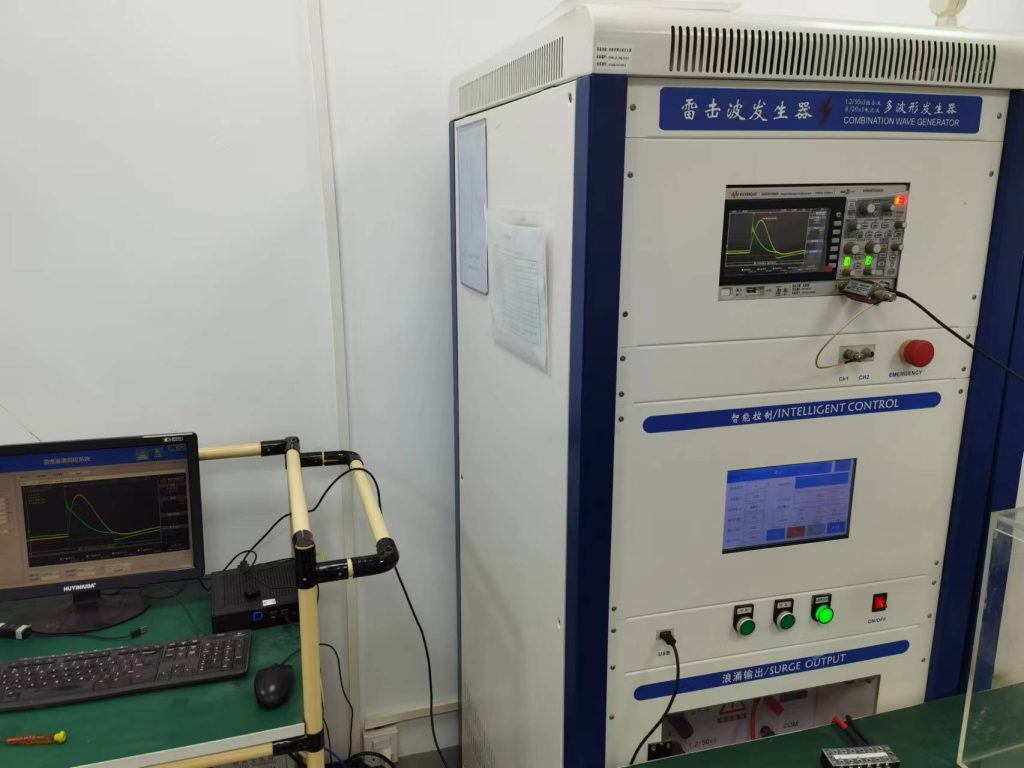

模拟雷电冲击测试及典型性能测试

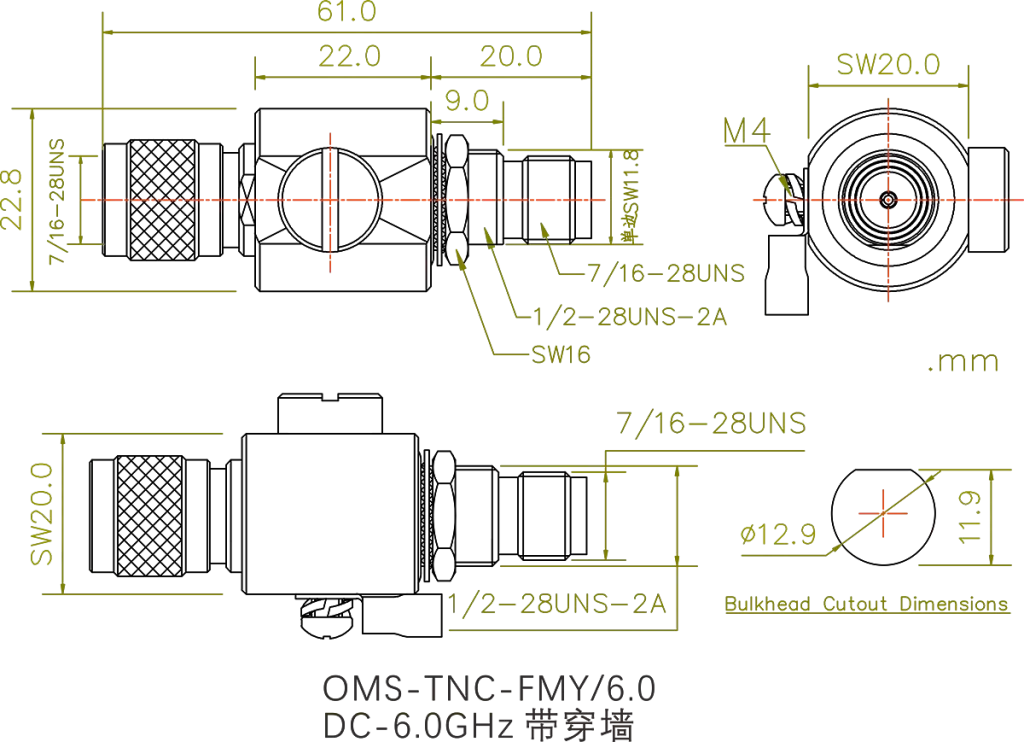

产品尺寸图
安装注意事项：
1、为了可靠地防止雷电袭击，可以在天线输出端和被保护设备输入端各串接一个天馈防雷器该天馈防雷器不分输入输出端，接口匹配即可。
2、把防雷器上的接线片焊上尽量短的接地导线（导线面积不小于4mm 2），另一端与防雷系统接地母线可靠连接，接地电阻不大于4Ω。
3、本产品具有防水功能，但在户外使用天馈防雷器时也应注意防雨，切不可让雨水浸入其内部造成腐蚀损坏。
4、本产品无需特别维护。当系统工作出现故障时，可拆除防雷器后再检查，若还原到使用前的状态后系统恢复正常，则说明防雷器已经损坏，必须立即更换。
