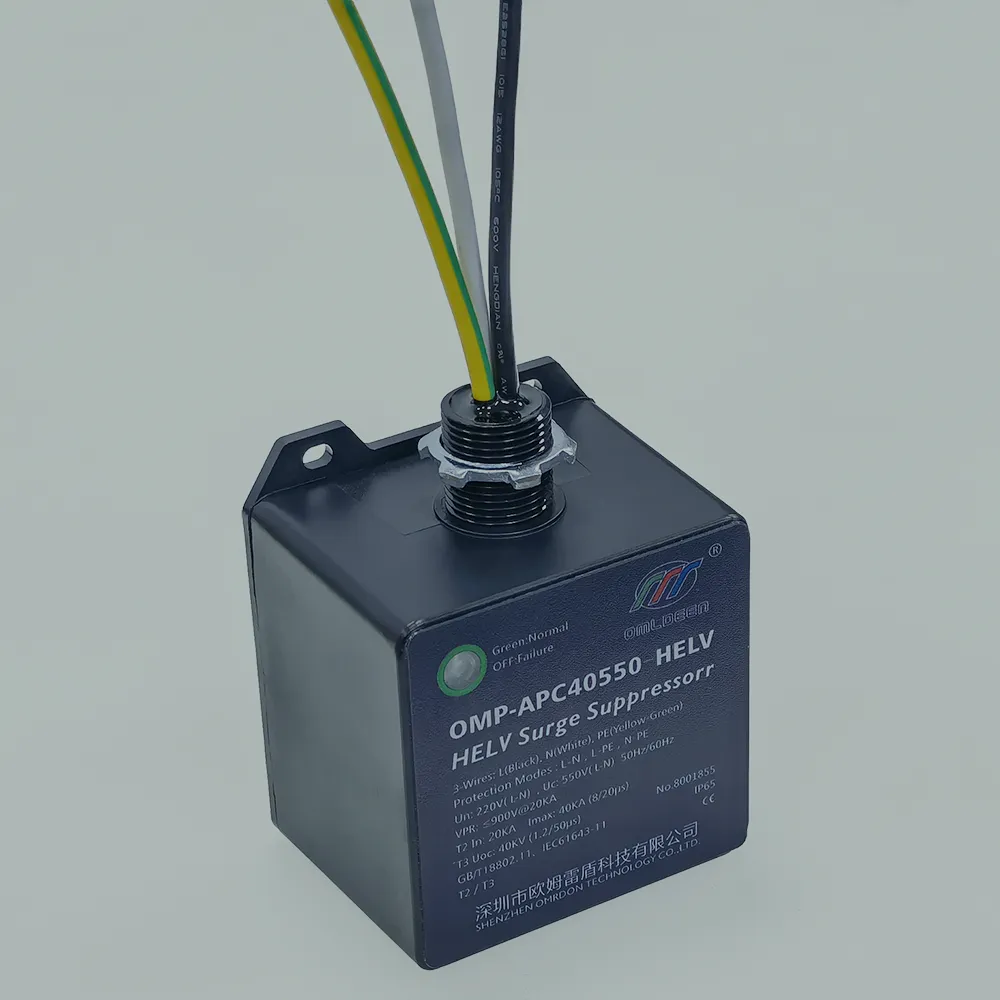

OMP-APC40550, 220Vac, 40KA, Uc550V, 单相, 高能低残压,IP67户外防水型电源防雷器,自带线缆
产品简介：
OMRDON HELV系列电源电涌保护器(SPD、电涌抑制器、浪涌保护器）主要适用于交流/直流终端设备电源系统，本产品采用专利技术设计，具有高UC及低残压的特点，特别适合安装在野外及电网电压波动大，且易遭雷击的现场设备处。
高Uc：意味着电涌保护器可以承受更高的电压波动而不误动作，增加保护器寿命；
低残压：意味着终端设备会承受更低的残压冲击，延长设备使用寿命。
该系列产品设计为IP65防水外壳，采用并联方式安装，自带引出电缆线。
功能特点：
- 高UC及低残压，采用专利技术有效解决电网电压不稳、波动大的使用场景，不但拥有较高的持续工作电压，又具有较低的残压，有效保护现场设备。
- 最大浪涌冲击电流40KA。
- 防水外壳，IP65。
- 自带引出电缆线，直接接线而无需另外配线。
- 多种工作电压选择：AC220V、AC110V、DC48V、DC36V、AC/DC24、DC12V。
典型应用
- 通讯基站
- PLC控制系统
- 安防监控
- 机械和工业设备
- 数据中心机房
- 医院精密设备
技术参数：
电气参数
| 型号 | OMP-APC40550-HELV |
| 测试级别 | T2,T3 |
| 标称工作电压(L-N)（Un） | 220 Vac |
| 最大持续工作电压（UC） | 550 Vac |
| T3冲击耐受电压（Uoc） | 20KV (1.2/50μs) |
| T2标称浪涌冲击电流（In） | 20KA (8/20μs) |
| T2最大浪涌冲击电流（Imax） | 40KA (8/20μs) |
| 电压保护等级（VPR）@20KA (8/20μs) | ≤900 V |
| 电压保护等级（VPR）@10KA (8/20μs) | ≤800 V |
| 电压保护等级（VPR）@3KA (8/20μs) | ≤700 V |
| 响应时间（Ta） | 25ns |
| 负载电流（IL） | 10A |
| 保护模式 | L-N，L-PE，N-PE |
机械参数
| 接线方式 | 引出电缆线 |
| 外壳材料 | PC+ABS |
| 接线线径 | 2.5～4mm2 |
| 尺寸 | 95*75*57mm |
| 重量 | 320g [0.71 Ibs] |
环境规范
| 温度工作范围 | -40 ~ +85℃,Altitude≤4km |
| 环境湿度 | 30%~90% |
| 外壳保护等级（IP） | IP65 |
其他信息
| 合规性认证 | CE、RoHs、ISO9001-2015 |
| 测试标准 | GB/T18802.11 / IEC61643-11 |
| 订货号No. | 8001855 |
系列型号信息

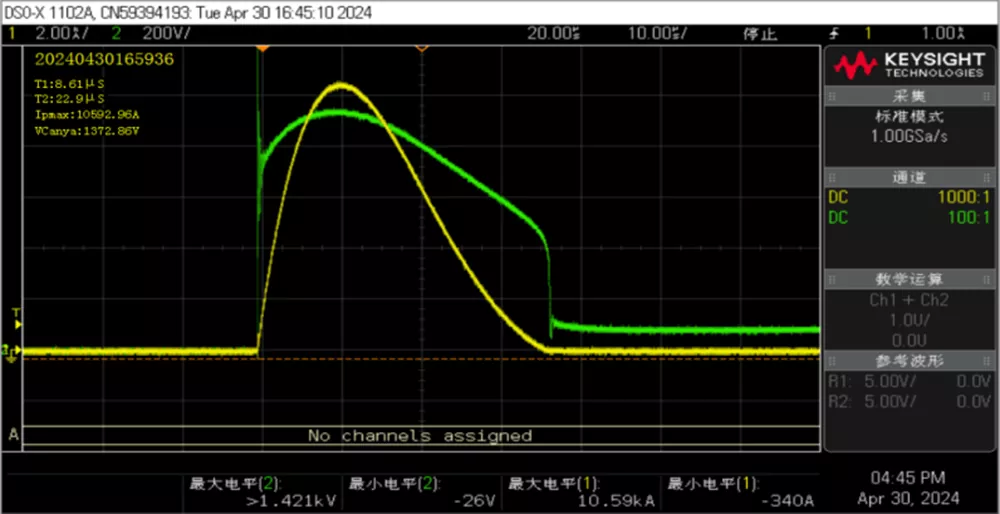

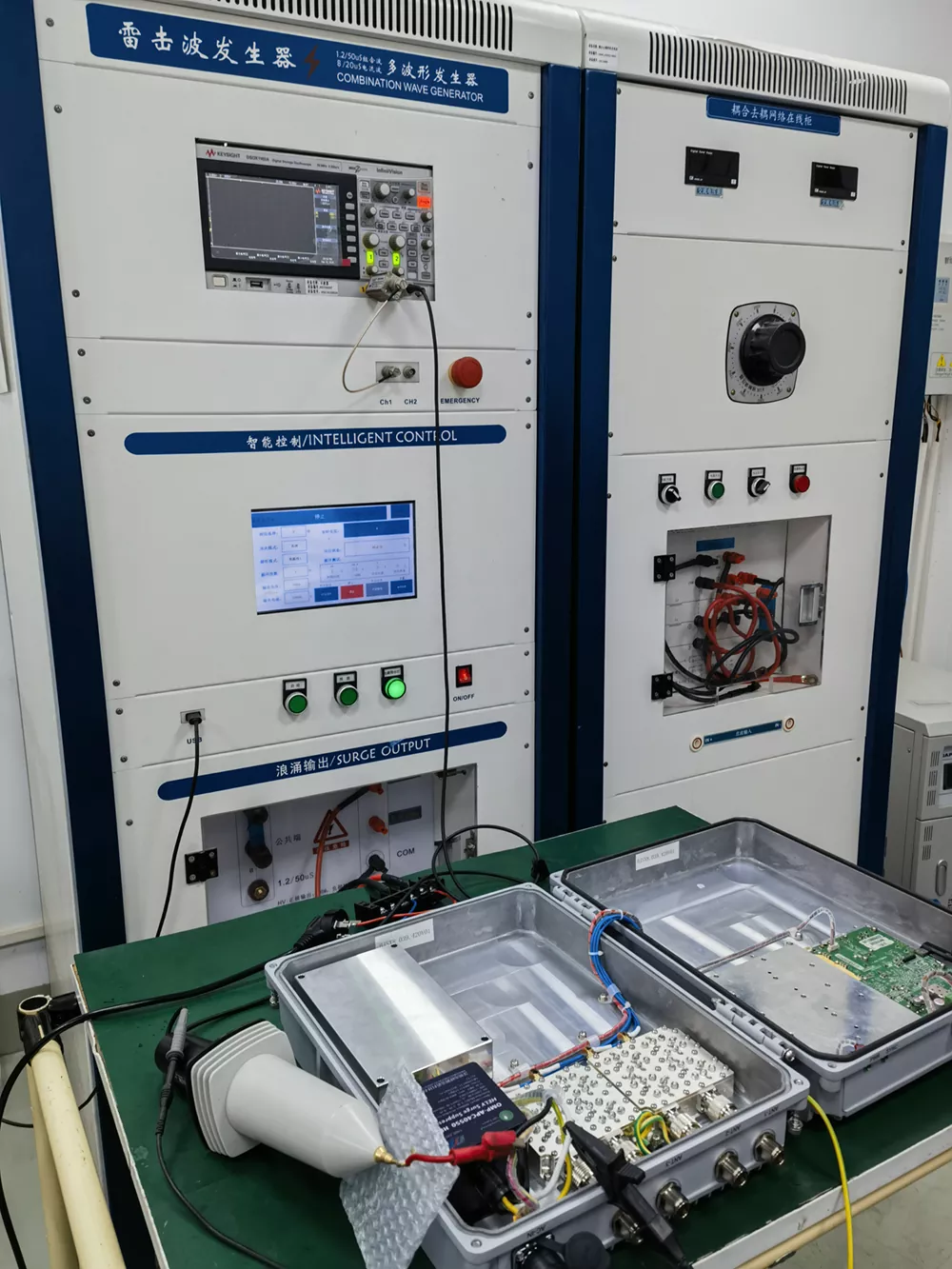

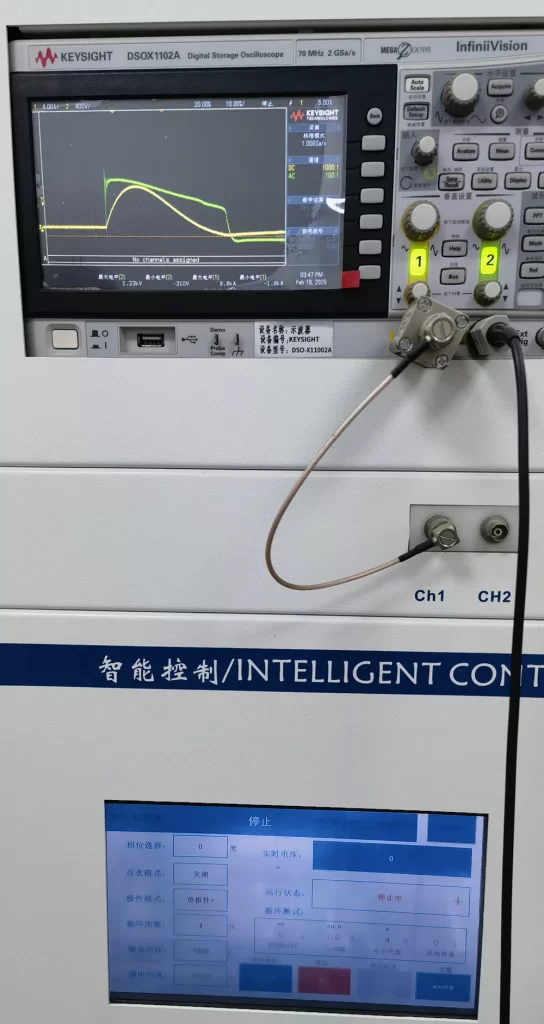

模拟雷电冲击测试

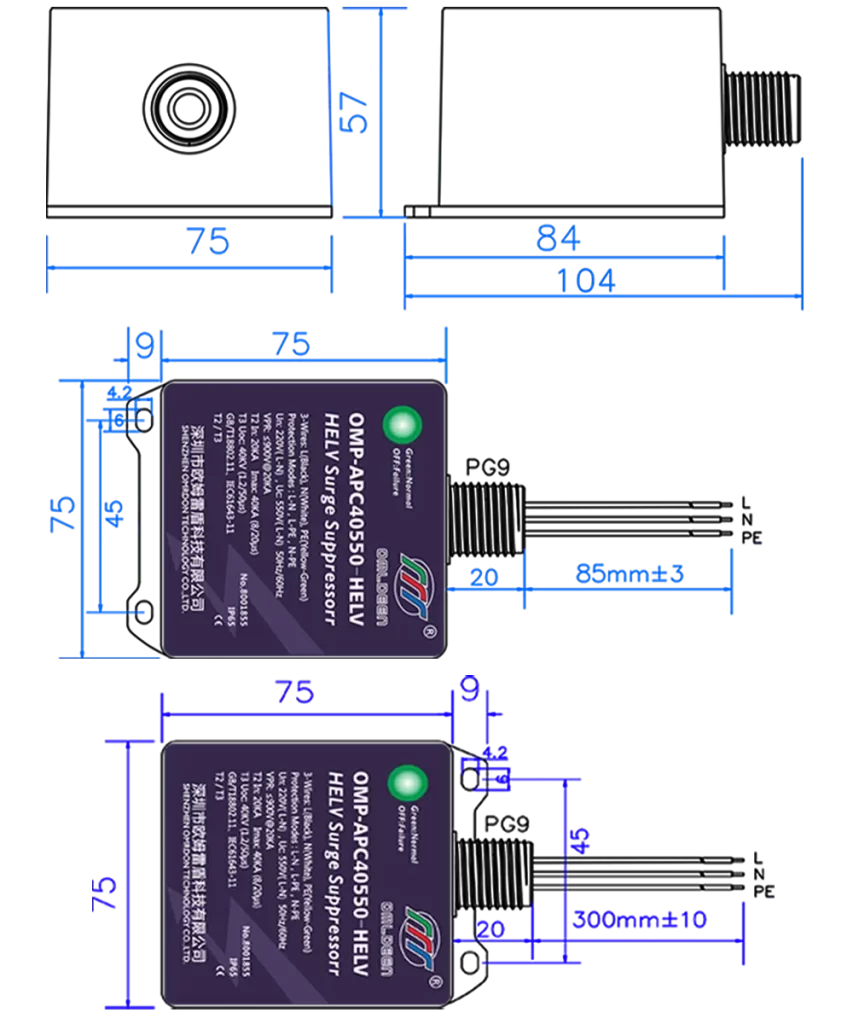

产品尺寸图
2.根据客户不同安装需求，固定耳可以向4个方向调整（前、后、左、右），需生产前提出需求。

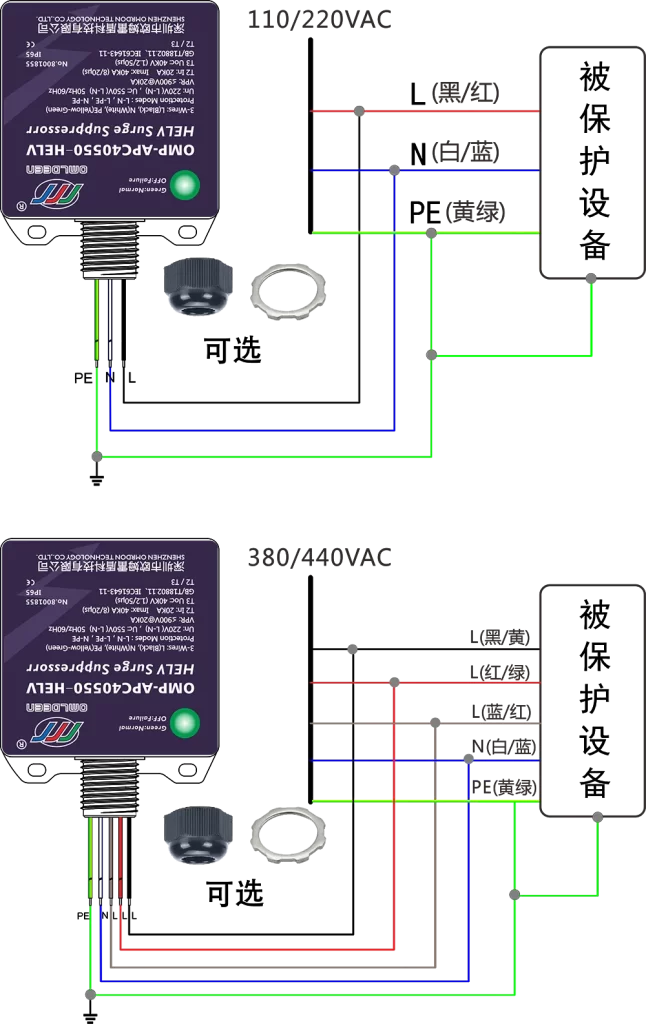

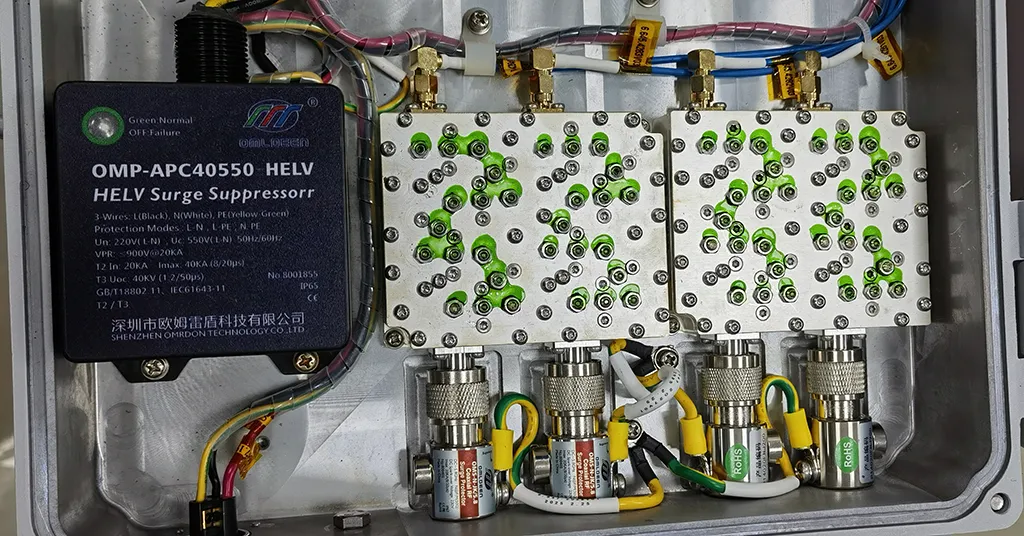

安装接线示意图
