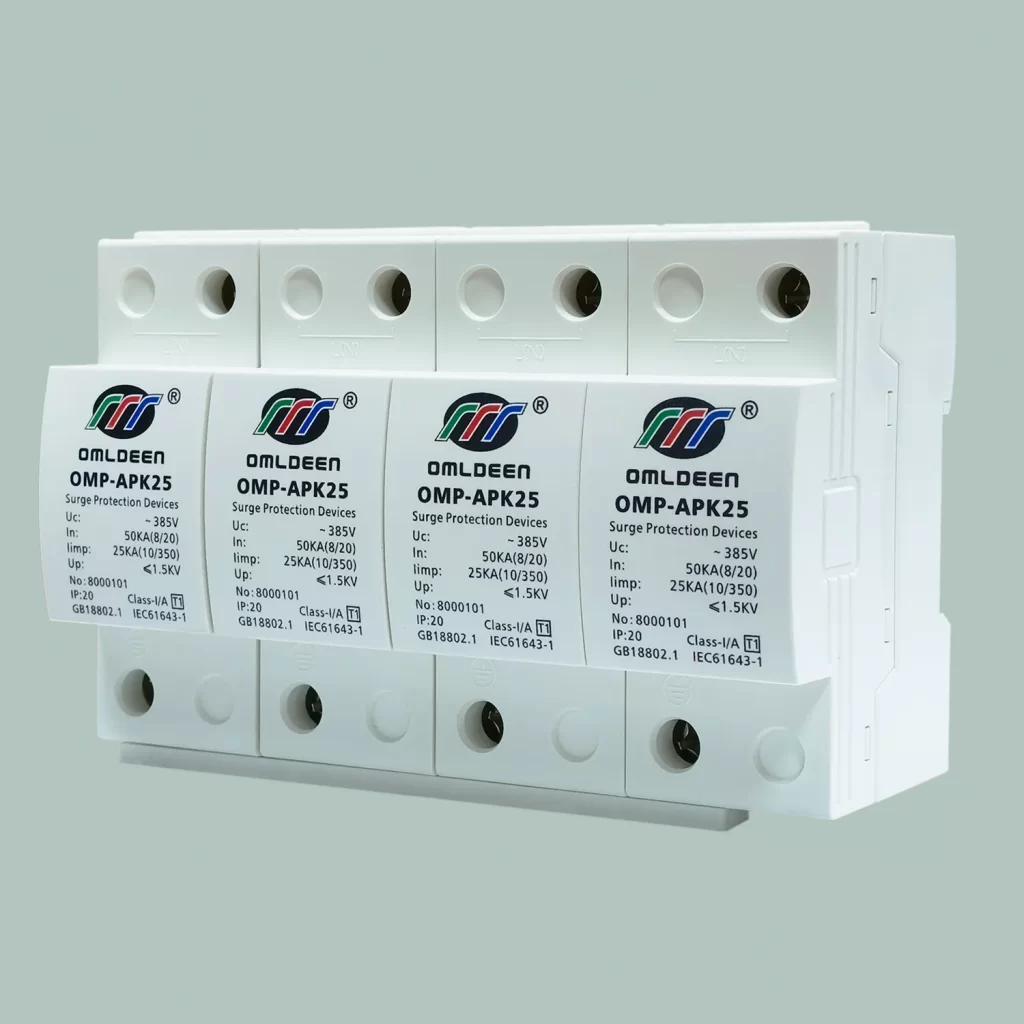

OMP-APK25/4电源防雷器，T1,25KA（10/350μs）浪涌保护器，一级防雷器
产品简介：
欧姆雷盾（OMRDON）I级电涌保护器（Surge Protection Device，简称SPD）（又称电源防雷器、电源避雷器、浪涌保护器、过压保护器），其设计依据符合GB和IEC技术标准；适用于交流380V（50Hz/60Hz）及以下的TN-S、TN-C-S、TT、IT等供电线路系统的雷击电磁脉冲（LEMP）保护，用于雷击区域的LPZOA区或LPZOB区与LPZ1区界面处。
功能特点：
- 可选遥信端子报警功能，便于远程报警监控
- 最高可承受25KA（10/350μs）雷电流冲击。
- 反应速度快，动作响应时间小于25ns。
- 阻燃外壳设计，可方便地安装在35mm电气导轨上。
- 内置热脱扣失效脱离装置，使保护器因过热、击穿失效时能自动断开。
- 可视告警窗口颜色表示保护的工作状态，绿色（正常）、红色（故障）。
- 增强阻燃PBT外壳
典型应用：
- 适用于雷击区域的LPZOA区或LPZOB区与LPZ1区处，并联安装在埋地穿管进线低压入户端主配电柜处，做第一级防雷保护
技术参数
名称 | 一级电源防雷器 |
类型 | 一端口 |
实验级别 | Class I |
型号 | OMP-APK25/4 |
货号 | 800010 |
保护模式 | L-PE ，N-PE |
额定工作电压 | 220V~380V |
最大持续运行电压（Uc） | 385V 50Hz/60Hz |
脉冲耐流（In） | 25KA（8/20μs） |
雷击冲击电流（Iimp） | 25KA（10/350μs） |
电压保护水平Up（8/20μs） | ≤2.2KV |
响应时间 | 25ns |
规格尺寸 | 144*90*65mm |
后备保护器选型 | D型63A-125A/35KA |
接入导线截面(L/N) | ≥10mm² |
接入接地线截面( PE) | ≥16mm² |
工作环境 | -40℃~+85℃ |
相对湿度 | ≤95% |
安装方式 | 35mm标准电气导轨 |
外壳材料 | 增强阻燃PBT |
测试依据 | GB/T18802.11、IEC61643-11 |

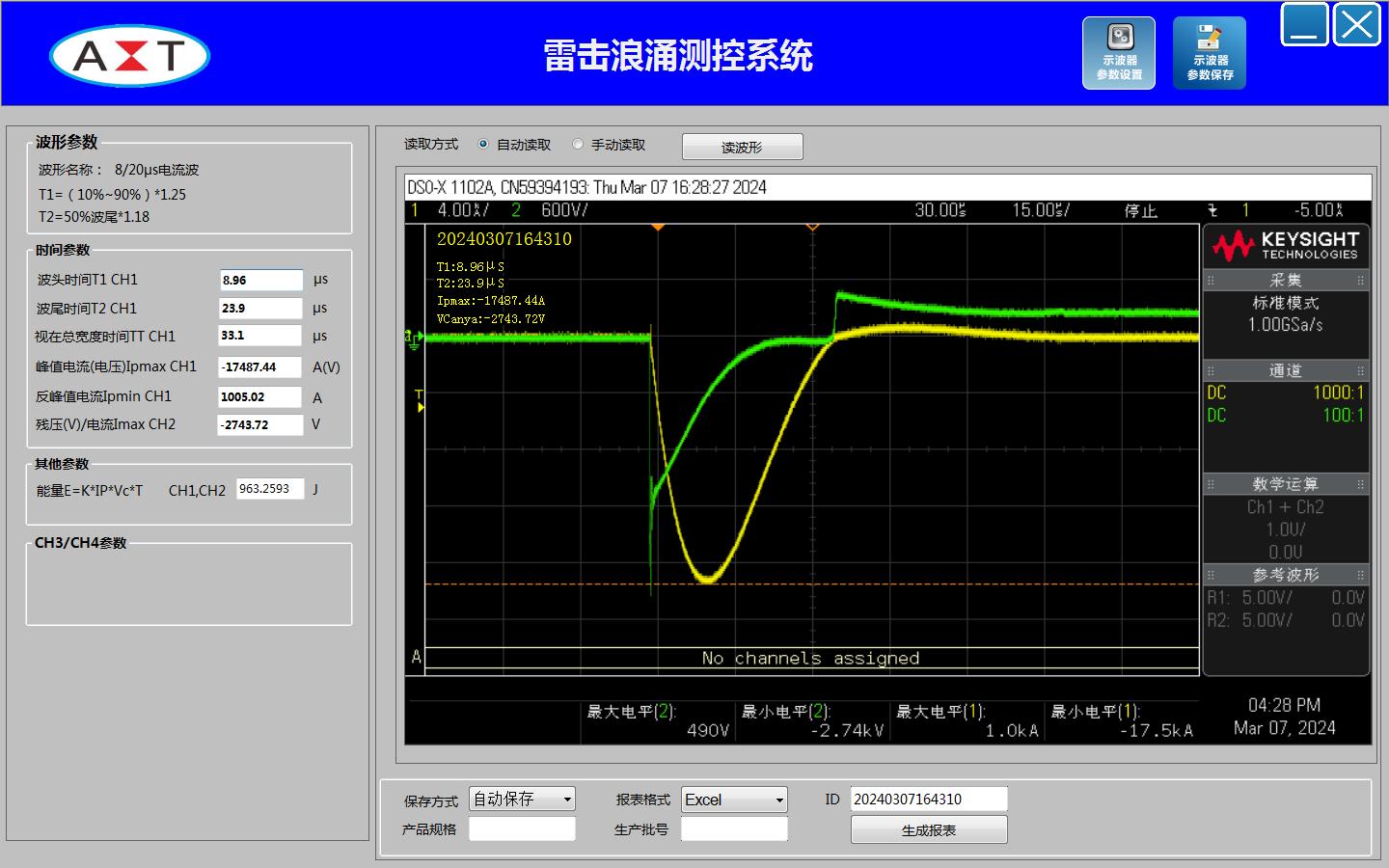

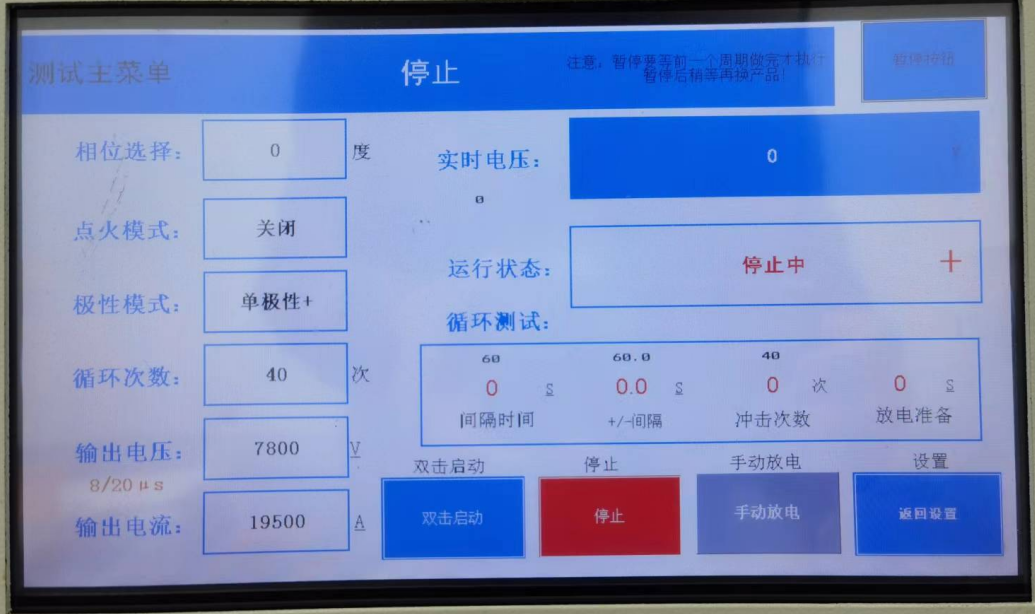

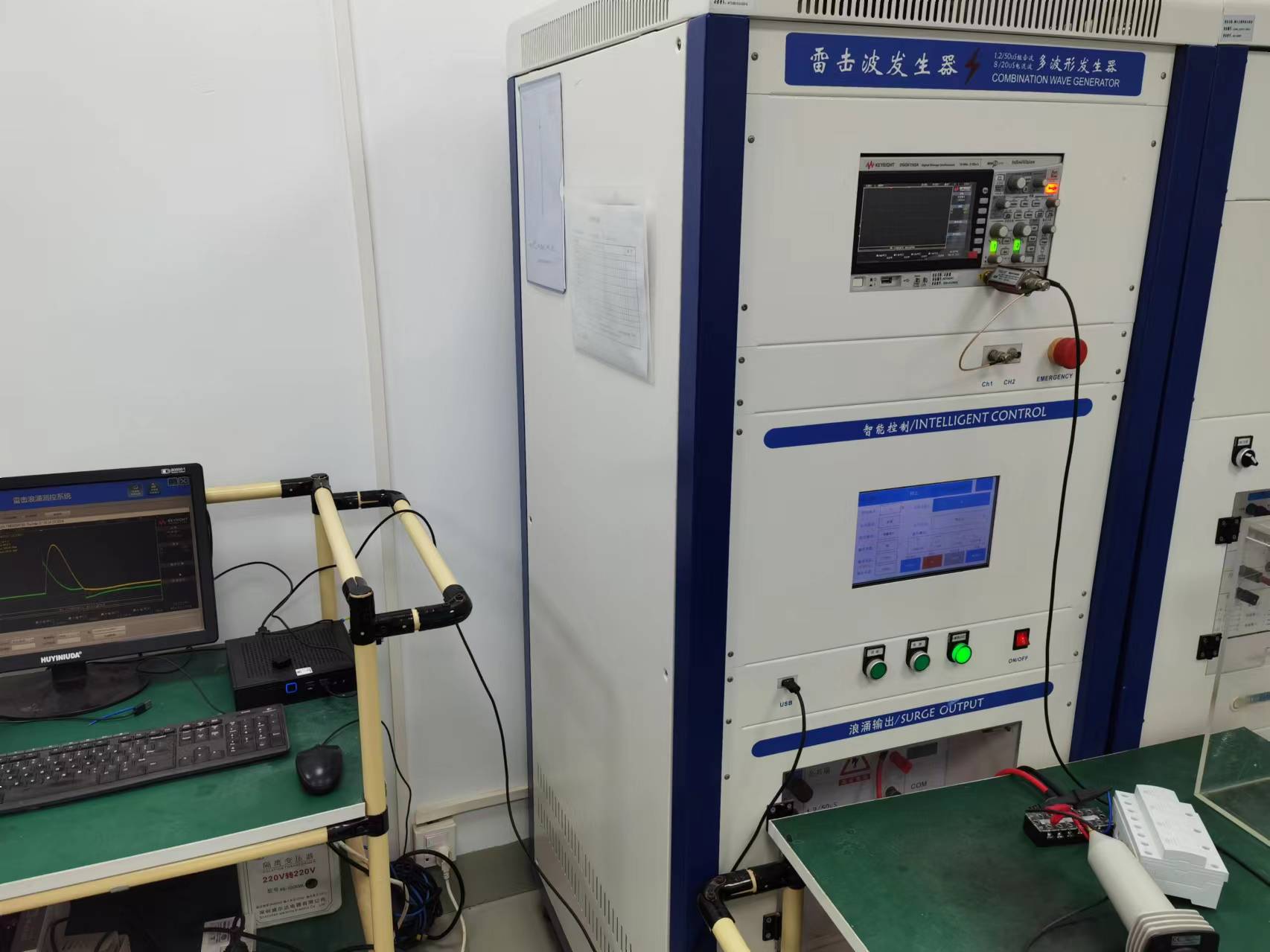

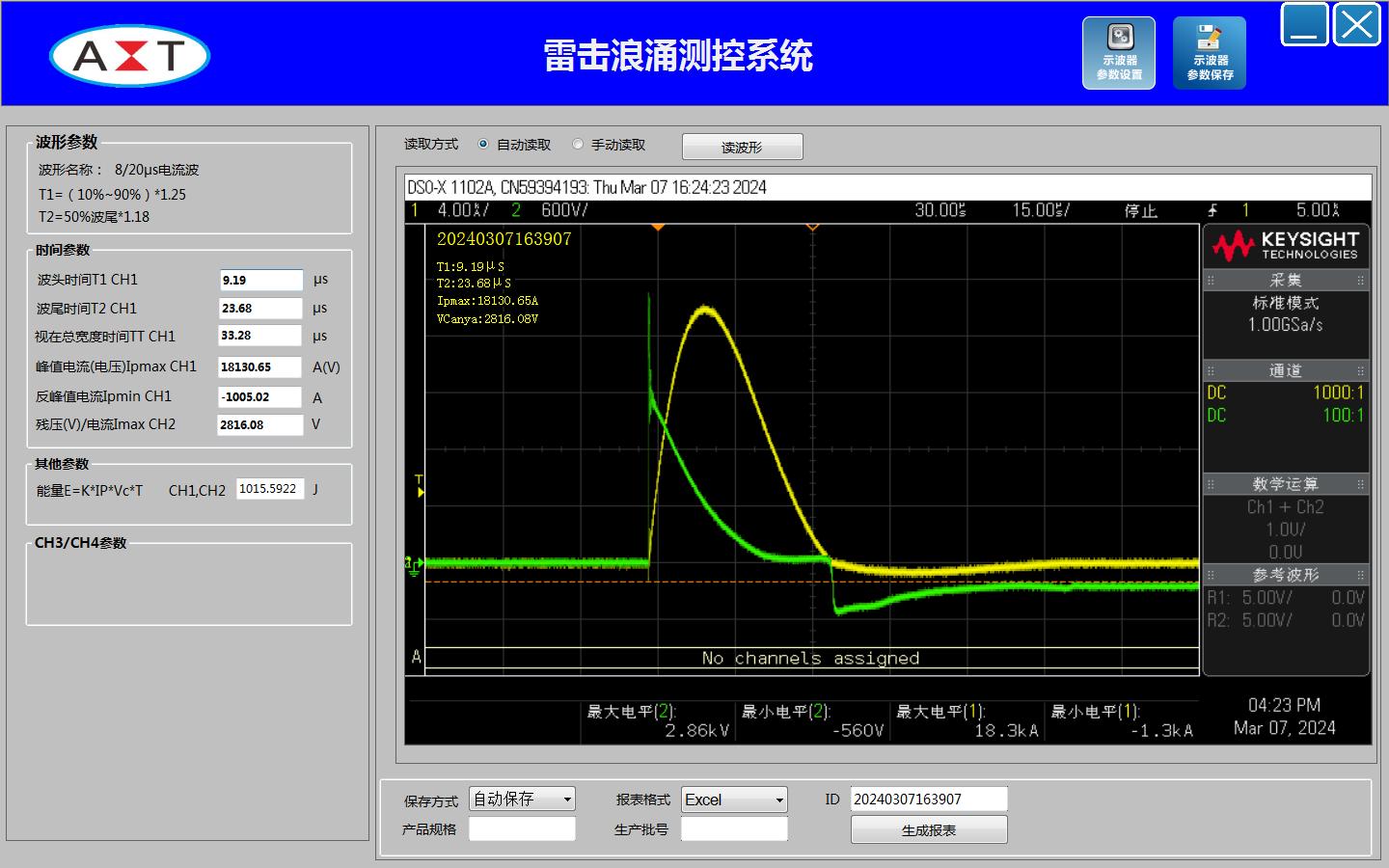

模拟雷电冲击测试

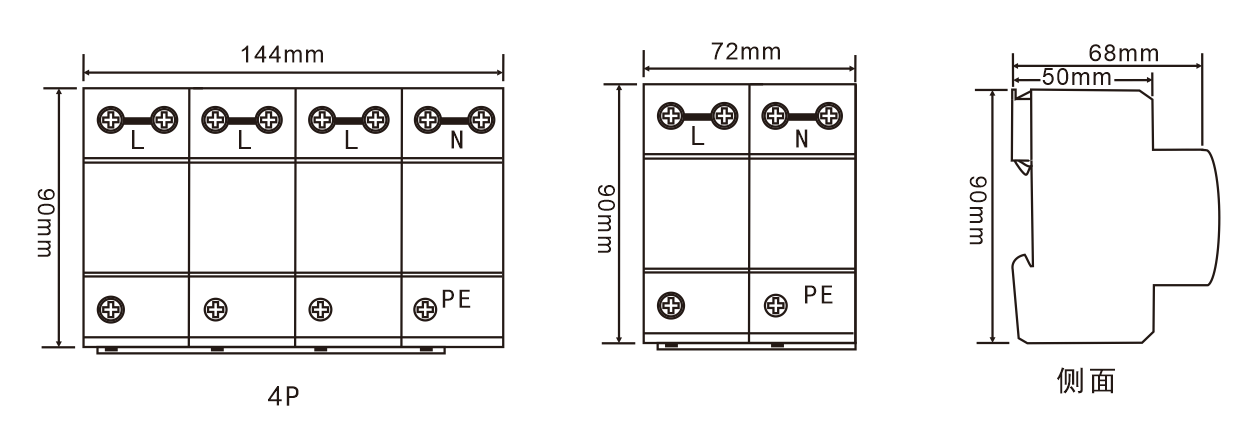

产品尺寸图
安装注意事项：
1.本SPD应并联安装，一般情况下，只需连接两个接线柱中的任意一个即可，也可以采用双接线方式连接（凯文接线方式）。连接线要求牢固可靠，且要求短、粗、直。
2.安装时请根据安装示意图所示连接，其中L1、L2、L3为相线，N为零线，PE为地线，切勿错接。安装完成后，合上自动断路器（熔断器）开关。
3.建议在SPD前端串联熔断器或自动断路器。确保避免防雷器劣化后短路引起火灾。
4.切记不可带电作业，安装前必须切断电源，严禁带电操作。
5.接地一定要良好且符合国家相关防雷规范要求。
6.设备需要定期检查，产品劣化后必须立即更换。
