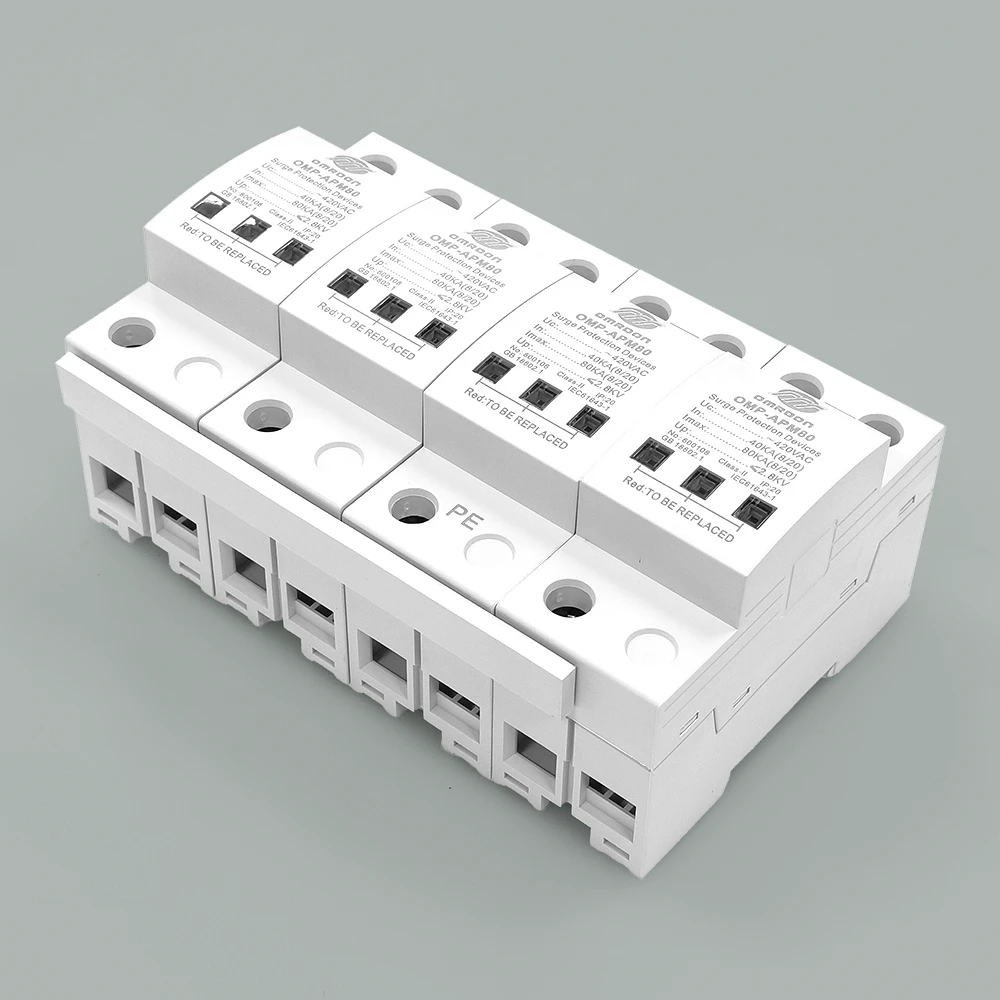

OMP-APM100/2，OMP-APM100/1+NPE，OMP-APM100/4，OMP-APM100/3+NPE，100KA单相/三相电涌保护器,浪涌抑制器，用于配电房配电柜、配电箱、机房、基站设备箱
产品简介：
欧姆雷盾（OMRDON）电涌保护器（Surge Protection Device，简称SPD）（又称电源防雷器、电源避雷器、浪涌保护器、过压保护器），其设计依据符合GB18802.1，IEC61643-1技术标准；适用于交流380V（50Hz/60Hz）及以下的TN-S、TN-C-S、TT、IT等供电线路系统的雷击电磁脉冲（LEMP）保护，用于雷击区域的LPZOA区或LPZOB区与LPZ1区界面处。
该产品采用导轨式阻燃外壳封装，内置优质高速过压保护器件，对电源线路上感应的雷电高压脉冲具有高效的保护防御功能。
功能特点：
- 可选遥信端子报警功能，便于远程报警监控
- 最高可承受100KA(8/20μs)雷电流冲击。
- 反应速度快，动作响应时间小于25ns。
- 阻燃外壳设计，可方便地安装在35mm电气导轨上。
- 内置热脱扣失效脱离装置，使保护器因过热、击穿失效时能自动断开。
- 可视告警窗口颜色表示保护的工作状态，绿色（正常）、红色（故障）。
- 增强阻燃PBT外壳
典型应用
- 低压入户配电柜
- 楼层配电箱
- 机房主配电箱
- 室外设备箱
- 通讯基站
- PLC控制柜
技术参数
| 名称 | T2电源防雷器 | |
| 型号 | OMP-APM100/4 | OMP-APM100/NPE |
| 货号 | 800106 | 800107 |
| 保护模式 | L-N, L-PE, N-PE | N-PE |
| 额定工作电压 | 220/380V | |
| 最大持续运行电压(Uc） | 385V50H/60Hz | 255V50H/60Hz |
| 标称放电电流（In）（8/20μs) | 60kA(8/20μs) | 125kA(8/20μs) |
| 最大放电电流（Imax)(8/20μs) | 100kA(8/20μs) | —- |
| 雷击冲击电流（Iimp） | —- | 50KA(10/350μs) |
| 电压保护水平Up（8/20μs） | ≤2.8KV | ≤2.0KV |
| 响应时间 | ≤25 ns | ≤100 ns |
| 规格尺寸 | 144×90×68mm | |
| 后备保护器选型 | D型63~125A | |
| 接入导线截面（L/N） | ≥ 16mm2 | |
| 接入接地线截面（PE） | ≥ 25mm2 | |
| 工作环境 | -40℃~+ 85℃ | |
| 相对湿度 | ≤95 | |
| 安装方式 | 35mm标准电气导轨 | |
| 外壳材料 | 增强阻燃塑料(V0) | |
| 测试依据 | GB/T 18802. 11、IEC 61643-11 | |
产品尺寸图
安装注意事项
1、电涌保护器并联安装于线路当中，且记。
2、线路请勿接反或接错。
3、电涌保护器安装在被保护设备前端越近效果越好。
4、设备需要定期检查，产品劣化后必须立即更换。
5、切记不可带电作业。
