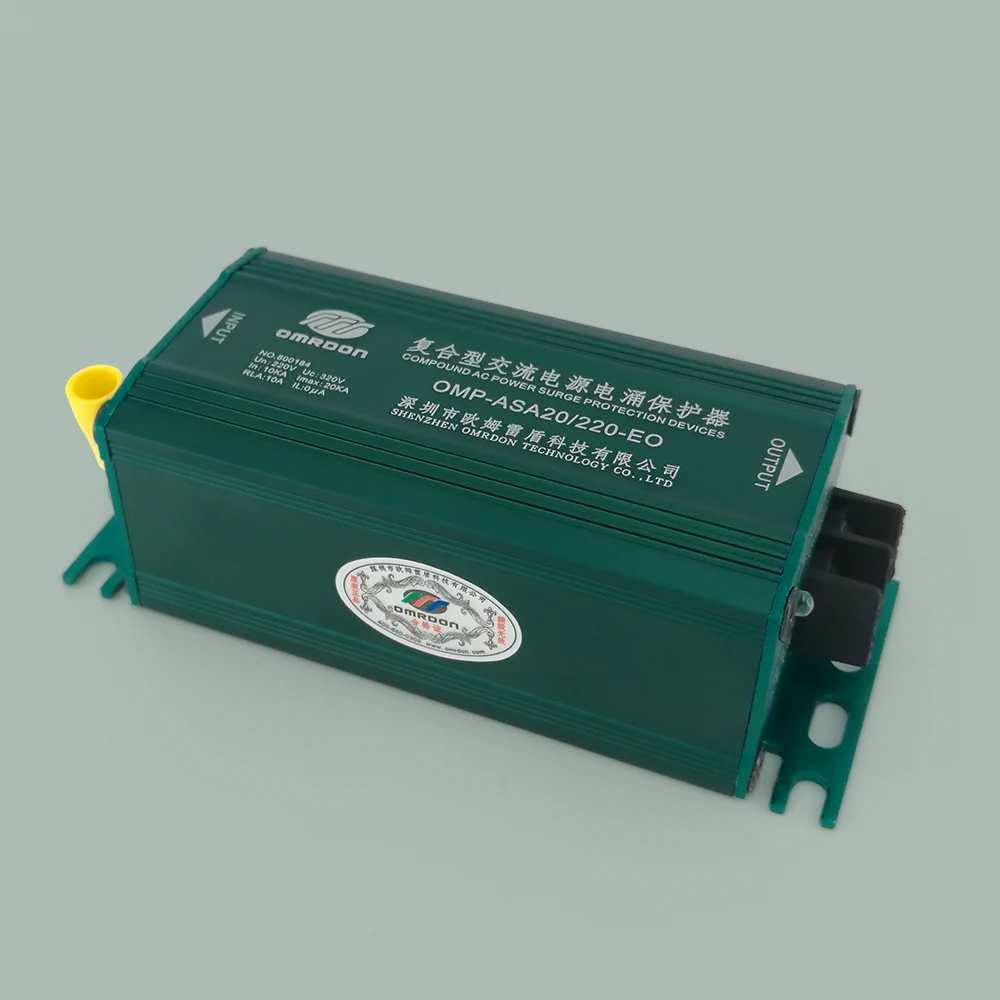

OMP-ASA20/220-EO 20KA 复合型串联电源防雷器(浪涌抑制器)220V/120V/48V/24V/12V,无漏流，低残压，特别适合终端设备的浪涌保护
产品简介：
欧姆雷盾（OMRDON）复合型串联型电源防雷器（SPD）是一款专为交/直流配电系统设计的高性能电涌保护装置。适用于程控交换机、安防监控、广播系统、通信设备、消防系统、工业控制系统等多种场景，能有效防御雷击及电网浪涌引起的过电压、过电流，保障设备长期稳定运行。产品结构紧凑，安装简便，适用于各类严苛环境，是终端设备防雷保护的首选解决方案。
本系列防雷器采用复合型平衡保护电路，具备差模（线对线）与共模（线对地）全模保护能力，残压低、响应快（≤25ns），特别适用于雷电活动频繁、对电压波动敏感的户外或工业场所。外壳采用铝合金材质，支持选装35mm导轨安装，并配备LED工作状态指示灯，实时显示防雷器运行状态。
功能特点：
- 高耐受能力：最大放电电流20KA（8/20μs），可靠抵御强浪涌冲击
- 全模保护：差模+共模双重保护，覆盖线对线、线对地全路径
- 快速响应：响应时间≤25纳秒，迅速抑制电涌
- 无漏电流设计：性能稳定，使用寿命长
- 状态可视：绿色LED指示灯，正常常亮，失效熄灭，便于维护
典型应用：
- 通信基站与程控交换机
- 安防监控系统与视频设备
- 背景广播与音视频系统
- 消防报警与控制设备
- 工业自动化与PLC控制系统
- 直流电源设备（如太阳能控制、直流屏等）
技术参数
功能参数
| 型号 | OMP-ASA20/220-EO |
| SPD类别 | 复合型 |
| 测试级别 | T2(II),T3(III) |
| 标称工作电压(L-N)（Un） | 220 Vac |
| 最大持续工作电压（UC） | 320 Vac |
| T2 标称浪涌冲击电流（In） | 10KA (8/20μs) |
| T2 最大浪涌冲击电流（Imax） | 20KA (8/20μs) |
| T3 冲击耐受电压（Uoc） | 20KV (1.2/50μs) |
| 电压保护等级（VPR）@10KA (8/20μs) | ≤1.1K V |
| 电压保护等级（VPR）@7.5KA (8/20μs) | ≤900 V |
| 电压保护等级（VPR）@3KA (8/20μs) | ≤700 V |
| 响应时间（Ta） | 25ns |
| 负载电流（IL） | 5A/10A |
| 漏电流(LC) | ≤0μA |
| 保护模式 | L-N，L-PE，N-PE |
| 失效指示 | LED指示灯(绿色:正常，熄灭:失效) |
机械参数
| 接线方式 | 接线端子 |
| 最大接线线径 | ≤4mm2 (12AWG) |
| 外壳材料 | 铝合金 |
| 尺寸 | 95*75*57mm |
| 重量 | 130g [0.286 Ibs] |
环境规范
| 温度工作范围 | -40 ~ +85℃,海拔≤4kM |
| 环境湿度 | 30%~90% |
| 外壳保护等级（IP） | IP20 |
其他信息
| 测试标准 | GB/T18802.11 / IEC61643-11 |
| 订货号No. | 800184 |
系列型号信息

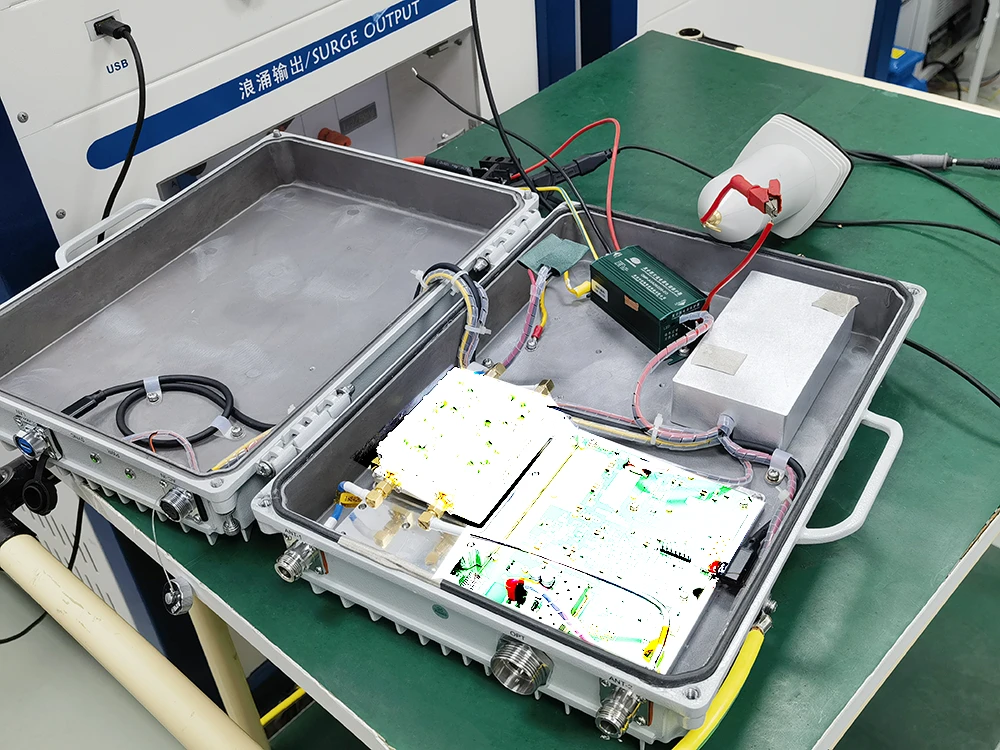

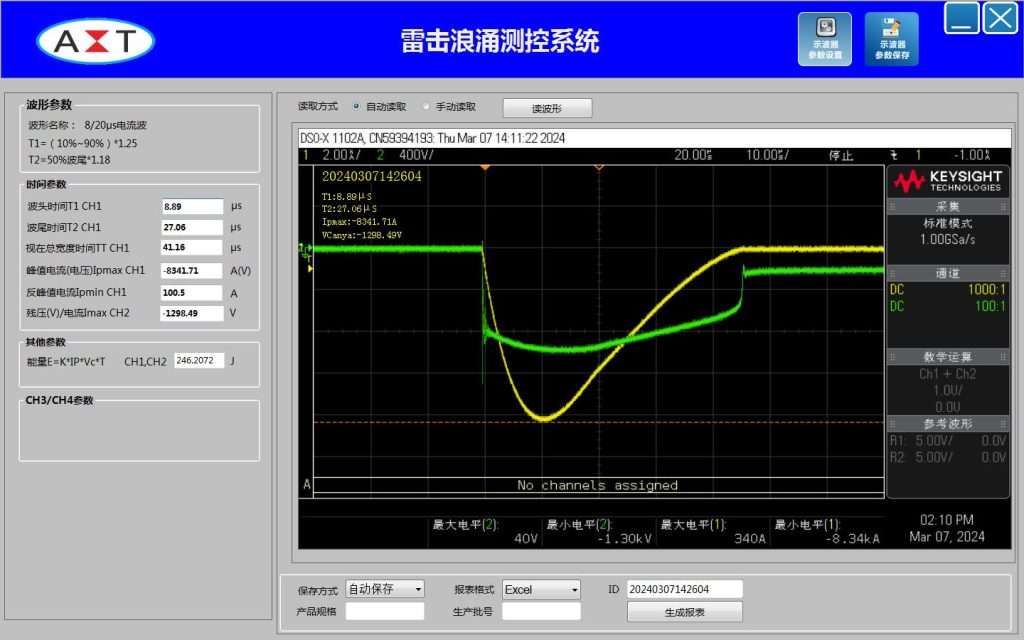

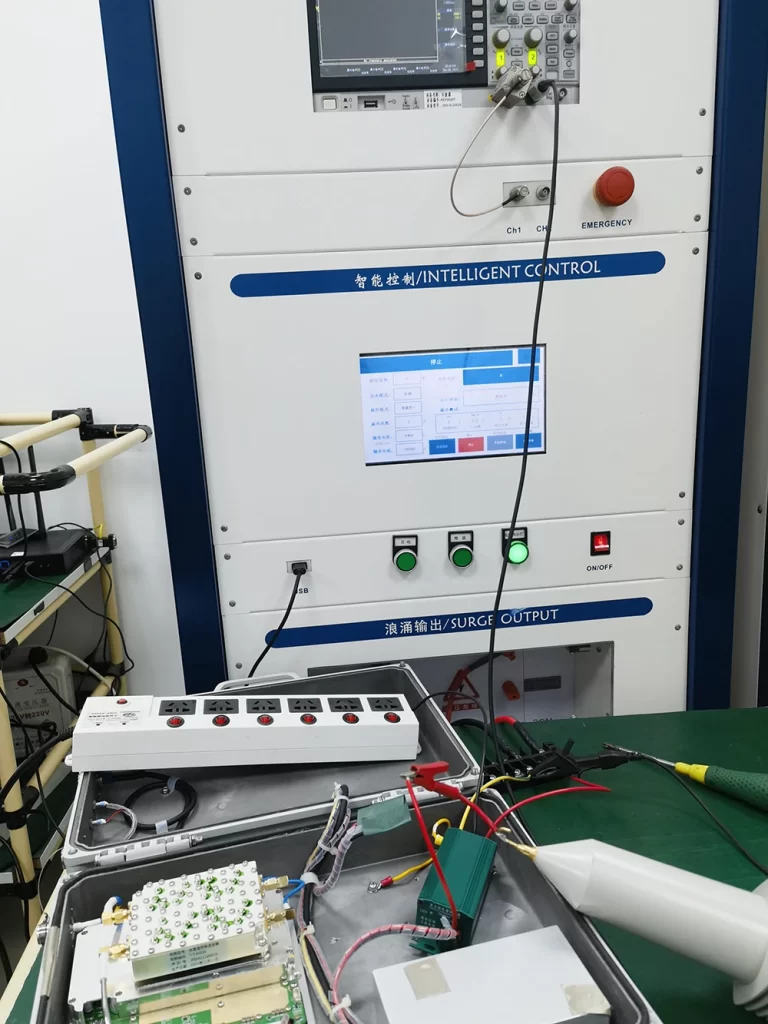

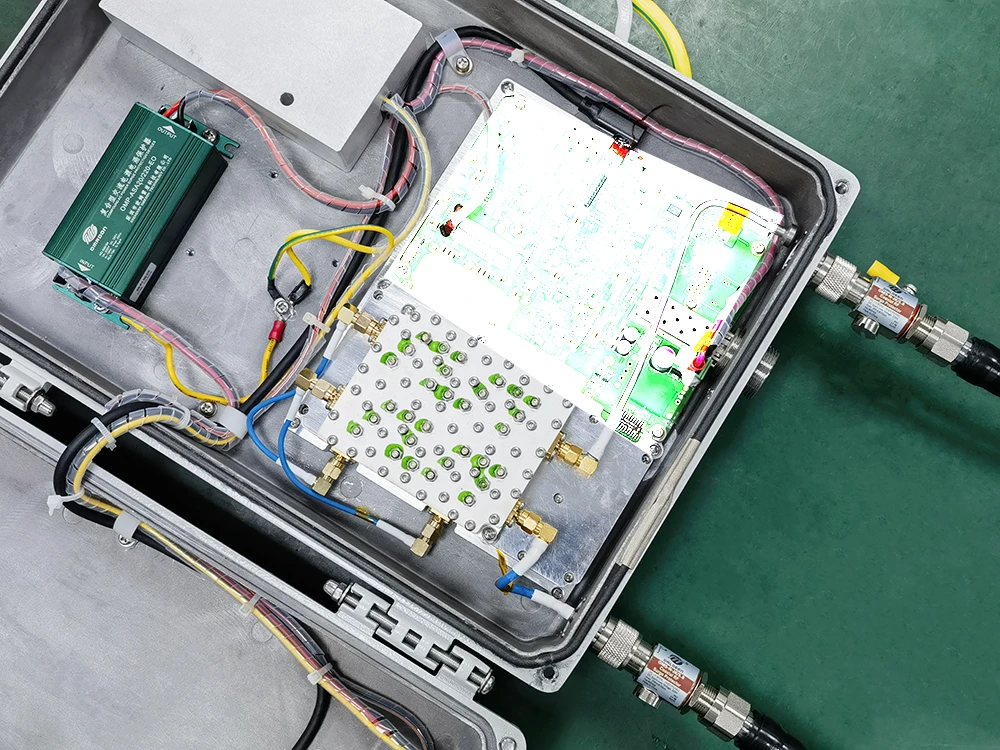

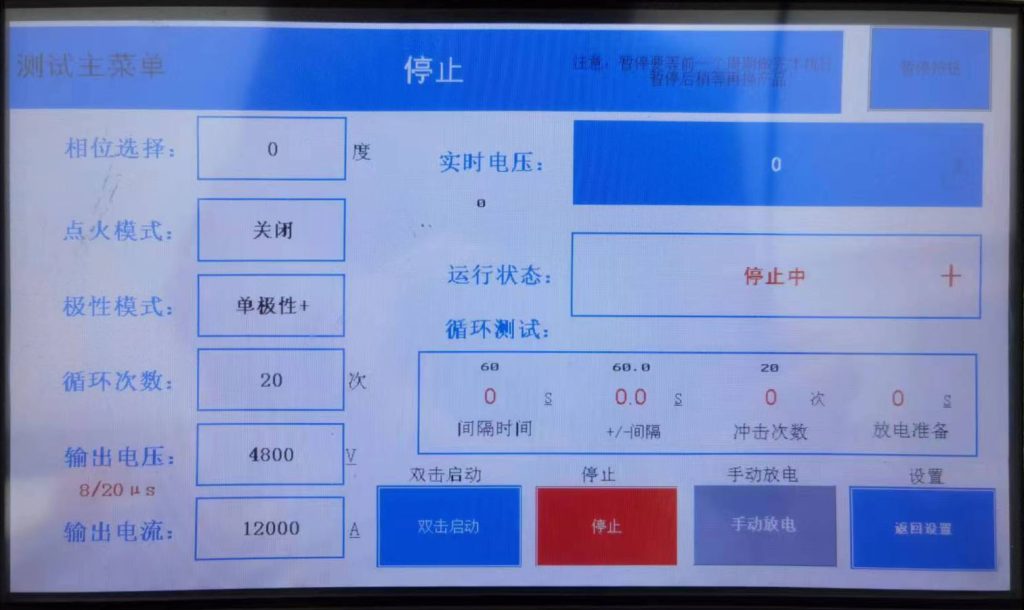

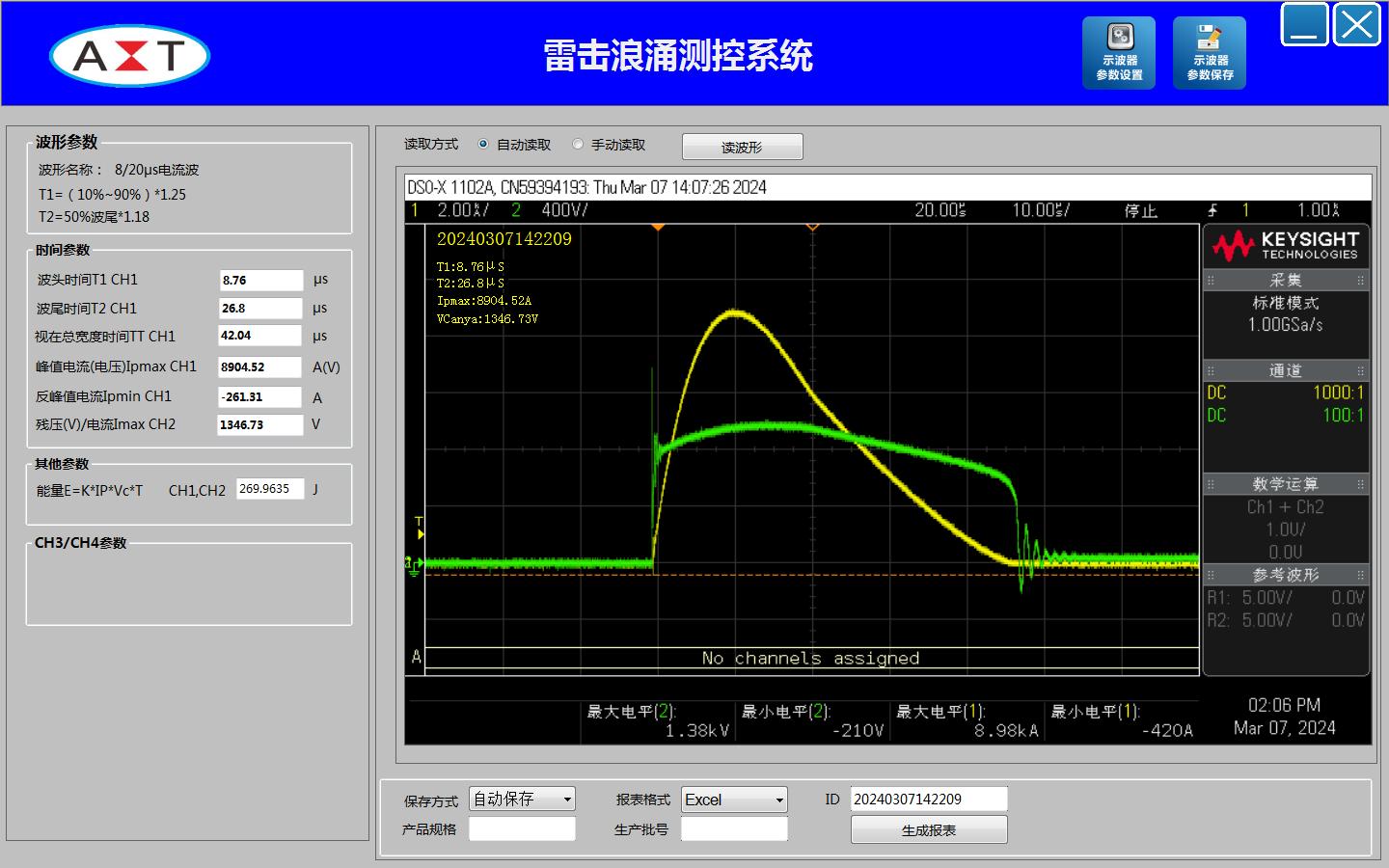

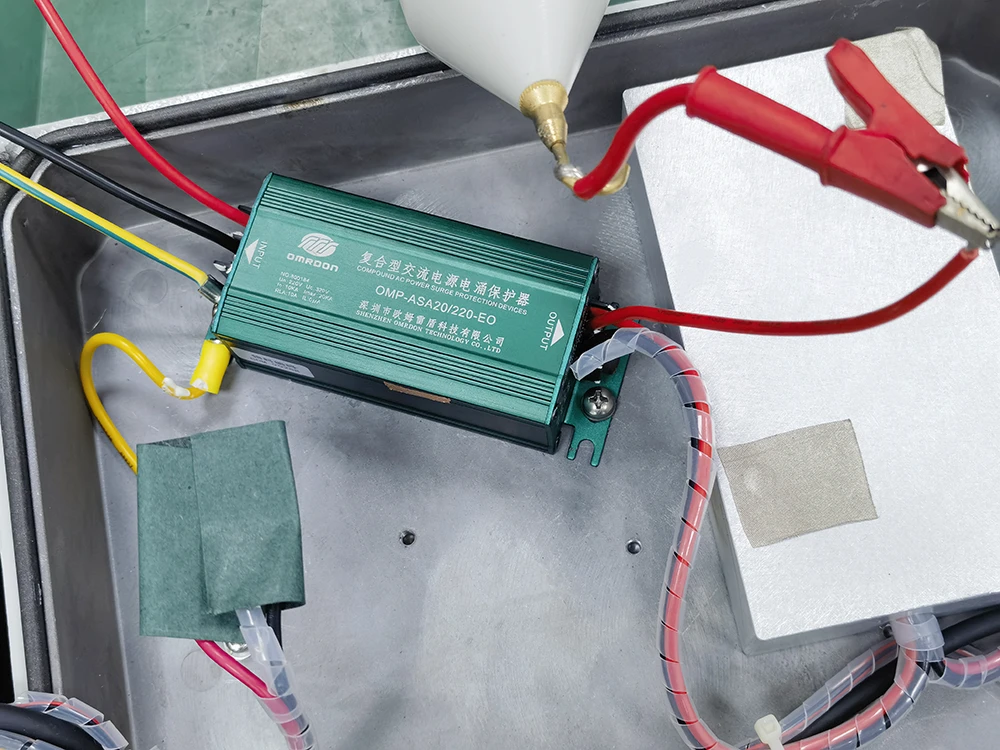

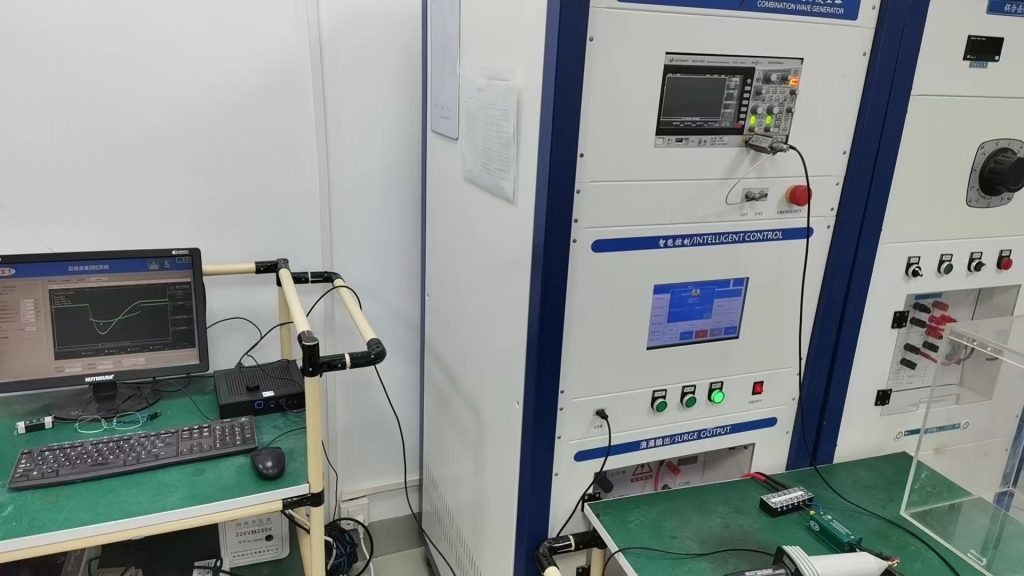

模拟雷电冲击测试

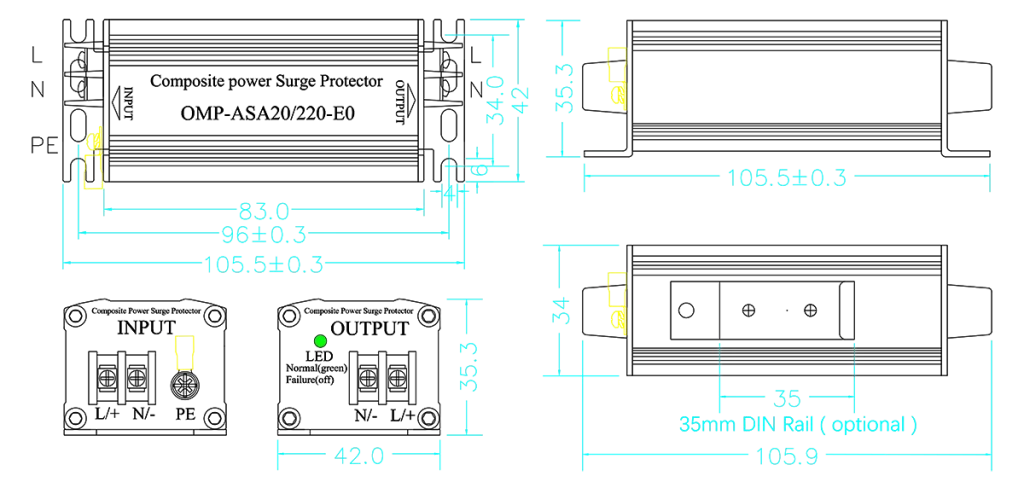

产品尺寸图
安装注意事项：
● 接线正确：输入（IN）接电源侧，输出（OUT）接设备侧，严禁反接。
● 就近安装：尽量靠近被保护设备前端，保护效果更佳。
● 接地可靠：接地电阻≤4Ω，接地线截面积≥2.5mm²。
● 禁止带电操作：安装与更换时必须断电进行。
● 定期检查：建议每年至少进行一次巡检，发现指示灯异常应及时更换。
