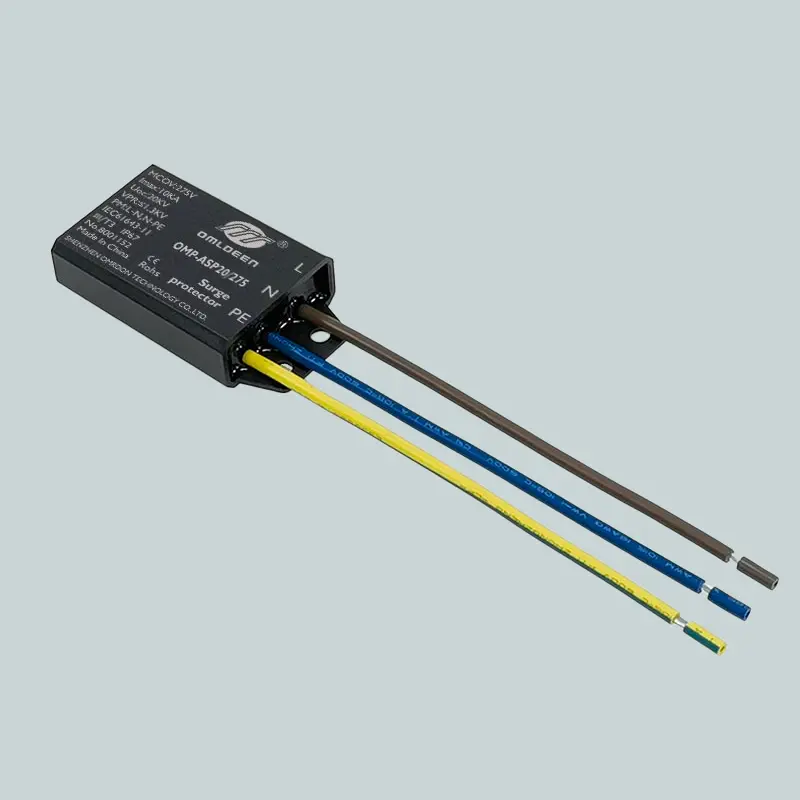

OMP-ASP20 20KA 20KV LED照明路灯电源防雷器，用于终端设备的防雷防浪涌保护
产品简介：
欧姆雷盾（OMRDON）OMP-ASP20防水型交流电源防雷器采用迷你小型防水外壳，自带引出电缆线，主要用于室外LED照明路灯、高杆灯及其它终端设备的防雷保护。
具有节能、环保和更长使用寿命的LED照明系统现已得到广泛应用，但对于LED来说，对雷击浪涌和操作过电压造成的电涌极其敏感，由于暴露在户外环境，LED照明系统面临受到电涌冲击而导致的电源模块失效，安装本产品可有效保护。
本产品体积小巧，可用于安装空间极其受限的设备壳体内部，自带引出电缆线，使安装接线更为便捷。
功能特点：
- 本产品外壳采用阻燃性材料，产品采用灌封胶工艺，具有防火、防水、防尘特性，防护等级可达 IP67。
- 产品具有全模保护功能。该产品的最大防护电涌电流冲击达 20kA，能够耐受 20kV 的电涌电压的冲击。
- 产品体积小巧，尺寸50×35×14.5mm（ 不包含连接线）。
- 安装应用十分方便，自带 L、N 和 PE 连接线。
- 可根据客户需求增加 LED 工作指示功能。客户可在订货时选择。
典型应用：
- 智慧路灯系统。
- 景观灯照明。
- 汽车充电桩。
- 照明驱动电源。
技术参数
| 名称 | LED路灯电源防雷器 |
| 型号 | OMP-ASP20 |
| 保护模式 | 共模（L-PE N-PE），差模（L-N） |
| 额定工作电压 | 220VAC |
| 最大持续运行电压(Uc) | 277VAC |
| 电压保护水平Up（8/20μs） | L-N ≤1.2KV |
| L-PE ≤1.2KV | |
| N-PE ≤1.1KV | |
| 标称放电电流 ( In)( 8/20μs) | 10kA(8/20μs) |
| 最大放电电流(Imax)(8/20μs) | 20kA(8/20μs) |
| 响应时间 | ≤25 ns |
| L/N-PE 对地耐压 | 300VAC |
| 指示灯 | 选装 |
| 电源连线规格 | 1.5mm²多股线 |
| 产品尺寸 | 50*35*14.5mm |
| 外壳防护等级 | IP67 |
| 工作环境 | – 40℃~+ 85℃ |
| 安装方式 | 并联安装 |
| 外壳材料 | 热塑性材料（阻燃） |
| 成品重量 | 40g |
| 测试依据 | GB/T 18802 . 11 、IEC 61643 – 11 |
典型性能测试数据

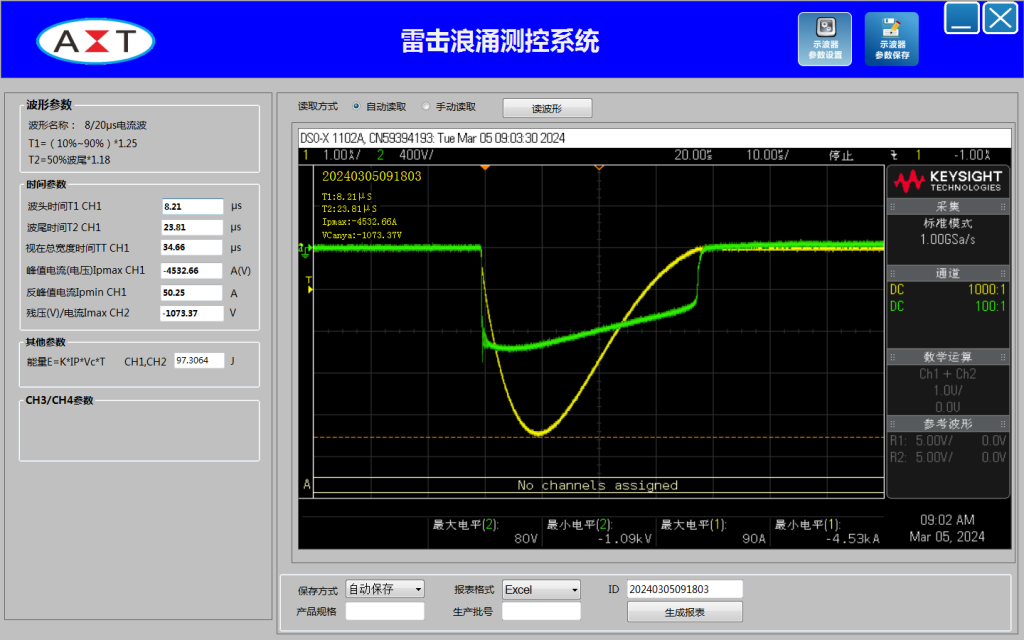

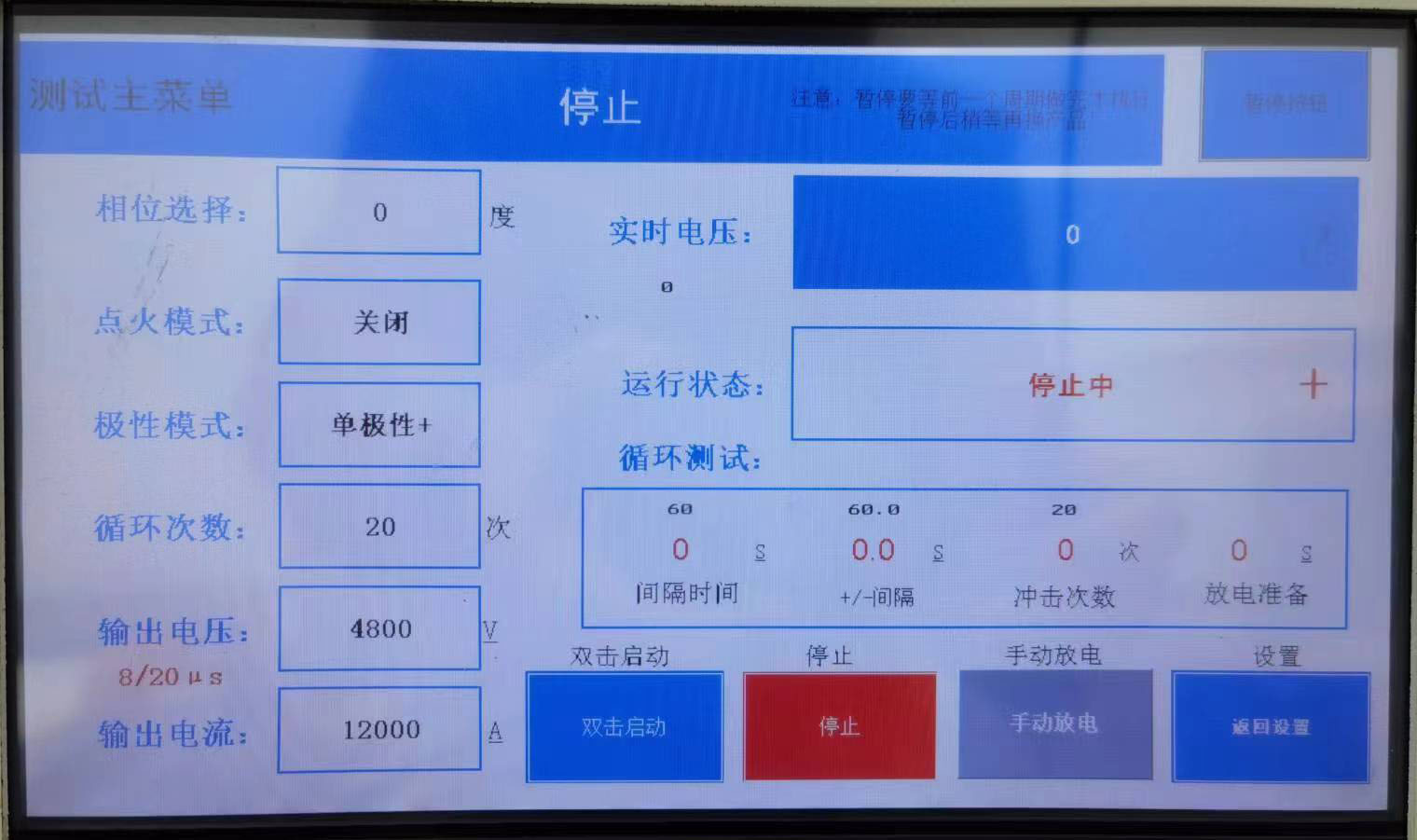

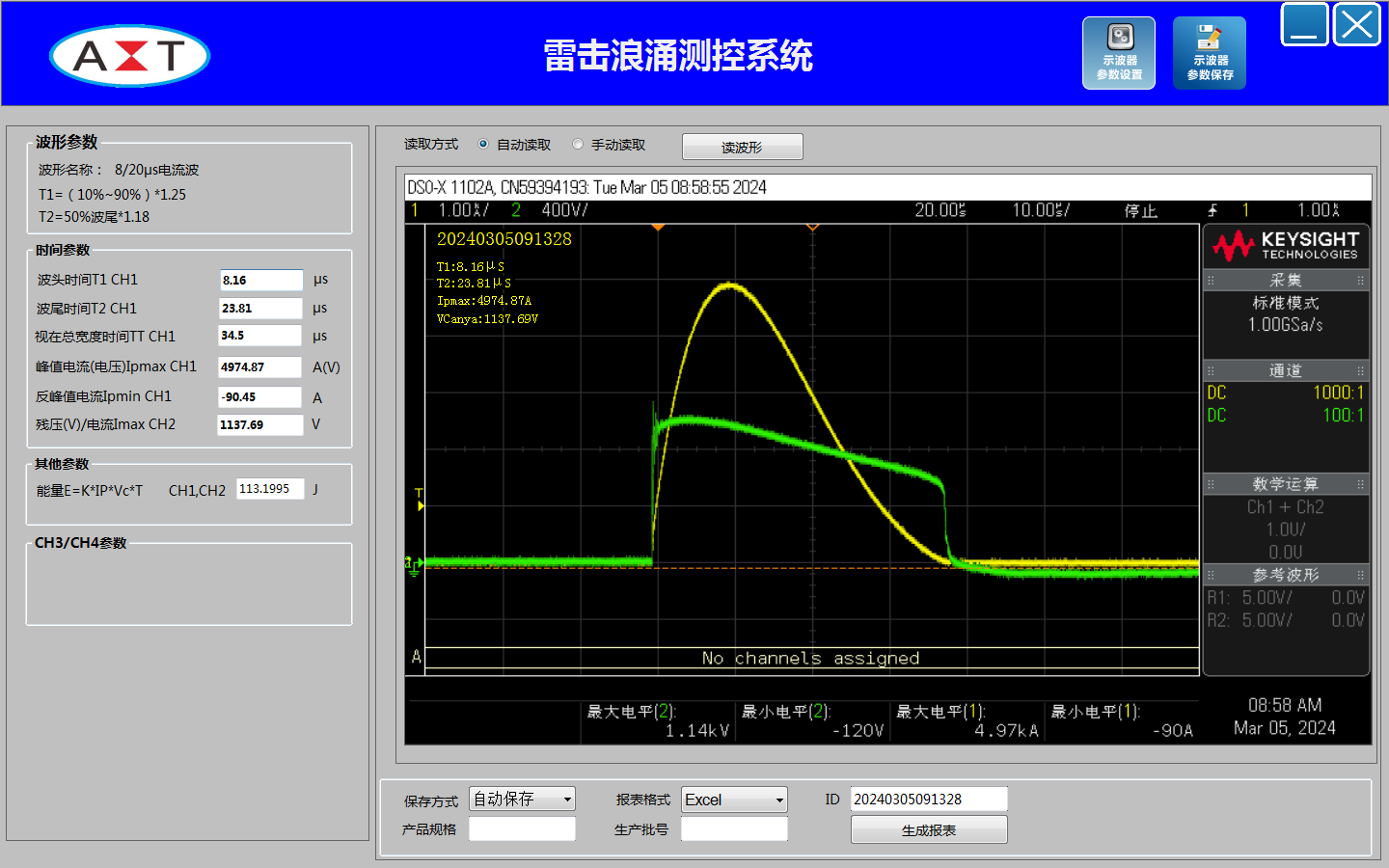

模拟雷电冲击测试
产品尺寸图及接线示意图
