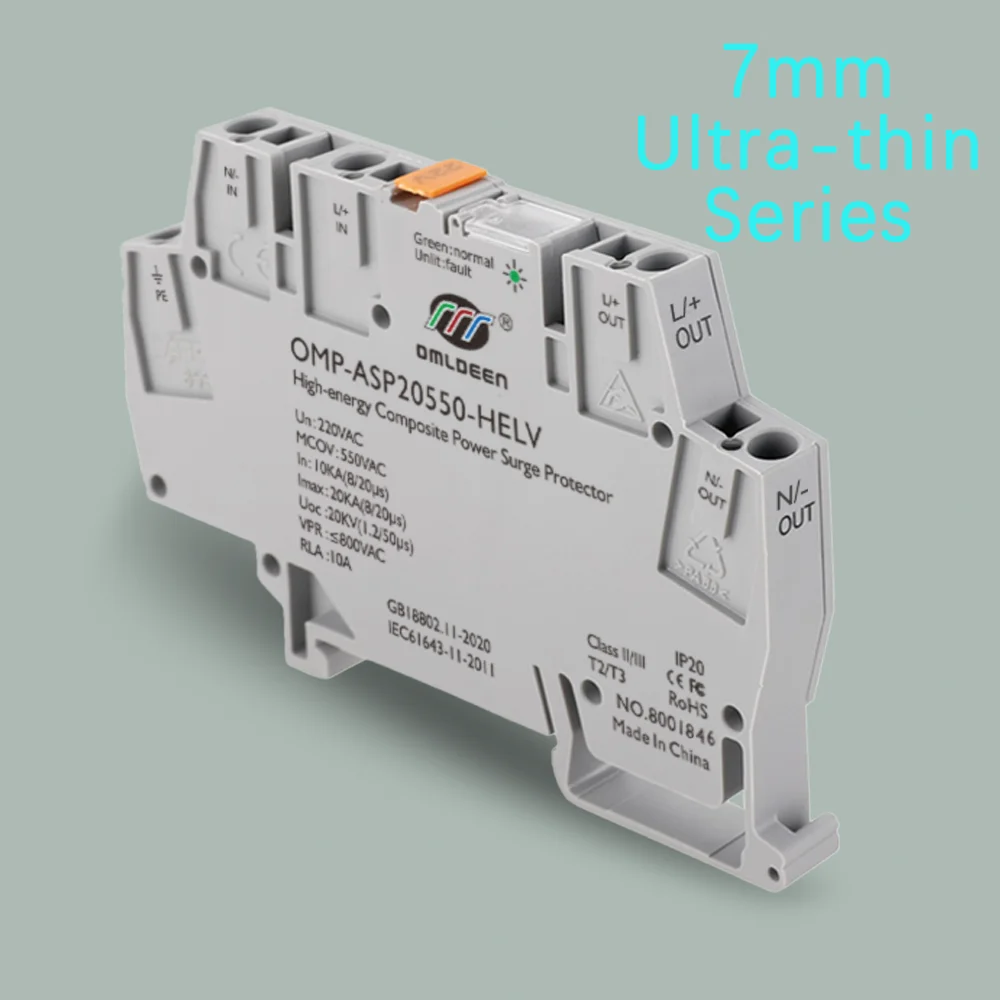

OMP-ASP20550-HELV,超薄外壳7mm,220Vac,Uc550V,20KA,20KV,交流/直流,导轨式高能低残压电源防雷器,接线免拧螺丝
产品简介：
欧姆雷盾(OMRDON) OMP-ASP20550-HELV系列电源电涌保护器(SPD、电涌抑制器、浪涌保护器）设计为7mm超薄外壳，不占用安装空间，采用直接插入式笼式端子，接线非常方便，无需拧螺丝，可利用导轨接地，节省安装时间。
该系列产品主要适用于交流/直流终端设备电源系统，本产品采用专利技术设计，具有高UC及低残压的特点，特别适合安装在电网电压波动大，易遭雷击的现场设备处。
高Uc：意味着保护器可以承受更高的电压波动而不误动作；
低残压：意味着终端设备会承受更低的残压冲击，延长设备使用寿命。
功能特点：
- 高UC及低残压，采用专利技术有效解决电网电压不稳、波动大的使用场景，不但拥有较高的持续工作电压，又具有较低的残压，有效保护现场设备。
- 最大浪涌冲击电流20KA。
- 7mm超薄外壳，不占空间。
- 直接插入笼式端子，无需拧螺丝。
- 可直接利用导轨接地。
- 多种工作电压选择：AC220V、AC110V、DC48V、DC36V、AC/DC24、DC12V。
典型应用
- 通讯基站
- PLC控制系统
- 安防视频监控系统
- 消防火灾报警系统
- 周界报警
- 温湿度采集设备
技术参数：
电气参数
| 型号 | OMP-ASP20550-HELV |
| 测试级别 | T2,T3 |
| 标称工作电压(L-N)（Un） | 220 Vac |
| 最大持续工作电压（UC） | 550 Vac |
| T3冲击耐受电压（Uoc） | 20KV (1.2/50μs) |
| T2标称浪涌冲击电流（In） | 10KA (8/20μs) |
| T2最大浪涌冲击电流（Imax） | 20KA (8/20μs) |
| 电压保护等级（VPR）@20KA (8/20μs) | ≤900 V |
| 电压保护等级（VPR）@10KA (8/20μs) | ≤800 V |
| 电压保护等级（VPR）@3KA (8/20μs) | ≤700 V |
| 响应时间（Ta） | 25ns |
| 负载电流（IL） | 10A |
| 保护模式 | L-N，L-PE，N-PE |
机械参数
| 接线方式 | 直插式笼式端子 |
| 外壳材料 | PA66 UL94-V0 |
| 接地方式 | DIN导轨/端子 |
| 最大接线线径 | 4mm2 /12AWG |
| 尺寸 | 7*64*93mm |
| 重量 | 130g [0.28 Ibs] |
环境规范
| 温度工作范围 | -40 ~ +85℃,Altitude≤4km |
| 环境湿度 | 30%~90% |
| 外壳保护等级（IP） | IP20 |
其他信息
| 合规性认证 | CE、RoHs、ISO9001-2015 |
| 测试标准 | GB/T18802.11 / IEC61643-11 |
| 订货号No. | 8001846 |
系列型号信息

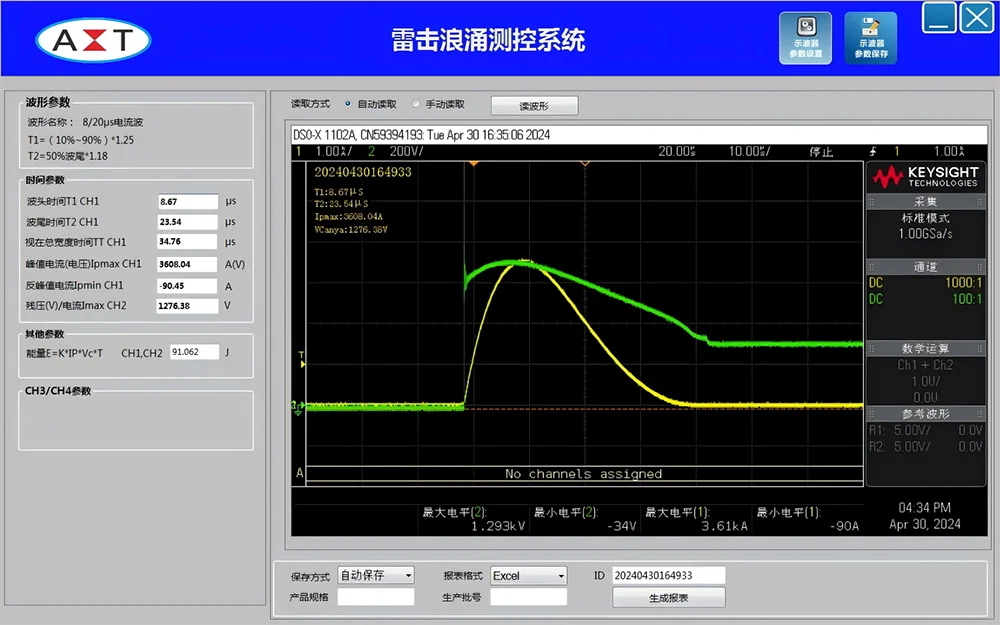

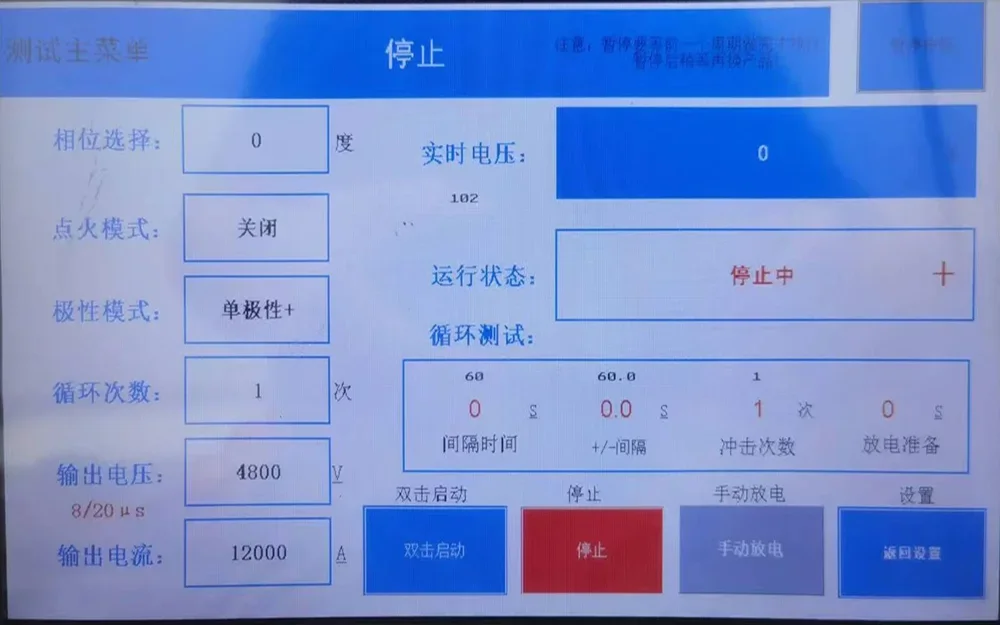

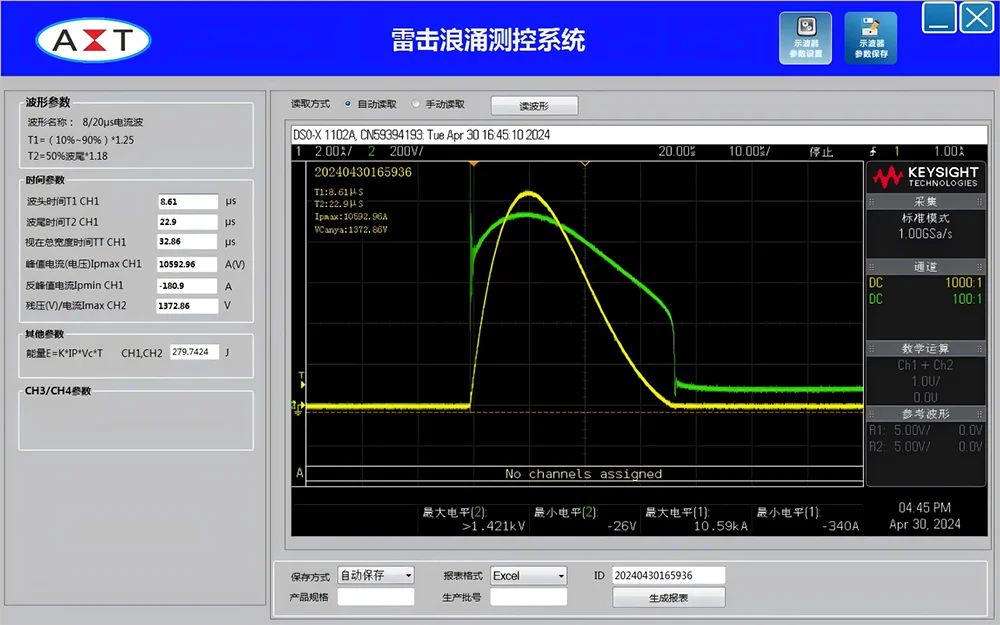

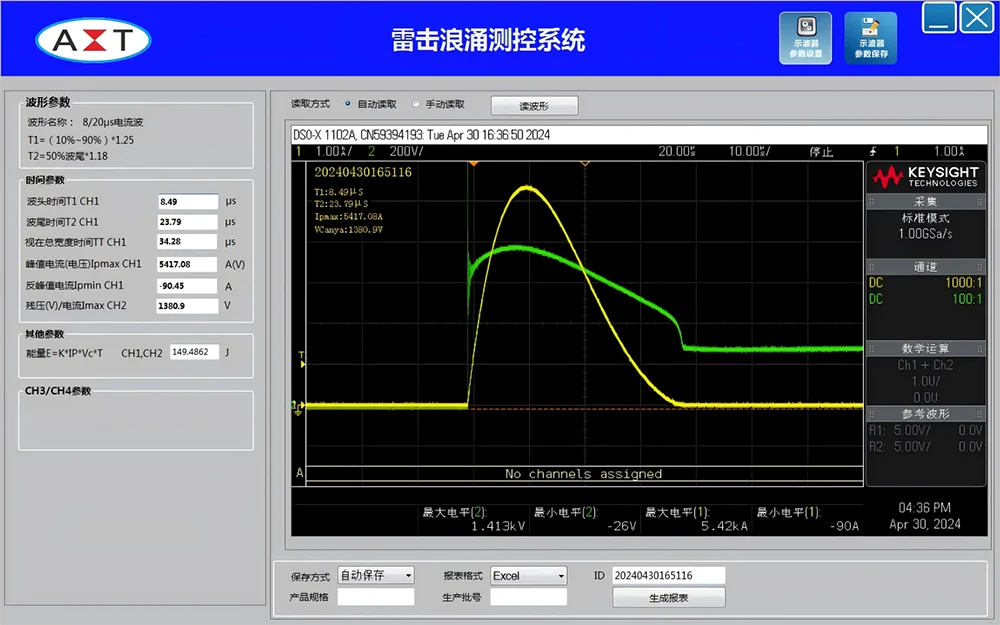

模拟雷电冲击测试
产品尺寸图及安装示意图
