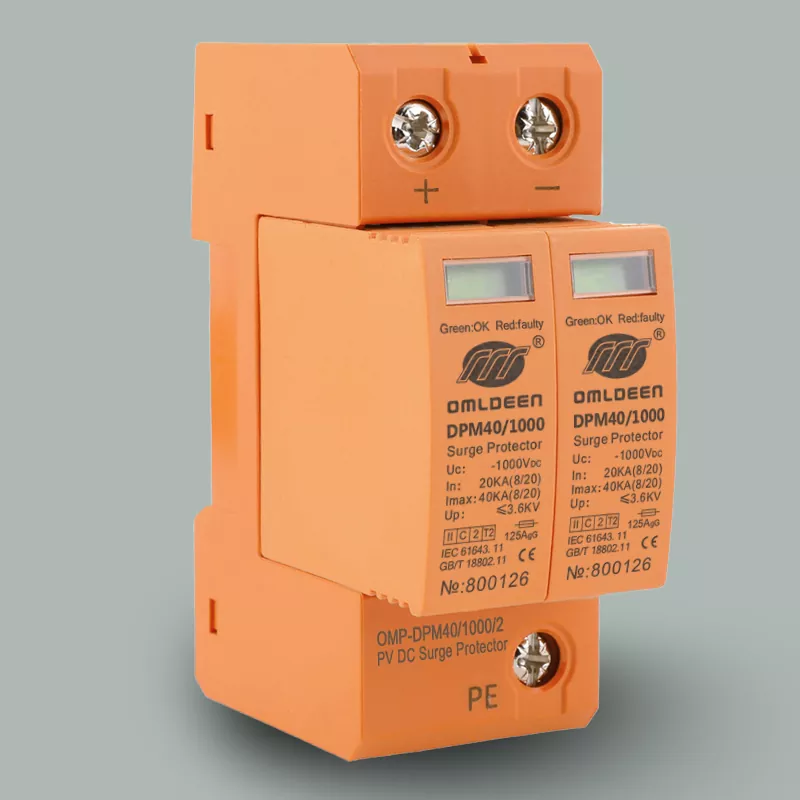

OMP-DPM40/1000，DC600V,DC1000V DC1200V,DC1500V,DC2000V光伏汇流箱防雷器，光伏直流浪涌保护器
产品简介：
欧姆雷盾（OMRDON）光伏直流电涌保护器（Surge Protection Device，简称SPD）（又称浪涌保护器、防雷器、过压保护器、避雷器），是按SPD II级类试验要求专业设计的用于太阳能发电系统的电涌保护器，具有较强的雷电流汇放能力；适用于太阳能发电系统的直流供电线路设备的电涌保护；其设计依据符合GB18802.11，IEC61643-11技术标准。
该产品内置优质高速过压保护器件，对电源线路上感应的雷电高压脉冲具有高效的保护防御功能。
功能特点：
- 可选遥信端子报警功能，便于远程报警监控
- 最高可承受40KA(8/20μs)雷电流冲击。
- 反应速度快，动作响应时间小于25ns。
- 阻燃外壳设计，可方便地安装在35mm电气导轨上。
- 内置热脱扣失效脱离装置，使保护器因过热、击穿失效时能自动断开。
- 可视告警窗口颜色表示保护的工作状态，绿色(正常)、红色(故障)。
典型应用：
- 雷击区域的LPZ1区与LPZ2区交界处
- 太阳能电池电源输出口
- 电源控制器处
- 电源转换器处
技术参数
| 名称 | 光伏直流电涌保护器 |
| SPD类型 | 限压型 |
| 实验级别 | Class II |
| 型号 | OMP-DPM40/1200 | OMP-DPM40/1000 | OMP-DPM40/800 |
| 货号 | 800127 | 800126 | 800125 |
| 电压保护水平Up（8/20μs） | ≤3.8KV | ≤3.6KV | ≤2.5KV |
| 标称放电电流( In)( 8/20μs) | 20KA |
| 最大放电电流(Imax)(8/20μs) | 40KA |
| 响应时间 | 25ns |
| 规格尺寸 | 54*90*66mm（4P），36*90*66mm |
| 后备保护器选型 | D型32A-63A |
| 接入导线截面(L/N) | ≥10mm² |
| 接入接地线截面( PE) | ≥16mm² |
| 工作环境 | -40℃~+85℃ |
| 相对湿度 | ≤95% |
| 安装方式 | 35mm标准电气导轨 |
| 外壳材料 | 增强阻燃PBT |
| 测试依据 | GB/T18802.11、IEC61643-11 |
安装注意事项
1、电涌保护器并联安装于线路当中，且记。
2、线路请勿接反或接错。
3、电涌保护器安装在被保护设备前端越近效果越好。
4、设备需要定期检查，产品劣化后必须立即更换。
5、切记不可带电作业。
产品选型与配置：
Q1：在选型和安装时，“2P”和“3P”的防雷器有什么不同？应该如何选择？
A： 这里的“P”代表“极”（Pole），指的是防雷器内部保护模块的数量和接线方式，其选择完全取决于光伏直流系统的电气架构。
2P防雷器（单极对地保护）：
3P防雷器（双极对地及极间保护）：
如何选择？
对于绝大多数常规光伏电站（组件串联后正负极悬空），使用标准的2P防雷器（即本产品）即可满足“共模”（对地）保护需求。
如果您不确定系统架构，或系统设计方明确要求抑制“差模”（极间）过电压，则应选择3P防雷器。
核心原则：务必参照光伏系统的电气设计图纸，或咨询系统集成商/电气工程师，以确定所需的防雷器保护模式。
安装差异：
Q2：如何为我的光伏电站选择合适的防雷器型号？
A： 核心依据是您系统的最大持续工作电压（Uc）。所选防雷器的Uc值必须高于系统可能出现的最高直流电压（需考虑组件开路电压的温度系数及光伏阵列的最大电压）。例如，系统最高电压约为900V，则应选择Uc≥1000V的型号（如OMP-DPM40/1000）。建议咨询专业电气工程师进行核算。
Q3：不同型号的“电压保护水平（Up）”有何意义？
A： Up值代表防雷器在泄放雷电流时，其两端的残压。该值越低，意味着传输到后端设备（如逆变器）的过电压越低，保护效果越好。在满足Uc要求的前提下，建议选择Up值更低的产品，以提供更精细的保护。
Q4：这款防雷器是否适用于组串式逆变器系统？
A： 完全适用。无论是集中式、组串式还是户用分布式光伏系统，只要系统的直流侧电压在防雷器Uc范围内，即可使用。通常安装在汇流箱输出端或逆变器直流输入端。
安装与接线：
Q5：安装时，对连接导线的规格有什么具体要求？
A： 要求接入导线（L/N）截面为16-25mm²，且必须使用铜芯线。导线应尽可能短而直，以减少引线电感对保护效果的影响。接地线（PE）必须使用≥16mm²的铜芯线。
Q6：安装位置有何建议？能否安装在室外？
A： 建议优先安装在室内或防水配电箱内。虽然产品防护等级为IP20，可防少量尘埃，但不防水。若必须户外安装，必须为其配备防护等级不低于IP54的专用防水箱体。
Q7：防雷器前端必须加装保护装置吗？应如何选型？
A： 强烈建议安装。前端应串联匹配的直流专用熔断器或断路器（后备保护），其额定电流通常建议为100A（具体需根据系统电流确定）。这能防止防雷器因劣化短路而引发持续性故障或火灾，并方便隔离维护。
Q8：如何获取远程报警信号（遥信）？
A： 对于支持遥信功能的型号，其通信端子（通常为一对常开/常闭干接点）可接入您现有的环境监控系统、SCADA系统或智能汇流箱的告警输入端口。当防雷器失效（窗口变红）时，接点状态改变，从而触发远程报警。接线方式请参考具体型号的端子图。
Q9：我可以自行安装吗？
A： 我们不建议非专业人员自行安装。防雷器的正确安装和接地是保障其效能和安全的关键，必须由具备电工资质并了解防雷系统知识的专业人员操作，以确保符合国家相关安全规范。
运行、维护与故障判断：
Q10：除了看窗口颜色，如何判断防雷器是否已失效？
A： 1. 窗口变红是最直观的失效指示。2. 定期巡检时可使用万用表测量其两端在断电状态下的电阻，若显示为接近短路（电阻极低）或开路（电阻无穷大），均可能表示内部元件已损坏。3. 若系统近期遭遇雷击或异常过压后，即使窗口仍为绿色，也建议进行检测。
Q11：防雷器的正常使用寿命是多久？
A： 防雷器没有固定的使用寿命，其寿命取决于遭受过电压的次数和强度。在正常无雷击环境下，其内部元器件会缓慢老化，一般建议使用3-5年后，或累计遭受数次明显雷击后，即使未显示故障，也应考虑进行专业检测或预防性更换。
Q12：防雷器窗口变红后，是否必须立即更换？系统还能继续运行吗？
A： 必须立即更换。窗口变红表示其内部保护模块已损坏，失去了电涌保护功能。此时，虽然电流通路可能仍存在（部分型号），但系统已完全暴露在雷击风险下，严禁继续长期运行，应尽快安排更换。
Q13：如何进行日常维护？
A： 1. 目视检查：每季度或雷雨季节前后，检查告警窗口颜色及外壳有无物理损伤、烧灼痕迹。2. 电气连接检查：每年检查一次接线端子是否松动、有无锈蚀。3. 接地检查：每年测量一次接地电阻，确保≤4Ω。4. 记录：记录每次检查及雷击事件情况。
售后服务与其它：
Q14：产品是否有质量保证？保修期多长？
A： 欧姆雷盾（OMROON）产品提供自出厂之日起三年的免费质量保证。在正常安装、使用条件下，若出现质量或制造工艺问题，我们将提供维修或更换服务。具体条款请参阅随货《产品质量保证书》。
