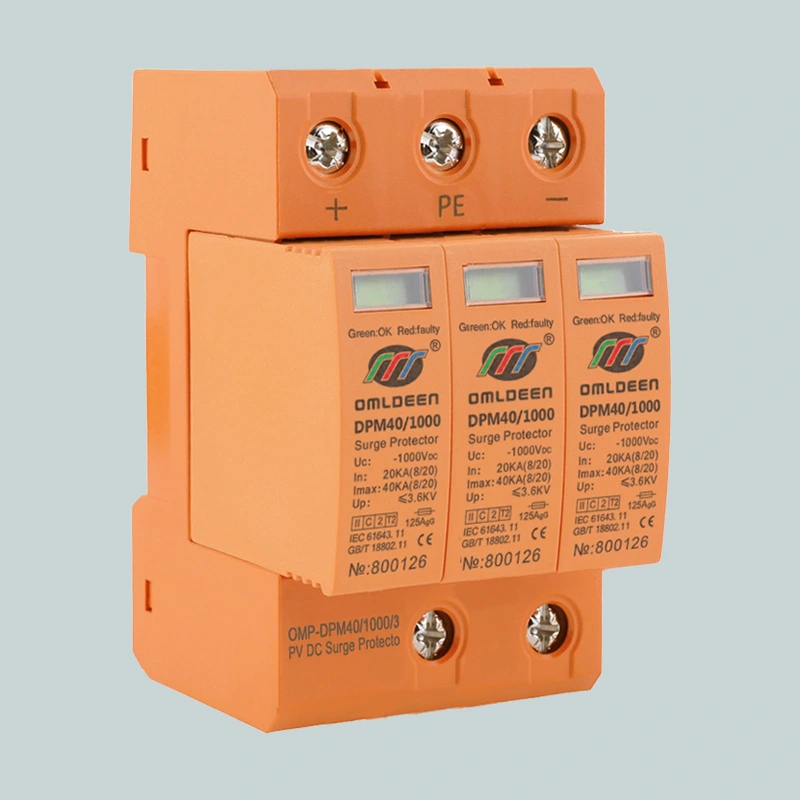

OMP-DPM40/1000/3P,DC1000V 光伏直流浪涌保护器,用于光伏汇流箱、光伏电站、分布式太阳能电站

型号	OMP-DPM40/1000
SPD类型	限压型
实验级别	II/T2
最大持续工作电压(Uc)	DC 1000V
电压保护水平(Up)	≤3.6KV
标称放电电流(In)	20KA (8/20μs)
最大放电电流(Imax)	40KA (8/20μs)
安装方式	35mm电气导轨
模块	2P/3P

发送查询在线咨询

产品详情
常见问题解答 (FAQ)
在线询盘

OMP-DPM40/1000/3，DC600V,DC1000V DC1200V,DC1500V,DC2000V，光伏直流浪涌保护器,用于光伏汇流箱、光伏电站、分布式太阳能电站直流侧

产品简介：

欧姆雷盾（OMROON）光伏直流电涌保护器（Surge Protection Device，简称SPD），也称为浪涌保护器、防雷器或过压保护器，是专为太阳能发电系统设计的专业级防雷设备。本产品依据GB/T18802.11及IEC61643-11标准进行设计与测试，适用于光伏直流侧电路的雷击和电涌防护，具备强大的雷电流泄放能力和可靠的保护性能。

功能特点：

高效防雷保护：最大可承受40KA（8/20μs）雷电流冲击，响应时间＜25ns，迅速切断过电压。
智能状态指示：配备可视告警窗口，绿色代表正常，红色表示故障，便于日常巡检。
安全可靠结构：采用热脱扣与温控断路技术，异常过热时自动断开，防止火灾风险。
强环境适应性：阻燃外壳，支持35mm导轨安装，可在酸、碱、盐雾、潮湿等恶劣环境中稳定工作。
远程监控支持：可选配通信端子，实现远程报警与状态监控。

典型应用：

太阳能电池板直流输出端
光伏逆变器直流输入端
直流汇流箱内
电源控制器或变换设备前级

技术参数

型号	OMP-DPM40/2000	OMP-DPM40/1500	OMP-DPM40/1000	OMP-DPM40/800	OMP-DPM40/600
SPD类型	限压型	限压型	限压型	限压型	限压型
实验级别	II/T2	II/T2	II/T2	II/T2	II/T2
最大持续工作电压(Uc)	DC 2000V	DC 1500V	DC 1000V	DC 800V	DC 600V
电压保护水平(Up)	≤5.5KV	≤4.5KV	≤3.6KV	≤3.0KV	≤2.5KV
标称放电电流(In)	20KA (8/20μs)
最大放电电流(Imax)	40KA (8/20μs)
响应时间	≤25ns
接入导线截面(L/N)	≥10mm²
接入接地线截面( PE)	≥16mm²
安装方式	35mm电气导轨
工作温度	-40℃ ~ +85℃
防护等级	IP20

产品尺寸图

安装注意事项

1、电涌保护器并联安装于线路当中，且记。

2、线路请勿接反或接错。

3、电涌保护器安装在被保护设备前端越近效果越好。

4、设备需要定期检查，产品劣化后必须立即更换。

5、切记不可带电作业。

产品选型与配置：

Q1：在选型和安装时，“2P”和“3P”的防雷器有什么不同？应该如何选择？

A：这里的“P”代表“极”（Pole），指的是防雷器内部保护模块的数量和接线方式，其选择完全取决于光伏直流系统的电气架构。

2P防雷器（单极对地保护）：
- 结构：内部包含两个防雷保护模块，通常用于保护“正极（+）对地（PE）”和“负极（-）对地（PE）”这两个回路。
- 适用系统：这是最常见的光伏系统配置，适用于正极和负极均不直接接地的直流系统（即悬浮系统）。本网站及说明书中所列的所有OMP-DPM40/***/2系列型号，均属于此类2P结构。其接线端子为“+”、“-”和“PE”。
3P防雷器（双极对地及极间保护）：
- 结构：内部包含三个防雷保护模块。除了上述“正对地”和“负对地”的保护外，增加了“正极与负极之间（+/-）”的保护模块。
- 适用系统：主要适用于以下两种特殊场景：
  - 双极光伏系统：系统中性点可能接地，或系统存在较高的正负极之间的电位差风险。
  - 对极间过压有特殊防护要求的系统：当需要防范正负极之间可能出现的异常高压时（如因系统内部故障引起）。
- 接线：通常有“+”、“-”、“PE”三个接线端，内部已集成极间保护。

如何选择？

对于绝大多数常规光伏电站（组件串联后正负极悬空），使用标准的2P防雷器（即本产品）即可满足“共模”（对地）保护需求。
如果您不确定系统架构，或系统设计方明确要求抑制“差模”（极间）过电压，则应选择3P防雷器。
核心原则：务必参照光伏系统的电气设计图纸，或咨询系统集成商/电气工程师，以确定所需的防雷器保护模式。

安装差异：

接线：2P防雷器接“+”、“-”、“PE”三根线；3P防雷器同样接这三根线，但其内部电路已包含极间保护，无需外部额外接线。
选型确认：在订购时，请明确向供应商说明需要“2P”或“3P”结构的产品。本公司可提供不同配置的防雷器解决方案。

Q2：如何为我的光伏电站选择合适的防雷器型号？
A：核心依据是您系统的最大持续工作电压（Uc）。所选防雷器的Uc值必须高于系统可能出现的最高直流电压（需考虑组件开路电压的温度系数及光伏阵列的最大电压）。例如，系统最高电压约为900V，则应选择Uc≥1000V的型号（如OMP-DPM40/1000）。建议咨询专业电气工程师进行核算。

Q3：不同型号的“电压保护水平（Up）”有何意义？
A： Up值代表防雷器在泄放雷电流时，其两端的残压。该值越低，意味着传输到后端设备（如逆变器）的过电压越低，保护效果越好。在满足Uc要求的前提下，建议选择Up值更低的产品，以提供更精细的保护。

Q4：这款防雷器是否适用于组串式逆变器系统？
A：完全适用。无论是集中式、组串式还是户用分布式光伏系统，只要系统的直流侧电压在防雷器Uc范围内，即可使用。通常安装在汇流箱输出端或逆变器直流输入端。

安装与接线：

Q5：安装时，对连接导线的规格有什么具体要求？
A：要求接入导线（L/N）截面为16-25mm²，且必须使用铜芯线。导线应尽可能短而直，以减少引线电感对保护效果的影响。接地线（PE）必须使用≥16mm²的铜芯线。

Q6：安装位置有何建议？能否安装在室外？
A：建议优先安装在室内或防水配电箱内。虽然产品防护等级为IP20，可防少量尘埃，但不防水。若必须户外安装，必须为其配备防护等级不低于IP54的专用防水箱体。

Q7：防雷器前端必须加装保护装置吗？应如何选型？
A： 强烈建议安装。前端应串联匹配的直流专用熔断器或断路器（后备保护），其额定电流通常建议为100A（具体需根据系统电流确定）。这能防止防雷器因劣化短路而引发持续性故障或火灾，并方便隔离维护。

Q8：如何获取远程报警信号（遥信）？
A：对于支持遥信功能的型号，其通信端子（通常为一对常开/常闭干接点）可接入您现有的环境监控系统、SCADA系统或智能汇流箱的告警输入端口。当防雷器失效（窗口变红）时，接点状态改变，从而触发远程报警。接线方式请参考具体型号的端子图。

Q9：我可以自行安装吗？
A：我们不建议非专业人员自行安装。防雷器的正确安装和接地是保障其效能和安全的关键，必须由具备电工资质并了解防雷系统知识的专业人员操作，以确保符合国家相关安全规范。

运行、维护与故障判断：

Q10：除了看窗口颜色，如何判断防雷器是否已失效？
A： 1. 窗口变红是最直观的失效指示。2. 定期巡检时可使用万用表测量其两端在断电状态下的电阻，若显示为接近短路（电阻极低）或开路（电阻无穷大），均可能表示内部元件已损坏。3. 若系统近期遭遇雷击或异常过压后，即使窗口仍为绿色，也建议进行检测。

Q11：防雷器的正常使用寿命是多久？
A：防雷器没有固定的使用寿命，其寿命取决于遭受过电压的次数和强度。在正常无雷击环境下，其内部元器件会缓慢老化，一般建议使用3-5年后，或累计遭受数次明显雷击后，即使未显示故障，也应考虑进行专业检测或预防性更换。

Q12：防雷器窗口变红后，是否必须立即更换？系统还能继续运行吗？
A： 必须立即更换。窗口变红表示其内部保护模块已损坏，失去了电涌保护功能。此时，虽然电流通路可能仍存在（部分型号），但系统已完全暴露在雷击风险下，严禁继续长期运行，应尽快安排更换。

Q13：如何进行日常维护？
A： 1. 目视检查：每季度或雷雨季节前后，检查告警窗口颜色及外壳有无物理损伤、烧灼痕迹。2. 电气连接检查：每年检查一次接线端子是否松动、有无锈蚀。3. 接地检查：每年测量一次接地电阻，确保≤4Ω。4. 记录：记录每次检查及雷击事件情况。

售后服务与其它：

Q14：产品是否有质量保证？保修期多长？
A：欧姆雷盾（OMROON）产品提供自出厂之日起三年的免费质量保证。在正常安装、使用条件下，若出现质量或制造工艺问题，我们将提供维修或更换服务。具体条款请参阅随货《产品质量保证书》。
